Penguatan retak lempeng

Pengantar singkat untuk skema perbaikan dan penguatan struktural

1. Slot lantai diisi dengan resin epoksi yang dimodifikasi untuk penguatan dan kedap air.

2. bagian bawah lempeng diikat dengan 2 lapisan serat diperkuat polimer (FRP) bungkus, dan 1 lapisan epoksi mortir digunakan untuk melindungi, dan ketebalannya 30mm.

3. 1 lapisan bungkus FRP berbentuk U dipasang pada balok untuk penguatan geser. Lingkaran berbentuk U menegak tegak pada sumbu balok dan ditempelkan di sisi balok. Seluruh balok ditempelkan panjang, lebar balok adalah 200mm, dan jaraknya adalah 200mm. 2 lapisan lembaran CFRP diikat di bagian bawah balok untuk penguatan lenturan, lebar 300mm, paralel dengan pasta aksial balok. 1 lapisan kain serat karbon (ke atas) dipasang pada tengah kolom untuk penguatan seismik, dan arah pasta menegak tegak pada arah sumbu kolom, sehingga kapasitas bantalan dan kapasitas seismik struktur ditingkatkan.

4. Setelah penguatan serat karbon selesai, perlindungan permukaan dilakukan. Mortar resin epoksi digunakan untuk melindungi kain serat karbon dan ketebalan lapisan pelindung adalah 20mm.

Rencana konstruksi

1, perbaikan retak dan perawatan tahan air dari lempeng lantai

Beton retakan adalah penyakit rekayasa yang paling umum, tetapi sebagian besar retakan dapat diperbaiki untuk memulihkan fungsi asli struktur beton. Biasanya, metode penyegelan tekanan, slotting dan lapisan biasanya digunakan. Tidak banyak kerusakan dalam proyek ini. Lebar retakan 0,5 ~ 3mm dapat diperbaiki dengan slotting untuk mengisi resin injeksi retakan epoksi yang dimodifikasi (termasuk primer dan perekat perbaikan yang cocok). Perbaikan tahan air dan struktural selesai sekali.

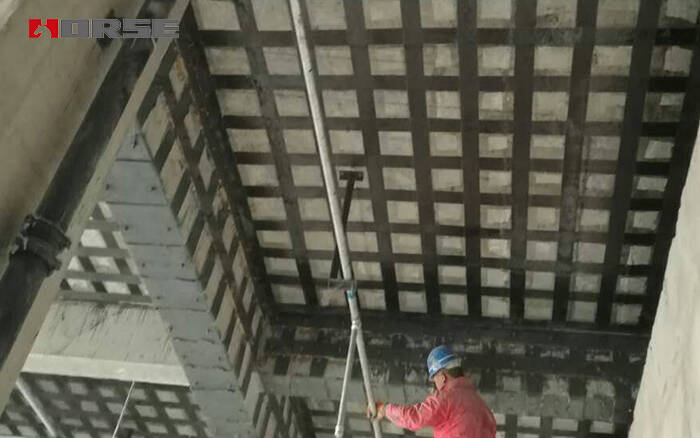

2, Penguatan kain serat karbon di bagian bawah lempeng

Setelah retakan lantai diobati, 2 lapisan kain serat karbon dan 2 lapisan penguatan serat karbon diterapkan di bagian bawah lantai.

Arah serat kain serat karbon sama dengan arah gaya pelat. Kain serat karbon meluas ke sisi balok dan menggunakan skema multi strip. Lebar adalah 200mm, jarak adalah 200mm, dan massa unit adalah 300g / m2.

Lapisan serat karbon, yang menegak tegak pada arah kain serat karbon, diregangkan dalam kisaran kain serat karbon. Lebar adalah 200mm, jarak adalah 200mm, dan massa unit adalah 300g / m2.

3, penguatan lapisan epoksi mortir dengan kawat baja pada bagian bawah lempeng

Menempatkan jaring kawat baja di bagian bawah papan, memperkuat epoksi mortir, dan ketebalan lapisan epoksi mortir 30mm.

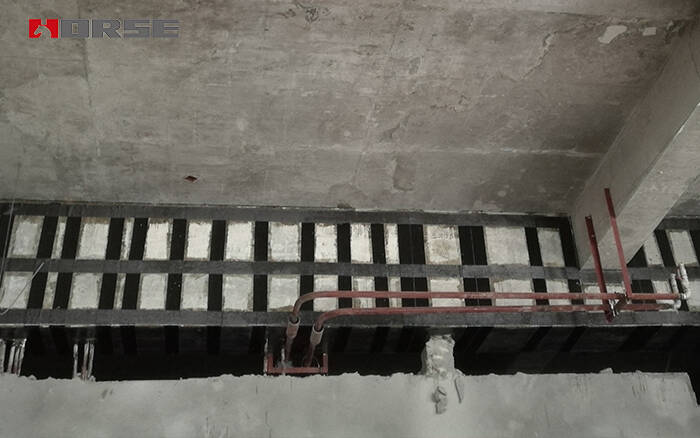

4, Sisi balok terikat dengan 1 lapisan lembaran CFRP tipe U, dan bagian bawah balok terikat dengan 2 lapisan lembaran CFRP.

Balok diperkuat dengan serat karbon, dan 1 lapisan lingkaran serat karbon berbentuk U diikat di sisi balok untuk memperkuat balok. 2 lapisan lembaran CFRP diikat ke bagian bawah balok untuk penguatan fleksional. Kain serat karbon terbuat dari sutra Dongli Jepang yang diimpor, yang terbuat dari kain kelas pertama, dengan massa satuan 300g / m2 dan kekuatan tarik 3400Mpa.
