Penguatan seismik bangunan yang ada

Gambaran keseluruhan proyek

Bangunan yang ada dibangun pada tahun 2006, tubuh utama dibagi menjadi dua bagian, bagian selatan berada di tanah, pemodelan archaize, ketinggian punggung 5,6m, struktur bingkai cast-in-place, struktur atap atap untuk mencapai pemodelan archaize, dan bagian ini dipertimbangkan dalam bangunan sementara dalam garis merah perencanaan.

Bagian utara adalah satu setengah lantai bawah tanah, dengan bangunan dua lantai di tanah. Tinggi atap adalah 4,6m dan ketinggian puncak adalah 8,3m. Struktur dinding geser cast-in-place diadopsi, dan kelas seismik adalah dua. Atap mengadopsi purlin gunung keras, dan atap miring adalah lempeng beton bertebal 120.

Karena transfer hak properti dan perubahan fungsi penggunaan, pemilik bermaksud melakukan renovasi besar seluruh struktur bangunan dan mengadopsi skema dekorasi rumah baru. Dalam penguatan ini, bangunan diubah dari ruang kantor menjadi klub kelas atas. Penggunaan bangunan berubah, tata letak struktur dan beban sangat berubah, dan

penguatan umum diperkuat. Dibandingkan dengan desain retrofit, proyek transformasi memiliki karakteristik berikut:

kinerja seismik struktur asli adalah "kekurangan secara tidak genital": kinerja seismik struktur asli belum dapat memenuhi persyaratan spesifikasi, dan seluruh penguatan seismik diperlukan.

Skema dekorasi baru tidak konsisten dengan struktur asli, sehingga jumlah dinding geser yang dihapus besar, yang mengakibatkan sejumlah besar komponen beban vertikal asli hilang.

Ketika dinding geser dibongkar, rentang balok yang digunakan untuk mendukung lebih besar, rentang maksimum adalah 10m, dan pemilik memiliki persyaratan ketat pada kebersihan ruangan. Balok pendukung umum tidak dapat memenuhi persyaratan. Oleh karena itu, teknologi penguatan prategangan eksternal digunakan untuk mengurangi ketinggian balok.

Fitur utama proyek ini adalah penghancuran dinding beton bertenaga, balok beton baru, kolom, dinding geser, penguatan balok bingkai asli, dan penguatan struktur asli. Hubungan antara balok mendasari yang ditekan sebelumnya dan ujung balok mendasari dan struktur asli adalah isi kunci desain penguatan.

Ide penguatan seismik

Penguatan keseluruhan: karena ruang lingkup luas transformasi proyek, perlu untuk meningkatkan kinerja seismik keseluruhan struktur, mengambil langkah-langkah efektif untuk memperkuat struktur, mengoptimalkan transmisi gaya, memenuhi persyaratan aturan struktural dan memenuhi persyaratan kaku dan duktilitas.

Penguatan simpul penting: penguatan simpul sangat penting dalam penguatan seismik secara keseluruhan. Ini adalah koneksi penting antara komponen dan komponen, dan harus memberi perhatian khusus pada efek penguatan sendi.

Metode penguatan seismik

struktur dinding geser asli telah dihancurkan dalam berbagai macam karena skema dekorasi baru yang digunakan oleh pemilik, dan struktur asli diganti oleh balok bagian penguatan pra-tekanan eksternal. Kekuatan vertikal dan prinsip kekuatan struktur yang diperkuat pada dasarnya sama dengan struktur asli.

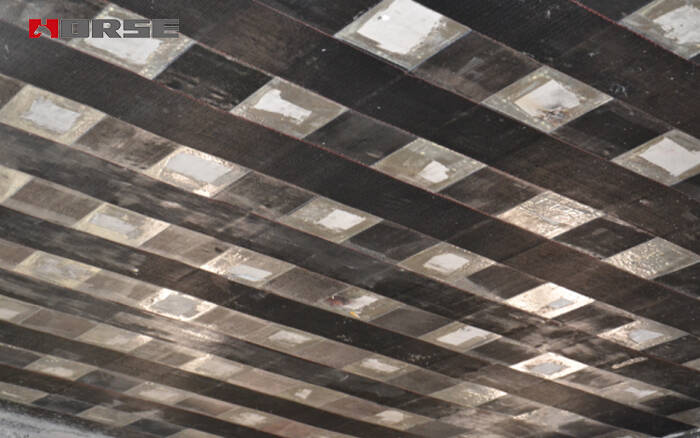

menurut kesimpulan identifikasi, ketebalan lempeng lantai kecil dan masalah karbonisasi beton ada. Disarankan bahwa pelat lantai diikat dengan kain serat karbon di bagian bawah lempeng dan permukaan lempeng diperkuat dengan lapisan tertingkat untuk meningkatkan daya tahan dan kapasitas bantalan lantai.

• of the floor.




• Karena pembongkaran dinding geser, kapasitas bantalan seismik beberapa balok bingkai tidak puas dengan persyaratan norma saat ini. Disarankan bahwa metode penguatan pelat baja diadopsi untuk memperkuat balok bingkai.

• Struktur dinding geser asli telah dihancurkan dalam ruang lingkup yang besar. Untuk meningkatkan kaku dan kapasitas bantalan struktur, metode menambahkan dinding geser secara lokal diadopsi. Untuk dinding geser baru dan balok bingkai dan kolom, penanaman rebar dan langkah-langkah lainnya dapat dihubungkan secara andal dengan struktur asli untuk meningkatkan kapasitas seismik keseluruhan.
