Penguatan kolom dan balok

Gambaran keseluruhan proyek

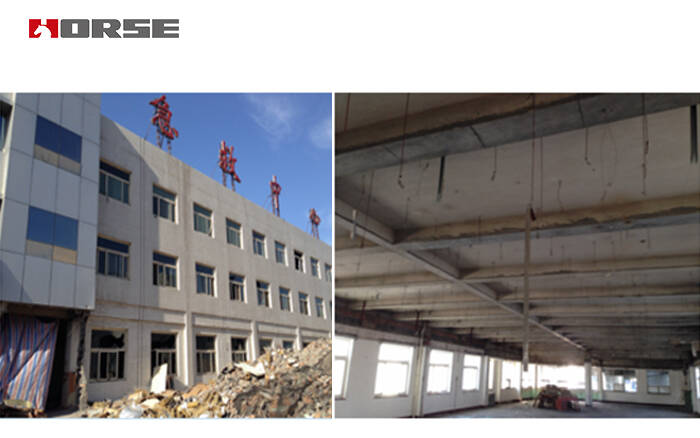

Memperkuat dan mereformasi bangunan rumah sakit. Struktur asli bangunan adalah struktur bingkai tiga lantai, bentuk yayasan adalah yayasan strip kolom. Bangunan ini panjang sekitar 62m, lebar sekitar 15m, dengan luas sekitar 4160m2 dan ketinggian atap 11.700m. Menurut kebutuhan unit konstruksi untuk menambahkan penguatan lantai dan rekonstruksi, seluruh struktur meningkat satu lapisan dari tiga lantai asli menjadi empat lantai. Pada saat yang sama, untuk memenuhi kebutuhan fungsional, sebagian dari ekspansi dilakukan. Tingkatkan ruang tangga dan lift. Ekstensi adalah lima lantai. Bentuk struktur adalah dinding geser bingkai.

Karena bangunan tidak memenuhi persyaratan penggunaan yang ada dan alasan lainnya, unit konstruksi bermaksud melakukan peningkatan lantai. Oleh karena itu, dalam penguatan ini, bangunan diubah dari struktur bingkai tiga lantai ke struktur dinding geser bingkai empat lantai, dan tata letak struktur dan beban memiliki perubahan besar. Dibandingkan dengan desain penguatan umum, proyek rekonstruksi memiliki karakteristik berikut:

Kinerja aseismik dari struktur asli telah tidak dapat memenuhi persyaratan kode yang ada, dan seluruh penguatan seismik diperlukan.

Proyek rekonstruksi perlu menambahkan lapisan struktur, sehingga berat struktur meningkat lebih banyak dan kekuatan gempa bumi akan meningkat sesuai. Penguatan kain karbon terikat dan penguatan pelat baja akan membatasi kapasitas bantalan seismik struktur. Oleh karena itu, perlu menggunakan penguatan pembesaran bagian untuk memperkuat yayasan struktural dan kolom bingkai dan balok dan anggota penting lainnya untuk memenuhi persyaratan desain.

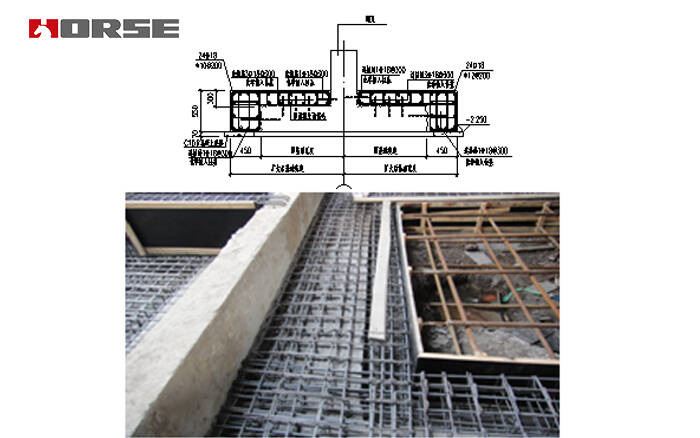

Penguatan yayasan dengan memperbesar bagian silang

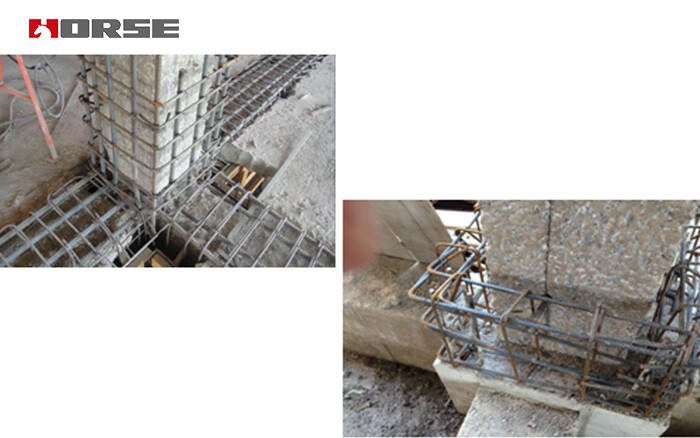

Penguatan kolom bingkai dengan bagian yang diperbesar

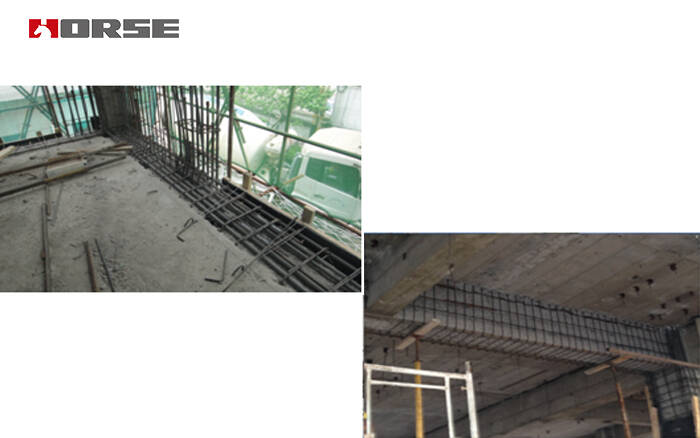

Penguatan beam bingkai

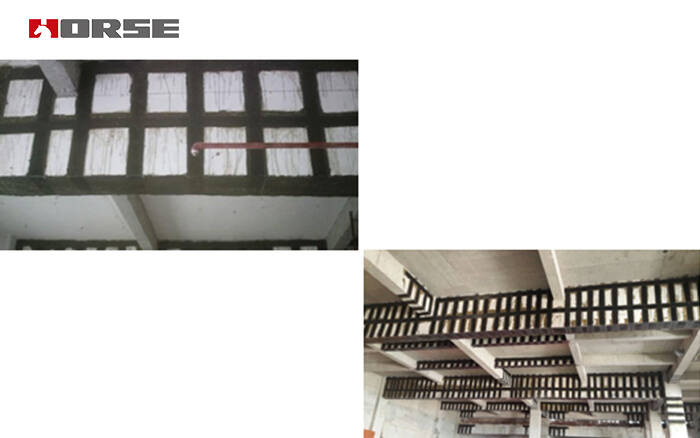

Penguatan balok bingkai dengan kain serat karbon

Setelah menambahkan penyesuaian lantai dan gempa bumi, kapasitas bantalan anggota penting seperti balok bingkai, kolom bingkai dan yayasan memenuhi persyaratan. Selain itu, kinerja keselamatan aseismik struktur juga ditingkatkan, terutama dalam proyek ini, yang digunakan dalam konstruksi konstruksi beton bagian kolom bingkai, yang telah berhasil memecahkan masalah balok dan kolom.
