Penguatan lempeng

Menurut persyaratan desain, di atap bawah tanah tiga lantai garasi 4 #, sumbu 4-17 / sumbu 4-G di selatan sumbu 4-H pasca-menuangkan sabuk, batang baja penutup tambahan awalnya dirancang sebagai HRB400 25@200 dan konstruksi situs adalah HRB400 14@200. Oleh karena itu, perlu untuk mengadopsi langkah-langkah penguatan tertentu untuk memperkuat struktur lantai. Pertimbangkan menempelkan serat karbon diperkuat polimer (CFRP) lembaran untuk memperkuat.

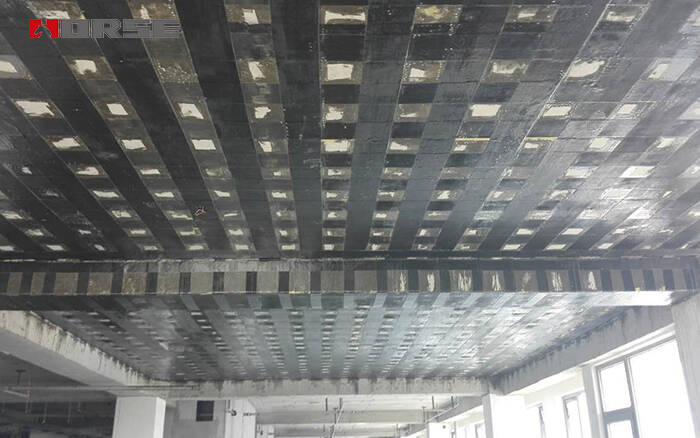

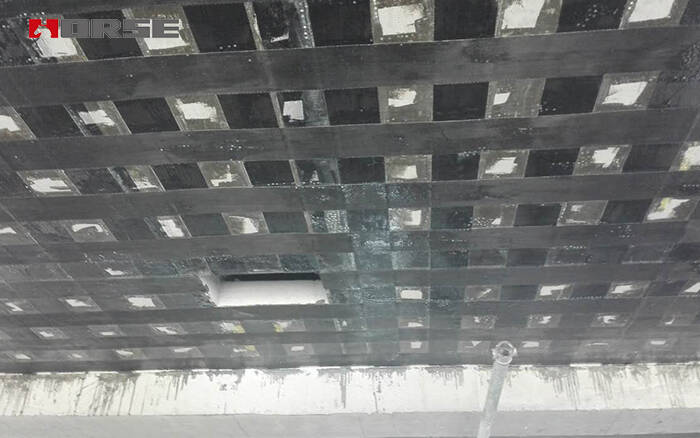

Serat karbon diperkuat polimer (CFRP) lembaran penguatan untuk lempeng lantai

Menurut area penguatan transversal maksimum

sebagai = 25@200-14 @200

=490.9－153.9

 = 337mm2

Menurut bar baja dan indeks teknis serat karbon, kekuatan desain penguatan adalah: fy = 360N / mm2

Kekuatan desain serat karbon: Ff = 3400N / mm2

Af × Ff = Asfy

Af = fy × As / Ff

= 360×337/3400

 = 35.69mm2

B = 35,69 / 0,167 = 213,72mm2 <300mm2

Setelah geser lipat 15%, area cross-sectional serat karbon adalah:

150 × 2 × 0,85 = 255mm2 > 213,72mm2

Oleh karena itu, di sisi selatan strip pasca-cast lantai, lapisan lapisan ganda 150 mm dengan jarak lebar 200 mm panjang serat karbon diperkuat polimer (CFRP) dilekat untuk memenuhi persyaratan penguatan.
