Penguatan beam

Survei rekayasa

Kantin sekolah menengah Beijing Yanqing No. 1 terdiri dari satu paragraf dan dua bagian. Sebuah struktur beton bata dua lantai dibangun oleh Komite Konstruksi Kabupaten Yanqing pada tahun 1998, dan yang kedua adalah struktur bingkai beton dibangun pada tahun 2005. Pada tahun 2008, Beijing Zhufu Construction Affairs Co., Ltd. melakukan penilaian seismik kantin, menentukan bahwa proyek tidak memenuhi persyaratan ketahanan gempa bumi, mengemukakan rencana penguatan untuk kantin. Satu bagian dari struktur beton bata, ruang operasi kantin utara bagian dari penguatan pelat dinding, penguatan balok menggunakan pelat baja terikat, penguatan kolom menggunakan bagian silang yang diperbesar, umur layanan desain penguatan 40 tahun. Struktur bingkai dua lantai, kolom diperkuat oleh baja terbungkus luar, balok diperkuat oleh pelat baja terikat, dan umur desain adalah 50 tahun. Setelah ruang konstruksi tidak cukup, tidak dapat dibangun, alih-alih penguatan kain FRP, penguatan seismik kantin dan konstruksi transformasi adalah untuk menggunakan sekolah selama liburan musim panas, pada 30 Juni 2010, 1 September 2010, kantin seperti yang dijadwalkan untuk siswa memasak, 15 September 2010, semuanya selesai.

Rentang penguatan

Luas konstruksi proyek ini adalah 3117,85 meter persegi, di mana penguatan pelat dinding adalah 560 meter persegi, penguatan bagian yang diperbesar adalah 63 meter persegi, penguatan baja terikat balok adalah 890 meter persegi, penguatan kain FRP adalah 260 meter persegi, penguatan baja luar adalah 410 meter persegi.

Prinsip penguatan pelat baja terikat

Penguatan baja terikat adalah menggunakan pelat baja perekat struktural untuk memperkuat atau meningkatkan kekuatan struktur beton dan meningkatkan keamanan struktur. Pelat baja dan komponen stres beton bekerja sama, sehingga baja asli, kekuatan sangat meningkat, terutama daya tahan dan ketahanan kelelahan. Misalnya, jika lubang dibuat di dinding, dinding samping lubang dapat ditempel dengan baja untuk memainkan peran kolom tersembunyi, dan permukaan struktur horizontal balok-lempeng dapat ditempel dengan baja untuk meningkatkan efek trabekula.

Metode ini memiliki sedikit pengaruh pada produksi dan kehidupan, dan tidak memiliki pengaruh signifikan pada penampilan struktur asli dan clearance asli. Ketika struktur bagian jarak lentur negatif dari sendi bingkai sulit ditangani, metode penyesuaian lokal sering digunakan untuk menempelkan bagian bawah balok terlebih dahulu. Cocok untuk memperkuat anggota lenturan atau ketegangan di bawah beban statis dan dalam lingkungan layanan dengan suhu tidak melebihi 5-60 derajat C, kelembaban relatif tidak melebihi 70% dan tidak ada korosi kimia. Jika tidak, langkah-langkah perlindungan yang efektif harus diambil.

Jenis dan metode melekat pelat baja

Penguatan balok

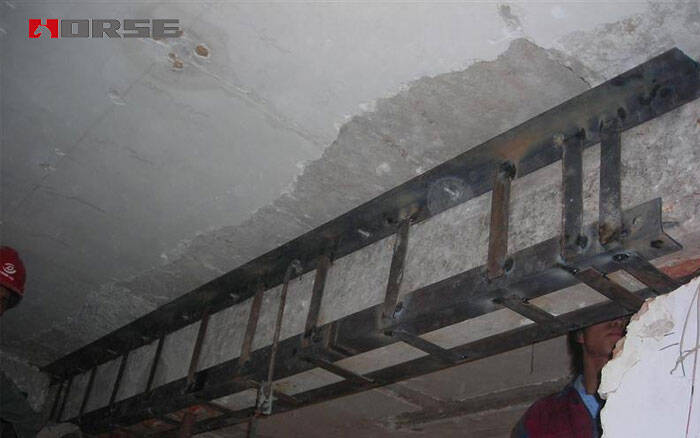

Satu bagian adalah struktur beton bata, dan balok utama dan balok samping diperkuat oleh empat sisi. Artinya, lingkaran berbentuk U balok ditempelkan ke lantai di bagian bawah balok dan kemudian ditempelkan ke balok setelah lem struktural selesai dengan kuat, dan kemudian ditempelkan ke bagian atas balok (< lebar balok), dan dijangkur dengan baut ekspansi, semua baut ekspansi adalah distribusi berbentuk plum.

Penguatan balok

Dalam struktur beton, balok diperkuat oleh lingkaran berbentuk U dan dijangkur oleh baut ekspansi. Semua baut ekspansi berbentuk plum.

Penguatan balok pada sendi deformasi

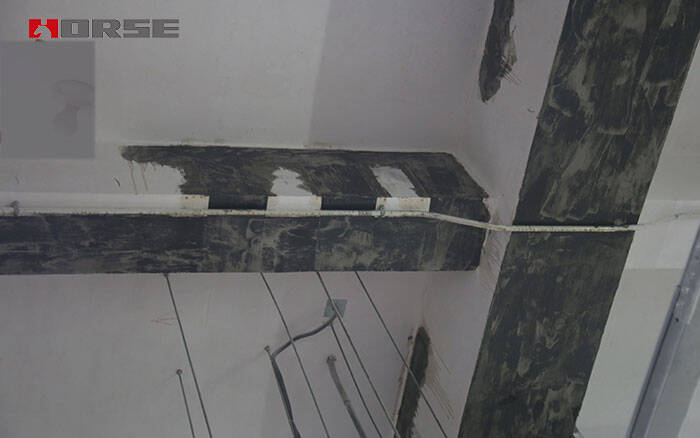

Bagian balok sumbu 1-12 di sendi deformasi awalnya dirancang untuk diperkuat dengan stirrup berbentuk U. Karena jarak antara sendi deformasi hanya 15 cm, ruang konstruksi tidak cukup dan baut jangkar tidak dapat dibangun. Setelah modifikasi desain, U hoop dari sendi deformasi diperkuat dengan kain FRP.
