Penguatan Kolom

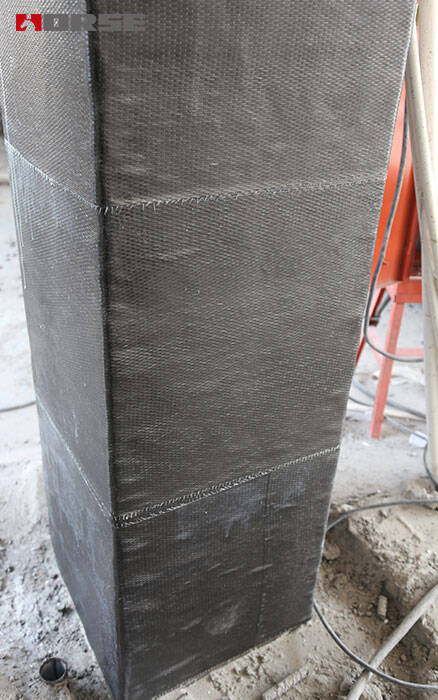

Bungkus kolom dengan kain serat karbon satu arah

Cocok untuk penguatan kolom beton yang perlu meningkatkan kapasitas geser dan duktilitas anggota secara keseluruhan.

1.   Permukaan luar bagian silang komponen

2. Serat karbon diperkuat polimer (CFRP) kain

Persyaratan desain dan konstruksi penguatan kolom dengan kain serat karbon

A. Untuk anggota struktural beton bertenaga, kelas kekuatan beton yang diukur in situ tidak boleh lebih rendah dari C15, dan kekuatan ikatan tarik permukaan beton tidak boleh lebih rendah dari 1,5 MPa.

B. Bahan komposit polimer diperkuat serat karbon (CFRP) yang ditempelkan pada permukaan anggota beton tidak boleh langsung terkena sinar matahari atau media berbahaya, dan permukaan mereka harus dilindungi.

Analisis rinci penguatan kolom dengan kain serat karbon

A. Jumlah lapisan kain serat dengan pengendalian lingkar tidak boleh kurang dari 2 lapisan untuk bagian melingkar, tetapi tidak kurang dari 3 lapisan untuk kolom bagian persegi dan persegi panjang.

B. Lebar tumpang tindih antara lapisan atas dan bawah sabuk lingkar seharusnya tidak kurang dari 50 mm, panjang perpanjangan titik pemotongan lingkar kain serat seharusnya tidak kurang dari 200 mm, dan posisi tumpang tindih strip seharusnya saling berantakan.

C. Kualitas ikatan antara kain serat dan beton dapat diperiksa dengan mengetuk ringan dengan palu atau menekan permukaan kain serat karbon dengan tangan. Total area obligasi efektif seharusnya tidak kurang dari 95%.

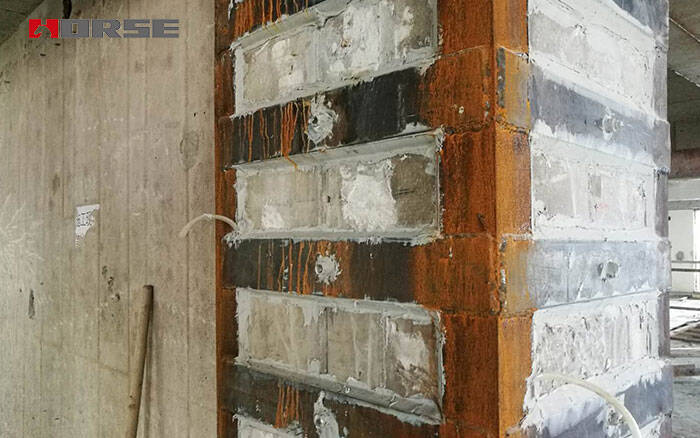

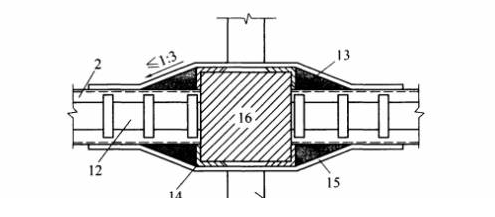

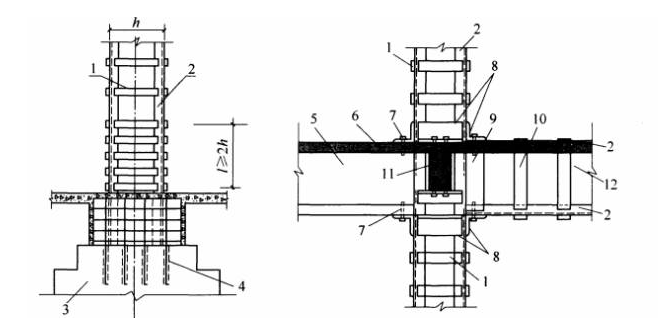

Jaket baja dari kolom

Metode penguatan jaket baja lebih baik untuk masalah penguatan longitudinal yang tidak cukup dari kolom beton, yang dapat dibagi menjadi dua bentuk: penguatan pelat baja terikat eksternal dan penguatan baja bagian tertutup yang tidak terikat sesuai dengan hubungannya dengan struktur asli; kedua metode dapat sangat meningkatkan kapasitas bantalan dan ketahanan seismik dari kolom beton bertenaga.

Persyaratan desain dan konstruksi penguatan kolom dengan jaket baja

A dan baja sudut penguatan tidak boleh kurang dari L75 * 5.

B. Ketika kolom asli yang diperkuat rusak serius dan tidak cocok untuk bantalan lebih lanjut, efek kolom dapat diabaikan, dan semua beban ditanggung oleh bingkai baja.

C. Kedua ujung baja sudut yang dibungkus harus terhubung dan dijangkur dengan aman. Ujung bawah baja sudut harus dijangkur pada yayasan. Ujung tengah harus melewati lantai setiap lantai dan ujung atas harus meluas ke bagian bawah lantai atas atau atap lantai yang diperkuat.

D. Ketika kolom diperkuat oleh baja bagian yang dibungkus luar, tepi dan sudut bagian silang anggota asli harus dibungkus menjadi sudut bulat dengan radius r lebih besar dari atau sama dengan 7 mm. Injeksi baja terikat eksternal harus dilakukan setelah pengelasan bingkai baja.

Analisis rinci penguatan kolom dengan jaket baja

A. Untuk penguatan kolom bawah, ujung baja sudut penguatan harus dijangkar ke bagian atas yayasan struktur asli. Untuk baja sudut penguatan tertanam di tanah yayasan, kandang beton harus dituangkan untuk mencegah karat.

B. Ketika kolom beton bertugas diperkuat dengan profil baja, permukaan baja yang diprofil harus dilindungi oleh mortir semen kekuatan tinggi tebal 25 mm atau bahan anti-korosi dan tahan api lainnya.

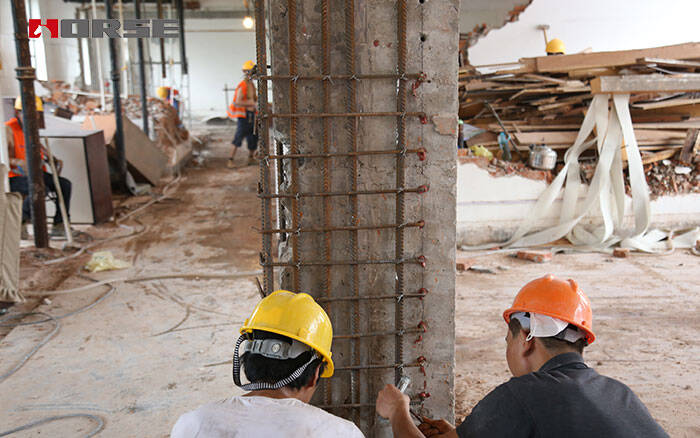

Metode penguatan pembesaran bagian untuk penguatan kolom

Metode memperbesar penguatan bagian memiliki efek yang baik pada masalah "rasio kompresi aksial" atau "penguatan" melebihi batas. Ini adalah metode memperbesar area bagian struktur beton atau struktur untuk meningkatkan kapasitas bantalan dan memenuhi penggunaan normal. Hal ini dapat banyak digunakan untuk memperkuat balok, lempeng, kolom dan komponen lain dari struktur beton dan struktur umum. Keuntungan adalah bahwa kekakuan, kapasitas bantalan dan kapasitas deformasi komponen dapat ditingkatkan pada saat yang sama, dan keandalan koneksi juga dapat diperkuat. Kerugiannya adalah pekerjaan basah berat, periode pemeliharaan yang panjang, menempati lebih banyak ruang bangunan dan sebagainya.

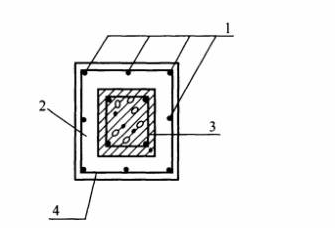

1. Bar diperkuat longitudinal baru

2. Bagian baru

3. Bagian dari kolom asli

4. Stirrups baru

Persyaratan desain dan konstruksi metode penguatan pembesaran bagian untuk penguatan kolom

A, kelas kekuatan beton komponen seharusnya tidak lebih rendah dari C13.

B. Persyaratan ketebalan kolom beton baru: ketika menggunakan beton cor-in-situ, beton mandiri atau bahan grouting, orang seharusnya tidak kurang dari 60 mm; saat shotcreting, seharusnya tidak kurang dari 50 mm.

C. Permukaan beton anggota asli harus diobati ketika metode penguatan dengan bagian yang diperbesar diadopsi, dan dokumen desain harus menyatakan persyaratan untuk metode perawatan dan kualitas bagian. Secara umum, selain permukaan beton harus disapu, tetapi juga harus diambil untuk menyikat perekat antarmuka struktur, menanam pin geser atau menambahkan kunci geser dan langkah-langkah lainnya.

Diameter batang yang diperkuat dari D dan kolom seharusnya tidak kurang dari 14 mm, diameter stirrup yang dijangkur seharusnya tidak kurang dari 8 mm, diameter stirrup berbentuk U seharusnya sama dengan diameter stirrup asli, dan diameter stirrup yang didistribusikan seharusnya tidak kurang dari 6 mm.

Detail analysis of section-enlarging reinforcing method for column strengthening

Analisis rinci metode penguatan pembesaran bagian untuk penguatan kolom

A. Saat memperkuat kolom beton dengan bagian silang yang diperbesar secara integral di empat sisi, perlu memastikan bahwa stirrup cincin baru ditutup selain batang dasi yang ditanamkan.

B. Stirups baru dapat dilas ke stirrups asli untuk membentuk loop tertutup ketika kolom beton bertenaga diperkuat dengan memperbesar bagian di satu sisi, dua sisi atau tiga sisi.
