Penguatan balok rangka pada lantai satu

Survei teknik

Nama Proyek: Proyek Dongyi Baru

Lokasi Proyek: Kabupaten Nanjiang, Bazhong, Sichuan

Isi Teknis: Perbaikan Retak Balok dan Balok Beton Bertulang FRP

Alasan

Akibat perubahan fungsi bangunan, beberapa retakan kecil muncul setelah beban balok bertambah. Untuk memastikan daya dukung keseluruhan struktur, perlu dilakukan perkuatan struktur balok dengan polimer yang diperkuat serat (FRP).

Teknologi perbaikan retakan dan ikatan polimer yang diperkuat serat karbon (CFRP)

Perbaikan beton

1. Perawatan dasar (pembersihan retakan): Pengamplasan balok dengan gerinda sudut dan mortar, menggunakan sikat kawat baja, akan meningkatkan permukaan retakan. Jika terdapat debu pada retakan, gunakan blower bertekanan tinggi untuk meniup debu retakan. Bersihkan debu di sepanjang retakan pada kedua sisi beton dengan kain.

   Nosel grouting: Nosel grouting direkatkan pada retakan dengan sealant. Nosel grouting dasar harus sejajar dengan retakan, dan dudukan bawah harus direkatkan dengan kuat tanpa kebocoran lem. Jarak antar dasar sekitar 20 mm - 30 mm, sesuai dengan lebar retakan.

   Retakan tertutup: Tutup retakan dengan plastik, kecuali mulut grouting, selebar 20 mm - 30 mm.

   Pengeluaran: Isi injeksi retakan ke dalam dispenser lem dan kencangkan aplikator lem hingga ke dasar.

   Pengisian lem: Kendurkan dispenser lem, pastikan kondisi injeksi. Jika lem kurang, tambahkan injeksi.

   Penyelesaian injeksi: Setelah laju injeksi dikurangi dan tidak ada lagi lem yang ditambahkan, pengisi lem dapat dilepas dan disumbat dengan dasar bubur sumbat.

   Setelah lem tuang mengeras, lepaskan alas dan sumbat, lalu bersihkan permukaannya.

   Setelah permukaan dibersihkan, balok dipoles dan prosedur pengerjaan selanjutnya dilakukan.

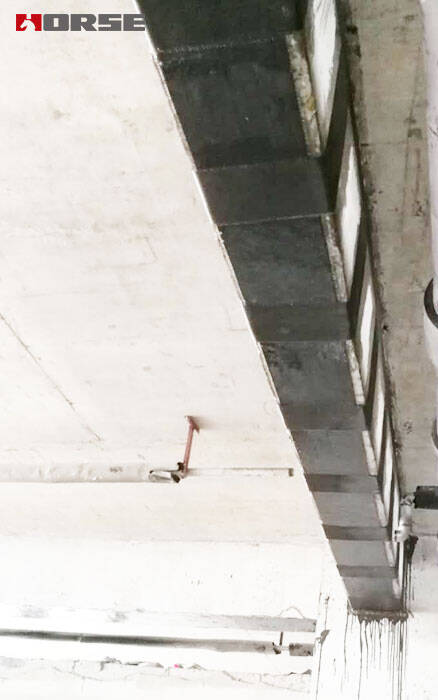

Penguatan serat karbon lengket (FRP)

(1) Membersihkan permukaan balok beton

Kerusakan beton seperti spalling, kelonggaran, sarang lebah, tonjolan, dan korosi pada permukaan balok beton dihilangkan dengan roda gerinda listrik untuk memperlihatkan lapisan struktur beton.

(2) Lokasi kawat:

Sesuai dengan desain, rentang tulangan CFRP harus dikeluarkan dengan garis tinta, dikalibrasi dari atas ke bawah, dibatasi sesuai ukuran desain dari kedua ujung tumit hingga tengah. Jika pembagian bukan bilangan bulat, ruang harus disesuaikan dan ukurannya tidak boleh lebih besar dari ukuran desain.

(3) Penggerindaan permukaan

Permukaan beton yang direkatkan dengan lembaran CFRP harus padat. Setelah menghilangkan kualitas buruk seperti lapisan bubur dan karat, beton harus dipoles halus, dan kehalusannya harus mencapai 5 mm/m. Komponen harus dipoles membentuk busur di luar sudut yang telah direkatkan, dan radius busur tidak boleh kurang dari 20 mm. Setelah permukaan dipoles, debu permukaan dapat dihilangkan secara menyeluruh dengan menggunakan blower bertenaga atau penyedot debu.

(4) Perawatan Pemurnian

Setelah permukaan serat karbon beton direkatkan ke permukaan kasar, permukaan tersebut harus dibersihkan dengan benang katun dan aseton industri.

(5) Perawatan Perataan

1. Material perataan harus dialokasikan sesuai dengan peraturan teknologi yang ditetapkan oleh produsen produk.

2. Material perataan harus digunakan untuk mengisi bagian cekung permukaan beton, dan tidak boleh ada tepi dan sudut;

3. Pada sudut tersebut, material perataan harus diperbaiki menjadi busur lingkaran halus dengan radius tidak kurang dari 20 mm;

4. Setelah permukaan material perataan disentuh dan kering, proses konstruksi selanjutnya harus segera dilakukan.

(6) Menjahit Kain Serat Karbon

Kain serat karbon dapat dipotong dengan gunting atau pisau artistik sesuai dengan persyaratan desain. Keutuhan serat longitudinal kain karbon harus terjamin. Kain karbon yang dipotong sesuai ukuran desain harus benar-benar dilarang terlipat. Kain karbon harus disimpan lurus untuk menghindari lengkungan dan deformasi. Debu dan noda minyak tidak boleh menempel.

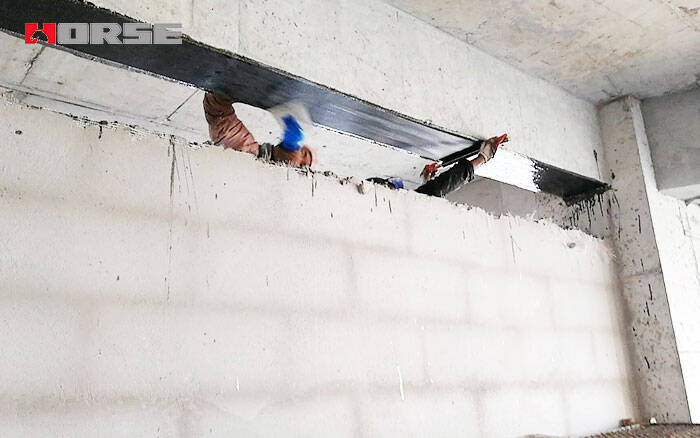

(7) Kain Serat Karbon

1. Perekat serat karbon harus disiapkan sesuai dengan peraturan teknologi yang ditetapkan oleh produsen, dan harus diaplikasikan secara merata pada bagian perekat.

2. Panjang tumpang tindih CFRP sepanjang arah tegangan CFRP tidak boleh kurang dari 200 mm, dan posisi tumpang tindih lembaran atau laminasi CFRP harus dibuat berselang-seling.

3. Drum khusus digunakan untuk menggulung searah serat beberapa kali untuk mengekstruksi gelembung, sehingga posisi tumpang tindih lembaran serat karbon dibuat berselang-seling.

4. Langkah-langkah di atas harus diulang dalam penempelan multi-lapis, dan lapisan bawah harus direkatkan sesegera mungkin setelah perekat serat karbon pada permukaan serat karbon menyentuh bagian yang kering.

Pemeriksaan kualitas proses

(1) Kain serat karbon harus bersih, tidak kusut, susunan serat seragam, kontinu, tidak ada kawat putus, simpul, dll.

(2) Penampilan dan warna perekat kain karbon seragam, tidak menggumpal, dan tidak ada endapan berlapis.

Metode pemeriksaan: observasi

(3) Pemeriksaan permukaan setelah penggerindaan dan pembalutan.

Metode pemeriksaan: penggaris sentuh halus dan memiliki rekam yang baik.

(4) Lembaran CFRP yang direkatkan harus diratakan sepenuhnya tanpa kerutan dan gumpalan udara. Luas ikatan efektif antara lembaran CFRP dan beton tidak boleh kurang dari 95% dari total luas ikatan. Luas satu drum kosong kurang dari 10.000 mm2 dapat diperbaiki dengan metode injeksi. Luas satu drum kosong kurang dari 10.000 mm2 harus dipotong dan diperbaiki, direkatkan ulang, dan kain serat berkualitas lainnya, dan panjang tumpang tindih multilateral tidak boleh kurang dari 150 mm.

(5) Perekat yang telah diimpregnasi harus dicelupkan ke dalam permukaan kain serat karbon, dan setelah disikat, permukaan perekat akan menjadi lebih halus.

Metode pemeriksaan: observasi

(6) Deteksi: badan pengujian resmi nasional, uji anti-cabut, uji destruktif - laporan pengujian.
