Penguatan balok struktural

A. Deskripsi Struktur yang Ada:

Sebagai Insinyur Struktural untuk gedung The Victoria Commercial Bank di Two Rivers, Ruaka, Nairobi, kami telah merancang gedung tersebut dengan balok berukuran 800x400mm dan pelat beton bertulang padat setebal 175mm. Total Beban Mati dan Beban yang Dibebankan adalah 17KN/m2 dengan memperhitungkan dinding partisi pengisi yang ringan. Victoria Commercial Bank sedang dalam proses pemasangan untuk cabang baru di Lantai 7. Peralatan berat seperti Loker, pintu Strong Room, dan unit Mantrap dan CIT akan ditempatkan di pelat lantai. Strong Room dan Locker Rooms dibangun dengan dinding batu setebal 200mm dan diamankan dengan pelat baja MS setebal 4mm yang tebal di sekelilingnya. Berat tambahan ini tidak dipertimbangkan selama desain awal, oleh karena itu; penguatan eksternal struktur di lokasi tertentu telah diterapkan. Kami memilih penguatan dengan pelat karbon dengan mengacu pada lokasi beban tambahan dan tata letak Balok Beton Beton yang ada.

B. Foto dengan Deskripsi

Foto-foto berikut dengan deskripsi singkat menjelaskan tahapan Proses Pelat Serat Karbon dan Pembungkus Karbon:

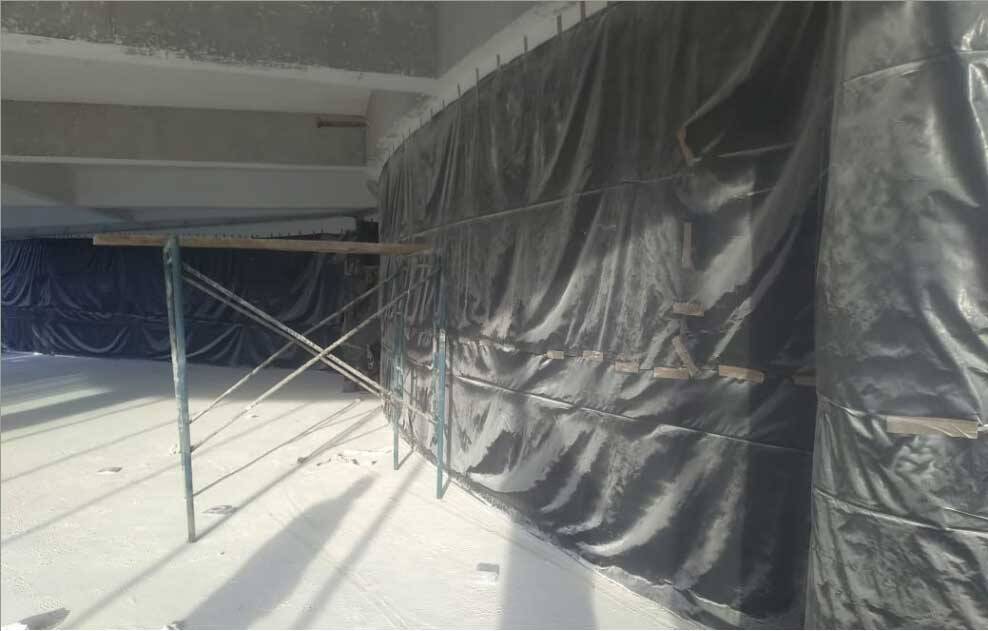

Foto 1: Persiapan lokasi termasuk menutupi semua dinding & permukaan yang terbuka dengan lembaran PVC untuk melindungi dari kerusakan

Foto 2: Alat peraga dipasang sebelum pekerjaan pelapisan karbon dimulai saat pekerjaan partisi internal dimulai.

Foto 3: Persiapan Permukaan yang meliputi penghilangan cat & lapisan tipis pada balok RC dengan Pengamplasan dan Penggilingan.

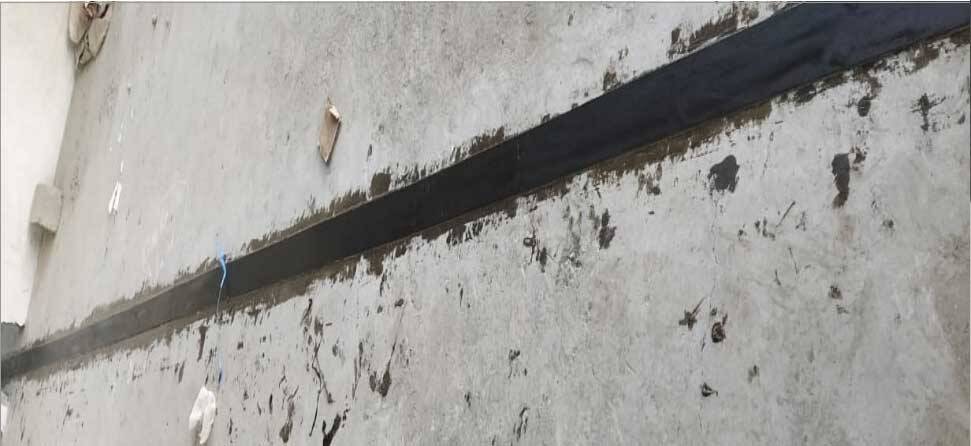

Foto 4: Aplikasi resin epoksi & pemasangan Laminasi Karbon (Pelat) pada soffit Balok RC untuk penguatan tarik.

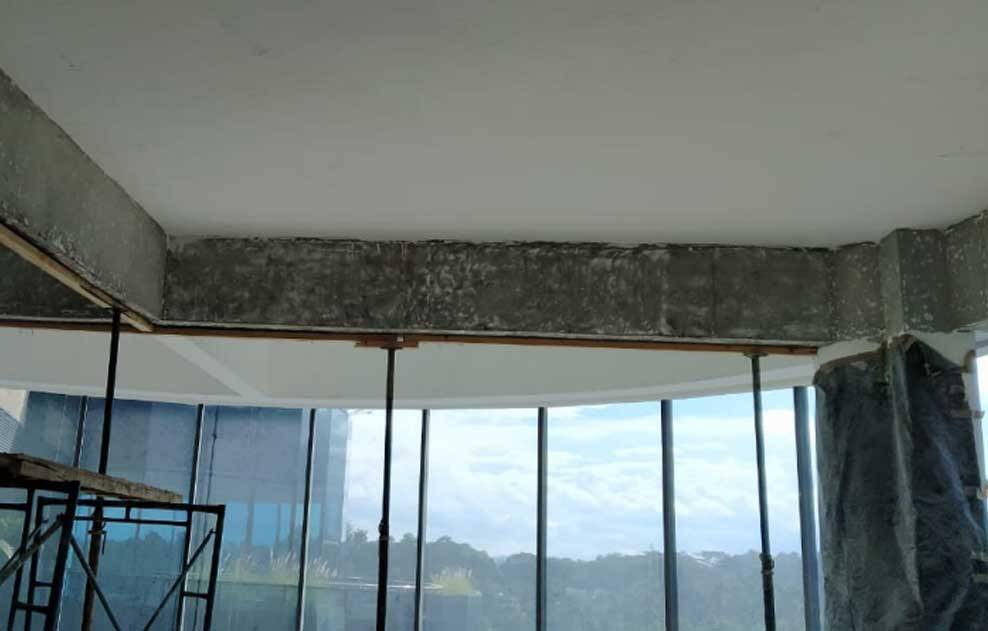

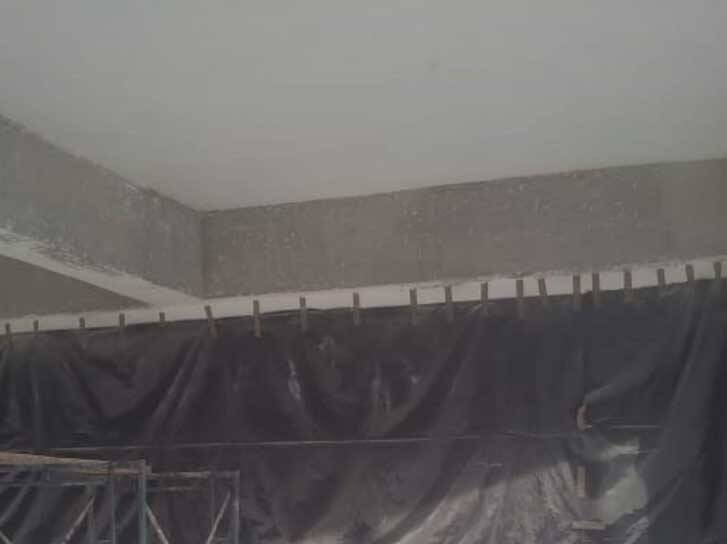

Foto 5: Mendukung Laminasi Karbon yang diaplikasikan dengan bekisting agar ikatannya tepat.

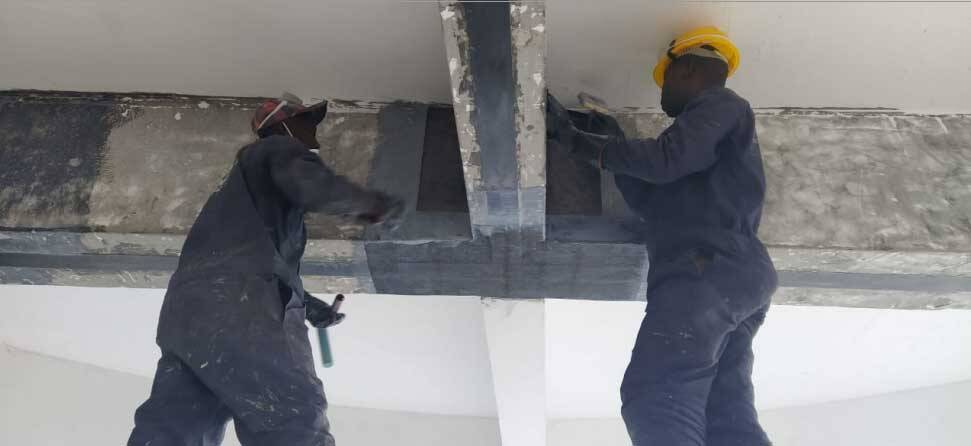

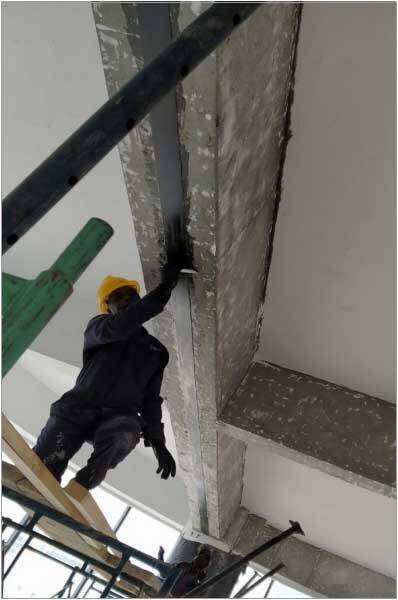

Foto 6: Aplikasi resin epoksi dalam persiapan pemasangan Bungkus Serat Karbon di sekitar soffit balok RC down-stand untuk penguatan Geser

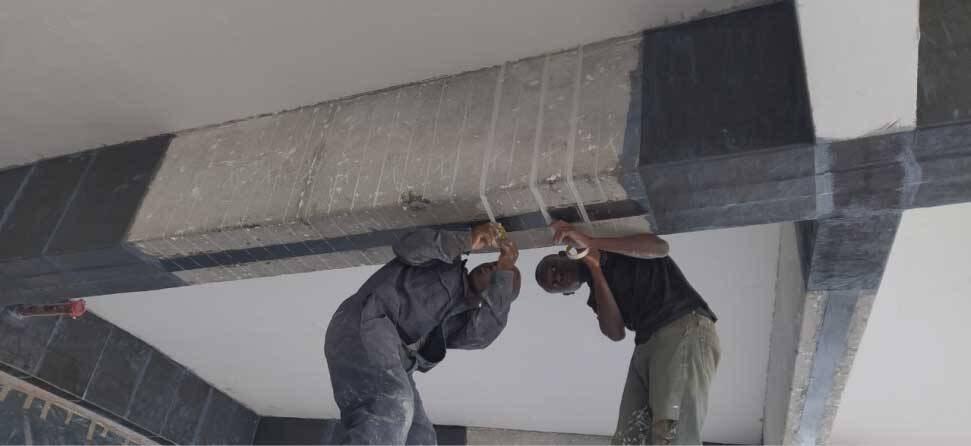

Foto 7: Penandaan di sekitar soffit Balok RC untuk pemasangan Bungkus Serat Karbon.

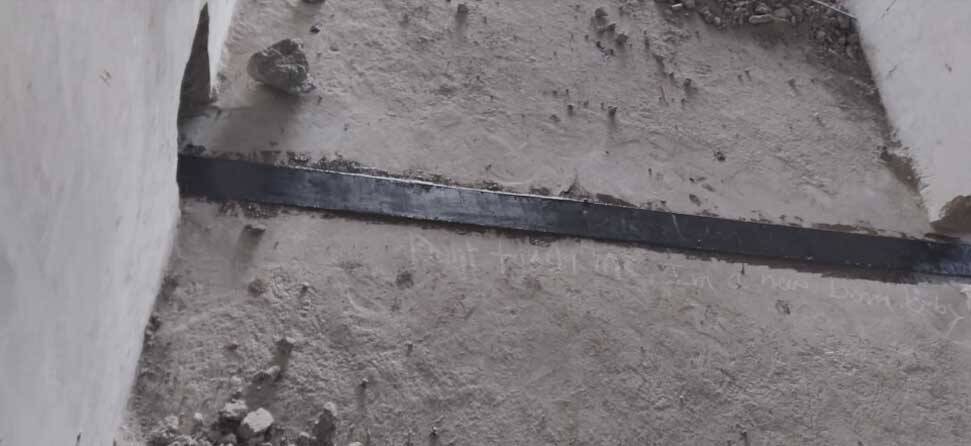

Foto 8: Laminasi Karbon Tetap (Pelat) pada pelat lantai 7 di atas balok beton bertulang untuk menahan lendutan momen lentur negatif yang dapat menyebabkan penimbunan.

Foto 9: Laminasi Karbon Tetap (Pelat) pada pelat Lantai 7 di atas Balok Beton Beton (RC) untuk menahan Defleksi Momen Lentur Negatif yang dapat menyebabkan hogging. Catatan, dinding partisi harus dipotong agar Laminasi Karbon dapat terus menerus melewatinya.

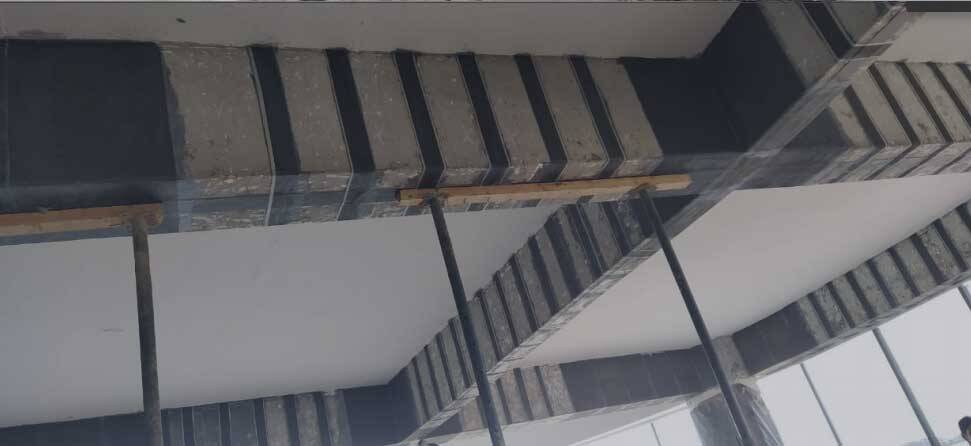

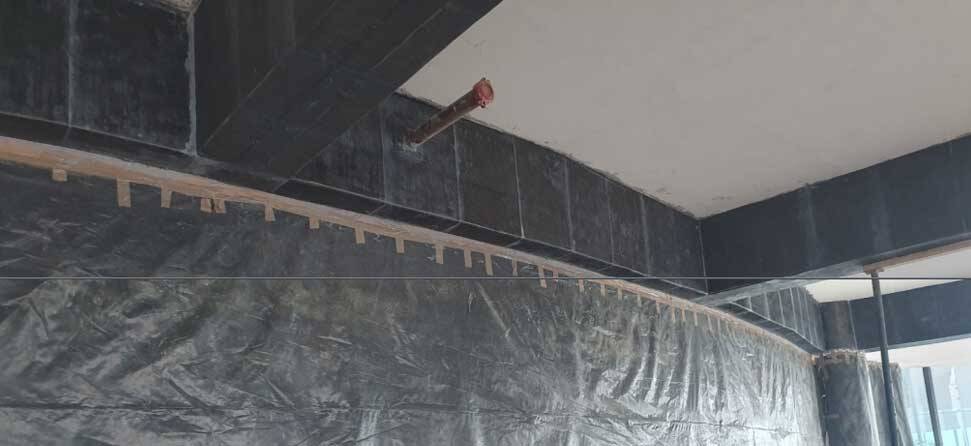

Foto 10: Pekerjaan Pelapisan Karbon dan Pembungkusan Karbon yang sedang berlangsung. Perhatikan penyangga dan bekisting untuk memungkinkan pengerasan lem epoksi. Penyanggaan dilakukan secara berkala sesuai dengan kemajuan pekerjaan.

Foto 11: Kacang Utama Melengkung sepenuhnya dilapisi dengan Serat Karbon Warp untuk meningkatkan kekuatan

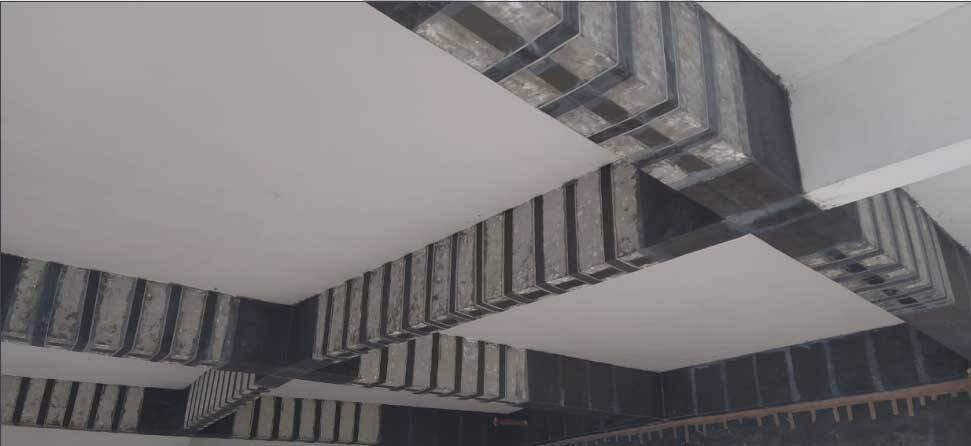

Foto 12: Foto di luar Dinding Kaca: Pekerjaan Pelapisan Karbon dan Pembungkusan Karbon yang telah selesai, meliputi pemasangan Laminasi Serat dan Pembungkusan Serat Karbon yang direkatkan pada Balok RC menggunakan Resin Epoksi sebagai perekat dan bertindak sebagai penguat eksternal untuk membantu menampung beban tambahan di lantai 7.

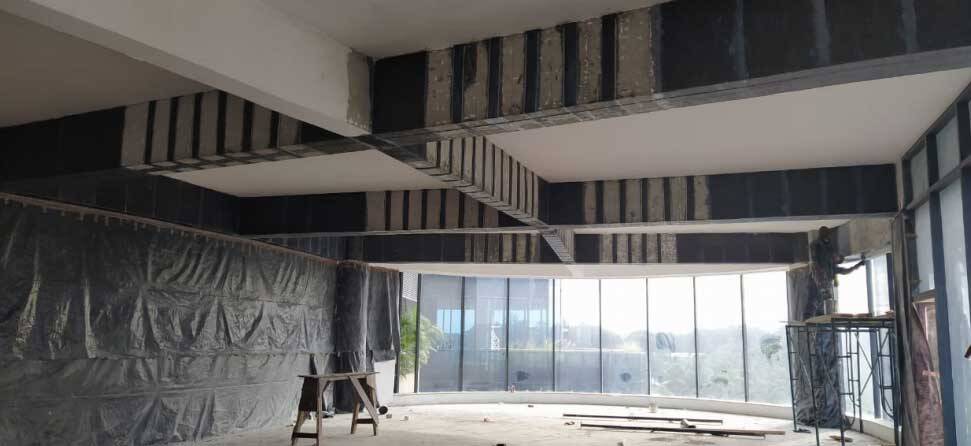

Foto 13: Foto ke arah Dinding Kaca: Pekerjaan Pelapisan Karbon dan Pembungkusan Karbon yang telah selesai meliputi pemasangan Laminasi Serat dan Pembungkus Serat Karbon yang direkatkan pada Balok RC menggunakan Resin Epoksi sebagai perekat dan bertindak sebagai penguat eksternal untuk membantu menampung beban tambahan di lantai 7.

Kesimpulan:

Penguatan eksternal struktur pada lokasi tertentu telah dilaksanakan.

Kami merekomendasikan penguatan struktural balok yang ada dengan Pelapisan Karbon dan Pembungkusan Karbon, dan memilih ULTRATECH Building Solution Limited untuk melaksanakan pekerjaan Pelapisan Karbon dan Pembungkusan Karbon. Pelapisan Karbon dan Pembungkusan Karbon adalah penggunaan laminasi serat karbon dan pembungkus serat karbon, yang direkatkan pada balok menggunakan resin epoksi sebagai perekat dan berfungsi sebagai penguat eksternal.

Di lokasi penempatan alat berat, beban mati tambahan adalah 6KN/m2. Lima balok berikut telah diperkuat untuk menahan beban tambahan tersebut.

Tbm 1 800x250mm Tbm 2a 800x400mm Tbm 3a 800x400mm Tbm 4 800x400mm Tbm 7 800x400mm

Penguatan Struktur Eksternal di lokasi tertentu telah berhasil dilakukan sesuai kebutuhan.

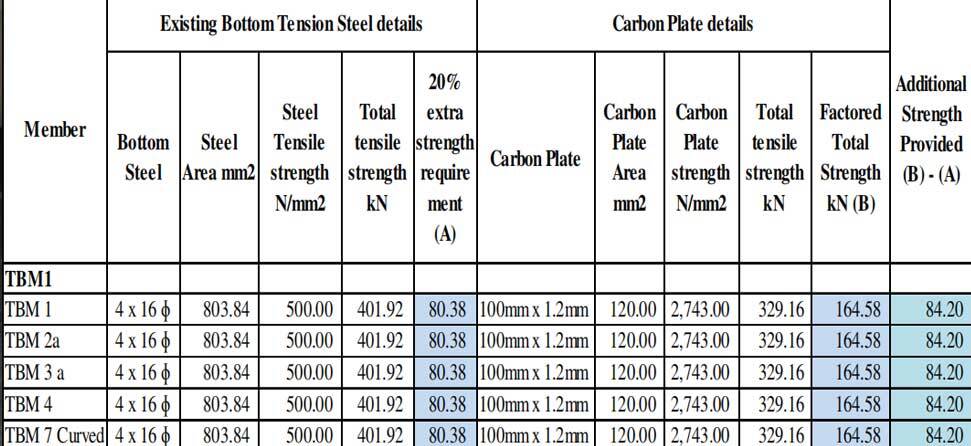

Berikut ini adalah Tabel yang menyediakan data untuk mendukung Pekerjaan Desain Pelat Karbon.

Lampiran:

Terlampir Gambar Struktur dan Lembar Data Produk berikut:

A. Gambar Struktur untuk Pekerjaan Pelapisan Karbon Lantai 7:

1. Nomor Gambar: BA/VCB/TR/0120/L12 Rev K: Tata Letak Lantai 7 yang Menunjukkan Balok untuk Pelapisan Karbon.

2. Nomor Gambar: BA/VCB/TR/0120/CP: Balok Lantai 7 untuk Pelapisan Karbon

B. Lembar Data untuk Pelat Karbon dan Serat Karbon yang Digunakan:

1. Pelat Serat Karbon HM-1.2T

2. Kain Serat Karbon HM-30

3. Kain Serat Karbon - Konstruksi Kuda
