Renovasi hotel

Ikhtisar Proyek

Sebuah toko anggur besar di Hefei terletak di Kawasan Pengembangan Ekonomi Longgang, Hefei. Awalnya, toko ini dirancang sebagai struktur rangka beton bertulang baja 7 lapis. Jarak antar kolom adalah 5,4 m dan 6,6 m pada arah horizontal, dan 7,8 m pada arah vertikal. Total luas bangunan adalah 13.000 meter persegi, dan fondasinya adalah fondasi kolom independen. Pada Mei 2004, pemilik restoran mengusulkan untuk meningkatkan fungsi restoran, dan mengusulkan untuk menggunakan sebagian fungsi tersebut untuk mengubah bangunan, dan mengubah ruang makan di lantai dua dan tiga menjadi kamar mandi. Untuk memenuhi persyaratan penggunaan restoran, struktur asli harus diperkuat dan diubah. Proyek ini selesai pada Oktober 2004 dan dibangun kembali serta digunakan, mencapai hasil ekonomi yang baik.

Masalah utama dalam rehabilitasi

(1) Beban lantai meningkat secara signifikan. Desain awal memiliki beban konstan 5 kN/m, yang kemudian ditingkatkan menjadi 15 kN/m setelah modifikasi, dan beban hidup tidak berubah. Saat ini, badan utama bangunan telah selesai dibangun, dan tidak mungkin untuk meningkatkan daya dukung struktur dengan mengubah tulangan atau menambah dimensi.

(2) Pemilik tidak diperbolehkan mengurangi tinggi lantai bersih, dan diwajibkan untuk meminimalkan kerusakan pada struktur asli semaksimal mungkin, serta memastikan keandalan metode perkuatan yang baik.

(3) Cakupan rekonstruksi luas, luas area, dan masa konstruksi singkat.

Konfirmasi rencana penguatan

Pertama-tama, sesuaikan tinggi dan tata letak kamar mandi dengan kebutuhan pemilik. Tata letak kamar mandi 2 lapis ditunjukkan pada Gambar 1, dan tata letak kamar mandi 3 lapis ditunjukkan pada Gambar 2.

Serat karbon adalah material baru berkekuatan tinggi dengan kekuatan tinggi, ringan, ketebalan tipis, daya tahan baik, dll., dan tidak menambah berat struktural setelah penguatan, tidak menempati ruang bangunan asli, tidak merusak komponen gaya asli, dan konstruksinya nyaman dan andal, Banyak digunakan dalam proyek penguatan dan transformasi. Setelah kain serat karbon melekat pada struktur beton, struktur komposit terbentuk, dan deformasi struktur beton dan kain serat karbon dikoordinasikan untuk bekerja sama untuk mencapai tujuan penguatan dan penguatan dan peningkatan kinerja struktural. Setelah pertimbangan yang komprehensif, diputuskan untuk menggunakan kain serat karbon untuk penguatan balok dan pelat.

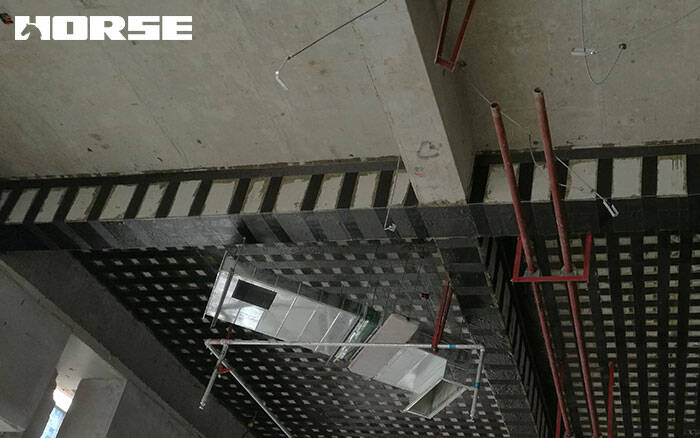

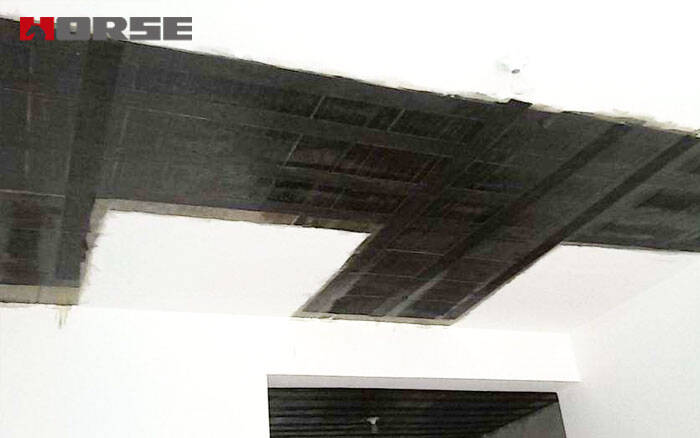

Dalam proyek ini, kain serat karbon dengan lebar 300 mm dan tebal 0,167 mm digunakan untuk memperkuat balok dan pelat. Di antaranya, momen lentur di bagian bawah balok: KL23, pasta LL16 2 lapis, pasta KL26 3 lapis, pasta KL27 4 lapis. Area momen lentur negatif di bagian atas balok rangka rangka: dua lapis kain serat karbon selebar 300 mm ditempelkan di setiap sisi kolom rangka rangka, dan panjangnya diambil sebagai 1/4 bentang balok. Area momen lentur negatif bagian atas balok sekunder: dua lapis kain serat karbon selebar 300 mm ditempelkan, dan panjangnya 1/4 bentang balok. Papan B05: Lapisan kain serat karbon dengan lebar 300 mm dan jarak 300 mm ditempelkan pada area lentur bawah bagian bawah papan. Dua lapis kain serat karbon dengan lebar 300 mm dan jarak 300 mm direkatkan pada area momen lentur negatif di bagian atas papan.

Sebagai kesimpulan

Untuk struktur yang dirancang berdasarkan prinsip kolom kuat dan balok lemah, daya dukung kolom dan fondasi umumnya dapat memenuhi persyaratan.

Dalam proses perkuatan dan rekonstruksi, balok dan pelat merupakan komponen yang lemah, sehingga daya dukungnya umumnya tidak dapat memenuhi persyaratan, sehingga diperlukan perkuatan.

Jika bagian bawah balok direkatkan dengan beberapa lapis serat karbon, sebaiknya dipotong berlapis-lapis sebanyak mungkin, dan panjang bagian dalam dan luarnya harus disesuaikan.

Jika bagian bawah balok diperkuat, sebaiknya dipasang ring berbentuk U di kedua ujung dan di tengah kain serat karbon sebagai penahan tambahan untuk mencegah kain serat karbon terkelupas dan putus.
