Penguatan Struktur Bangunan Bank

Ikhtisar Proyek

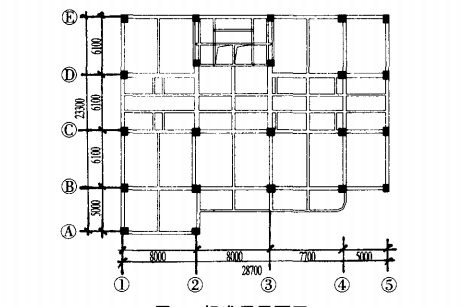

Sebuah gedung bank terletak di Distrik Chengdong, Kota Dongguan, dan dibangun pada tahun 1996. Terdapat 13 lantai di atas tanah, sebuah mezzanine dipasang di lapisan pertama, dan satu lapisan di bawah tanah. Lantai pertama memiliki panjang 28,7 m dari utara ke selatan dan lebar 29,4 m dari timur ke barat. Di atas 6 lantai adalah lantai standar. Bidang ditunjukkan pada Gambar 1. Proyek ini mengadopsi struktur rangka beton bertulang-dinding geser, pondasi tiang pancang pipa prefabrikasi, 5 hingga 13 lantai dengan tinggi 3,2 m, dan tinggi total 52,0 m. Desain awal 1 hingga 5 lantai adalah untuk penggunaan kantor. Lantai 6 dan di atasnya digunakan untuk hotel, tetapi karena perkembangan bisnis perbankan, lantai 6 hingga 8 diubah menjadi gudang tagihan bank. Beban yang dikonversi dari tumpukan tagihan adalah sekitar 8kN/m, karena bebannya jauh melebihi beban hidup desain lantai asli, untuk memastikan penggunaan struktur yang aman, struktur tersebut perlu diperkuat dengan lembaran serat karbon.

Hasil inspeksi struktural

Rute transmisi jelas dan masuk akal. Saat ini, komponen struktur rangka utama dan komponen penutup tidak menunjukkan retakan atau kerusakan yang terlihat jelas akibat tegangan struktural yang tidak memadai. Pengukuran kemiringan menunjukkan bahwa struktur tidak mengalami deformasi dan perpindahan kemiringan yang signifikan. Permukaan di sekitarnya utuh. Tidak ada perpindahan relatif yang jelas antara tanah bagian dalam dan luar dengan struktur utama, dan bata dekorasi dinding luar utuh dan tidak terlepas.

Inspeksi acak ruang lantai dasar, masing-masing 5 kolom di lantai 3-7 dan masing-masing 7 balok di lantai 5-8 untuk mengukur dimensi penampang setiap komponen struktur, menunjukkan bahwa dimensi penampang balok dan kolom yang disampel memenuhi persyaratan desain. Kekuatan beton pada ruang bawah tanah yang diukur, serta 4-8 lapis kolom dan 6 lapis balok, pada dasarnya memenuhi persyaratan desain. Namun, kekuatan beton balok lapis 7 dan 8 yang diukur tidak memenuhi persyaratan desain.

Tulangan balok dan pelat

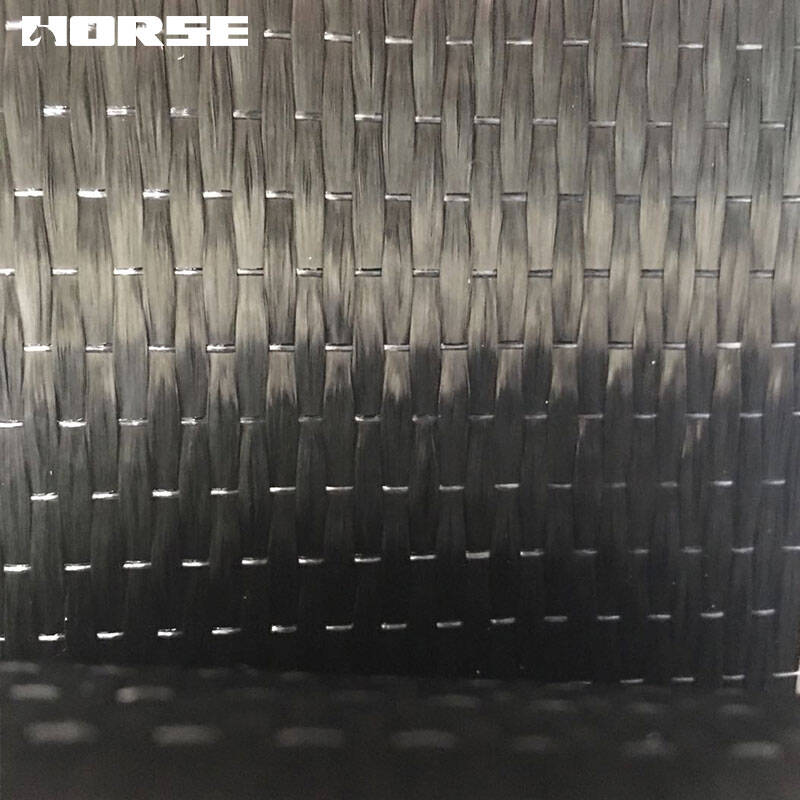

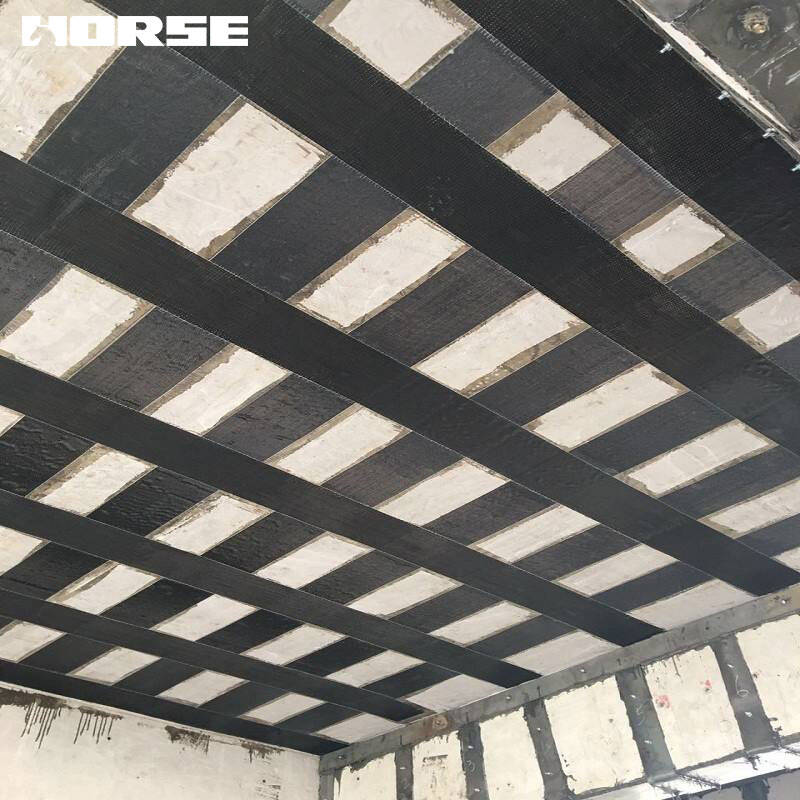

Berdasarkan hasil perhitungan, balok dan pelat 6-8 lapis yang akan diubah penggunaannya perlu diperkuat. Metode perekatan material komposit serat karbon digunakan. Material komposit serat karbon memiliki keunggulan kekuatan tinggi, efisiensi tinggi, ketahanan korosi, bobot ringan, rentang aplikasi luas, konstruksi mudah, dan dampak minimal pada struktur. Material ini cocok untuk perkuatan proyek ini. Perkuatan balok tengah terutama didasarkan pada bagian bawah balok. Lembaran serat karbon digunakan sebagai perkuatan utama. Untuk perekatan satu lapis, ujung balok dilapisi kain serat karbon berbentuk U untuk mengikat pelat serat karbon.

Ringkasan

1 Sebelum mengubah penggunaan bangunan, terutama ketika beban mungkin meningkat secara signifikan, perlu dilakukan inspeksi dan evaluasi keselamatan seluruh dan sebagian bangunan terlebih dahulu untuk memastikan penggunaan struktur yang aman.

2 Metode perekatan tulangan lembaran serat karbon nyaman dan cepat dibangun, mudah dioperasikan, daya dukungnya jelas meningkat, dan hasilnya baik. Ini merupakan metode penguatan bangunan yang efektif.

3 Uji beban merupakan metode yang intuitif dan efektif untuk memeriksa kinerja struktur, terutama daya dukung komponen pelat. Dapat digunakan untuk menguji daya dukung berbagai jenis komponen.
