Lantai cor di tempat yang retak diperkuat

Ikhtisar Proyek

Pasar Bahan Bangunan C1 memiliki struktur rangka tiga lantai, dengan konstruksi 22.000 mm horizontal dan 58.800 mm vertikal, dengan luas bangunan 3.762 m². Pelat cor di tempat dengan struktur tiga lapis (dua lapis atas) dirancang setebal 100 mm dan tingkat kekuatan beton C25.

Sekitar tiga bulan setelah pembongkaran pelat struktur tiga lantai proyek, ditemukan bahwa pelat struktur tiga lantai hasil coran di tempat tersebut memiliki area retakan yang luas, sebagian besar berupa retakan tembus, dan terdapat bekas air setelah hujan deras. Retakan tersebut memiliki karakteristik sebagai berikut:

(1) Sebagian besar retakan berbentuk kisi-kisi, dengan bentuk horizontal dan vertikal.

(2) Retakan terbentuk karena beban lantai, dan tidak ada beban yang diberikan sebelum retak.

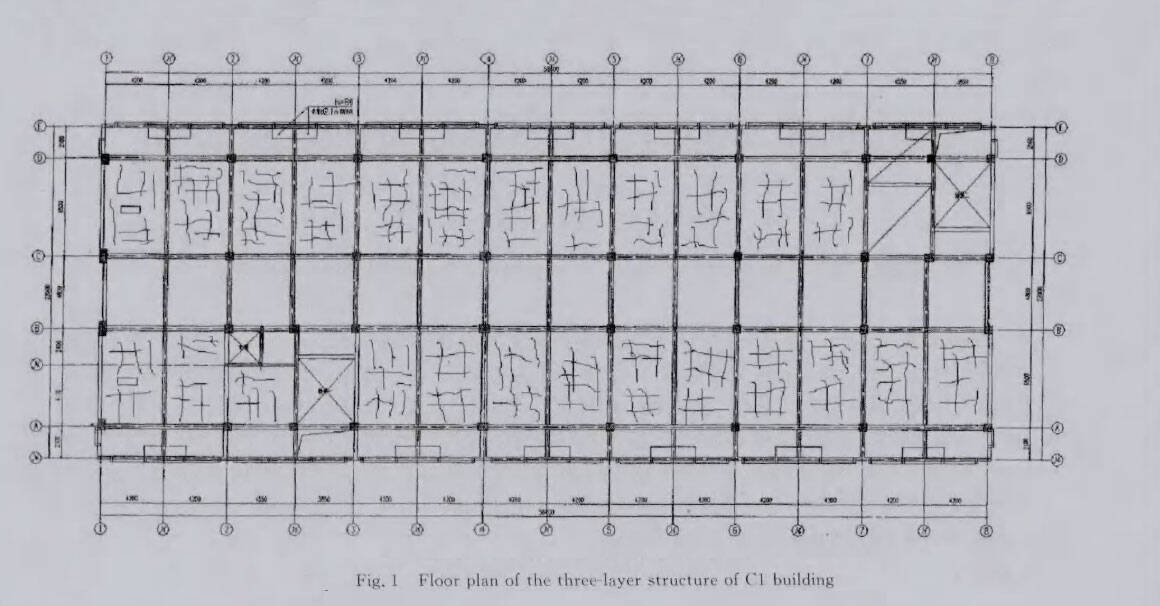

(3) Seluruh lantai struktur tiga lantai umumnya retak, dan luas lantai yang retak mencapai sekitar 80% dari luas lantai. Denah struktur tiga lantai Gedung C1 ditunjukkan pada Gambar 1.

Penyebab retak

Dengan mempertimbangkan faktor-faktor komprehensif seperti luas sebaran retak, bentuk retak, lebar retak, lingkungan konstruksi, perlindungan produk jadi, dan faktor-faktor lainnya, pembentukan retak pada pelat lantai ini bukan disebabkan oleh faktor struktural atau konstruksi, melainkan terutama oleh penyusutan plastis beton. Kemungkinan terdapat beberapa alasan berikut:

(1) Terlalu banyak abu terbang yang digunakan dalam rasio campuran beton aktual;

(2) Rasio air-semen beton aktual terlalu besar;

(3) Pemasok beton merupakan perusahaan lokal kecil, dan produksinya tidak terstandarisasi, sehingga mungkin terdapat campuran semen;

(4) Proyek ini menggunakan pasir sungai, yang memiliki kandungan lumpur tinggi dan partikel halus.

Serat karbon memperkuat lantai

Mengingat luasnya area yang akan diperkuat dan padatnya waktu konstruksi, maka untuk menghemat investasi maka digunakan metode penguatan menggunakan kain serat karbon yang memiliki tingkat kesulitan teknis lebih rendah dan proses konstruksi lebih sederhana.

Pertama, bubur resin epoksi digunakan untuk menekan retakan dengan grouting. Setelah grouting, gunakan semen resin epoksi untuk menghaluskan segel pada mulut grouting. Setelah penyegelan, lakukan perawatan permukaan dan sikat resin bagian bawah. Kemudian, ratakan permukaan perekat dan sikat dengan resin yang telah diimpregnasi, dan terakhir, tempelkan kain serat karbon untuk perlindungan permukaan.

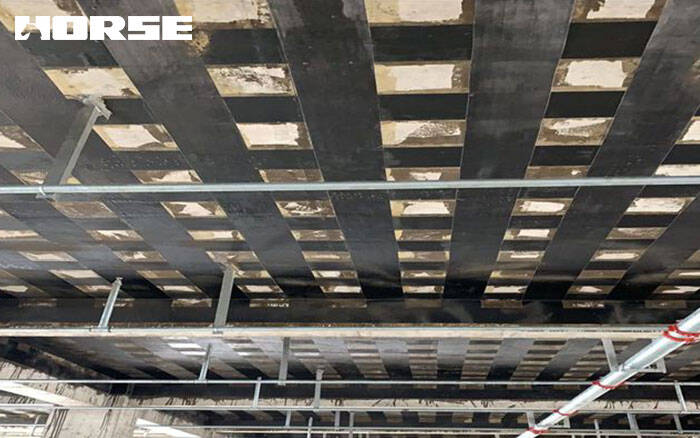

Sesuai persyaratan, saat memperkuat kain serat karbon, beberapa kain padat ortogonal harus diletakkan di atas papan. Lapisan kain serat karbon setebal 0,167 mm dipasang di bagian bawah pelat lantai proyek di kedua arah. Kain serat karbon tersebut memiliki lebar 100 mm dan jarak antar bagian tengahnya 600 mm. Seperti ditunjukkan pada Gambar 6.

Kesimpulan dan Saran

Berdasarkan analisis penyebab keretakan pada pelat lantai cor di tempat dan evaluasi efektivitas penguatan kain serat karbon, kesimpulan utama berikut dapat diperoleh, dan saran untuk konstruksi dan penguatan diusulkan:

(1) Penggunaan kain serat karbon untuk memperkuat pelat lantai retak cor di tempat dapat secara efektif meningkatkan kekakuan lentur anggota yang diperkuat, meningkatkan kapasitas dukung lentur dan mengurangi deformasi.

(2) Melalui analisis spesifik retakan pada pelat lantai cor di tempat dalam sebuah proyek, ditunjukkan bahwa penyusutan dan retakan beton dapat terjadi akibat penggunaan bahan baku beton yang tidak tepat. Namun, setelah grouting dan penyegelan retakan pada lantai proyek, kain serat karbon digunakan untuk memperkuat kisi dua arah. Setelah perencanaan dan konstruksi yang cermat, proyek ini telah beroperasi normal selama lebih dari satu tahun dan tidak ada retakan yang terjadi.
