Çatlak kiriş onarımı

Proje Genel Bakışı

Proje, 18 katlı bir çerçeve perde duvar yapısıdır. 7. ve 8. katlarda 6 çerçeve kiriş bulunmaktadır. Ciddi inşaat kalitesi sorunları mevcuttur. Kiriş kesit boyutları 200 mm x 700 mm ve kiriş uzunluğu 8000 mm'dir. Saha incelemesinde karşılaşılan sorunlar şunlardır:

(1) Yüzeyde çok sayıda petek ve çok sayıda sıcaklık büzülme çatlağı bulunmaktadır;

(2) Orijinal tasarım beton dayanımı C30'dur ve ölçülen gerçek beton dayanımı C20-C30 arasındadır;

(3) Her bir kirişin alt kısmında açıkta nervürler bulunmaktadır.

Yapısal Güçlendirme

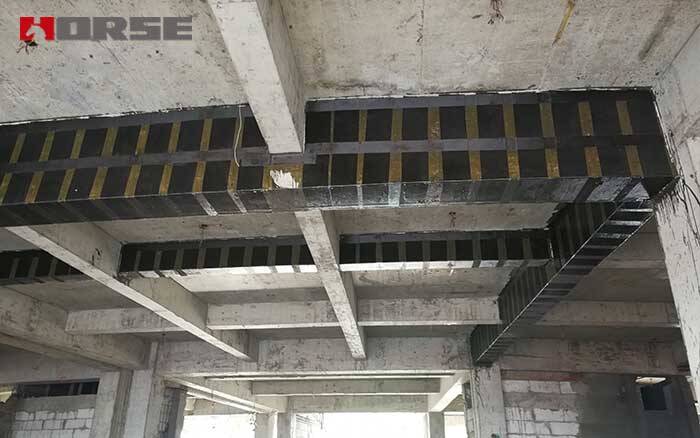

Bu proje, düşük inşaat kalitesi nedeniyle bileşenlerin mukavemetini etkilemektedir. Mal sahibinin alan kullanımı ve güçlendirme sonrası görünüm konusunda yüksek beklentileri olduğundan ve olumsuz etkiyi azaltmak için inşaat süresinin hızlı olması gerektiğinden, çeşitli seçenekler aşağıda karşılaştırılmıştır. Çerçeve kirişlerindeki çatlaklar için kimyasal enjeksiyon işlemi uygulayın ve çerçeve kirişlerinin eğilme ve kesme taşıma kapasitesini artırmak için kirişlerin alt ve yanlarına karbon fiber bez yapıştırın.

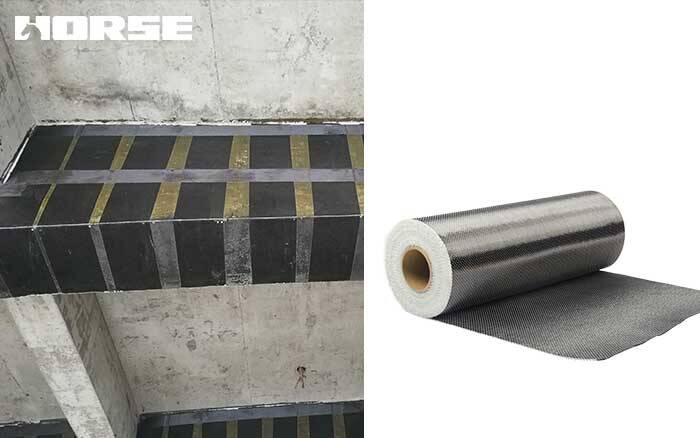

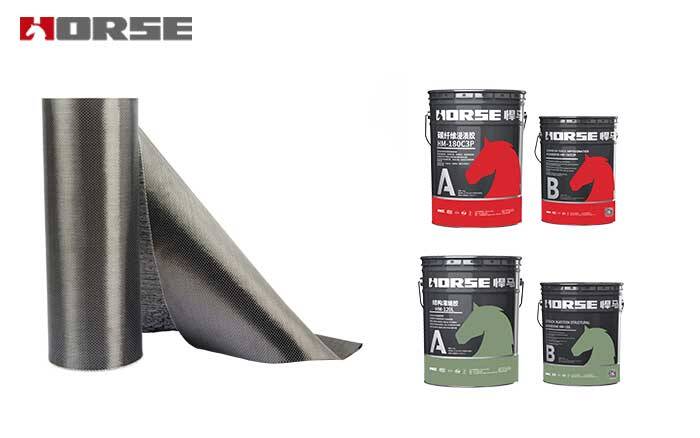

Yapısal güçlendirme malzemeleri: At tek yönlü karbon fiber 300g, HM-180C3P karbon fiber yapıştırıcı ve At çatlak enjeksiyonu.

Hesaplama yöntemi

Kiriş betonu C20'ye göre hesaplanır. Yapı koşulları incelendikten sonra, kirişin eğilme kapasitesinin %15 artırılması gerekir. Kirişin eğilme kapasitesini %20 artırmak ve tasarım gerekliliklerini karşılamak için kiriş tabanının uzunluğu boyunca 300 mm genişliğinde bir karbon fiber kumaş tabakası yapıştırılır. Kirişin kesme tasarımı, ilgili Japon tasarım yöntemine göre yapılır. Kirişin gerçek durumuna göre, kirişin her iki tarafına 250 mm genişliğinde U şeklinde bir karbon fiber çember (ara moment 600 mm) yapıştırılır ve U şeklindeki çemberin dışına 200 mm genişliğinde bir boncuk ankrajlanır. Hesaplama sonucunda, donatının kirişin kesme kapasitesine ilişkin tasarım gerekliliklerini karşılayabileceği sonucuna varılır.

Karbon fiber güçlendirme süreci

Adım 1: İlk olarak, beton yüzeydeki zayıf ve gevşek kısımları temizlemek için çerçeve kirişlerini çim kökleriyle işleyin. Yüzeydeki kirleri gidermek için açılı taşlama makinesini kullanarak karbon fiber parçaları tekrar tekrar zımparalayın ve kabarık kısımları düzeltin, yüzeye yapışan tozu bir üfleyici ile üfleyin ve son olarak pamuklu bir bezle silin.

Adım 2: Enjeksiyon işlemi için dolgu malzemesi, deneyle hazırlanan koloidal malzemedir. Yüksek yapışma mukavemeti sayesinde, yapının bütünlüğü enjeksiyon ve derz dolgusu ile geri kazanılabilir.

Adım 3: Betonun yüzey işlemi tamamlandıktan sonra astarı fırçalayın ve parmaklar kuruduktan sonra yapışkan yüzeyi epoksi macunla onarın..

4. Adım: Karbon fiber bezi yapıştırmadan önce macunun kuru olduğundan emin olun. Tamamen kuruduktan sonra yapıştırmaya başlayabilirsiniz. Önce kirişin alt kısmını üç bölüme ayırın ve bindirme kiriş açıklığının 1/3'ünde olsun. Ardından U şeklindeki kasnağı yapıştırın. Son olarak, U şeklindeki kasnağın sabitleme kalitesini sağlamak için kiriş tarafına 200 mm genişliğinde bir karbon fiber boncuk yapıştırın.

Çözüm

Bu projenin güçlendirme sonuçları, karbon fiber kumaşın mevcut betonarme projelerinin düşük inşaat kalitesi sorununu etkili bir şekilde çözebileceğini göstermektedir. Karbon fiber kumaşla güçlendirildikten sonra, yapının güvenliği ve dayanıklılığı artırılmıştır. Ayrıca, güçlendirme yapım sürecinde büyük ölçekli makine ve ıslak çalışma gerektirmez. İnşaat alanı küçüktür ve temel olarak normal çalışma koşullarında tamamlanabilir. Kapsamlı ekonomik avantajları, bağlı çelikten üstündür ve geniş uygulama olanaklarına sahiptir.
