Penguatan Balok

Bangunan kantor perusahaan manajemen properti awalnya merupakan struktur bata-beton dua lantai dengan koridor dalam dua sisi. Kantor umumnya berupa dua atau tiga kamar, dengan bentang 5,4 m, ruang terbuka 3,6 m, tinggi lantai 3,6 m, dan luas bangunan 2000 m persegi. Karena kebutuhan pekerjaan, perlu untuk memperluas dan membangun lantai tambahan. Secara empiris, daya dukung penampang miring balok atap asli memenuhi persyaratan, dan daya dukung lentur penampang normal memiliki celah yang besar. Balok dan pelat atap perlu diperkuat. Untuk mengurangi jumlah pembongkaran dan mempercepat kecepatan konstruksi, setelah demonstrasi program dan perbandingan menyeluruh kelayakan ekonomi dan teknis, ditentukan untuk menggunakan bahan serat karbon searah untuk memperkuat balok dan pelat.

Desain tulangan balok

Dari hasil perhitungan dapat diketahui bahwa nilai desain momen lentur maksimum balok setelah perkuatan serat karbon mengalami kenaikan sebesar 40% dibandingkan dengan semula.

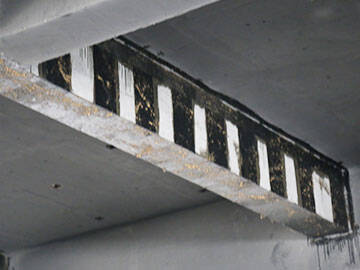

Untuk memperkuat penjangkaran kain serat karbon satu arah di bagian bawah balok dan meningkatkan ketahanan geser balok, tiga buah ring berbentuk U selebar 100 mm direkatkan pada setiap sisi ujung balok, dengan jarak bebas 100 mm. Ring berbentuk U tersebut setinggi bagian bawah papan prefabrikasi, dan strip bahan lembaran serat karbon selebar 100 mm pada arah memanjang harus direkatkan pada ujung atasnya. Mengingat faktor-faktor yang sangat dipengaruhi oleh lokasi konstruksi ketika kain serat karbon direkatkan dalam beberapa lapisan, disarankan agar jumlah lapisan kain serat karbon yang direkatkan pada komponen lentur tidak melebihi 3 lapisan.

Bahan penguat struktural

Proyek ini menggunakan kain serat karbon searah Kuda yang terbuat dari benang serat karbon yang diimpor dari Jepang, dengan berat 200 g/meter persegi.

Mengingat faktor lingkungan konstruksi khusus dari proyek ini, pembongkaran harus dilakukan terlebih dahulu pada tulangan. Lepaskan lapisan kedap air dan lapisan insulasi pada atap panel atap sebelum tulangan dipasang. Selama konstruksi tulangan, lapisan pelindung harus dipotong hingga mencapai dasar lapisan struktur sebelum melanjutkan ke langkah berikutnya. Langkah-langkah konstruksi dasar adalah sebagai berikut:

• Bongkar muat

• Perawatan substrat

• Primer

• Perataan

• Oleskan perekat serat karbon

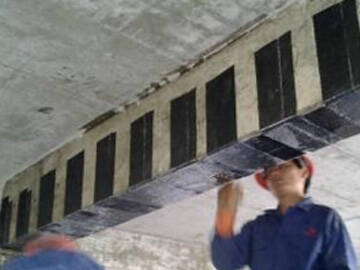

• Tempelkan kain serat karbon satu arah

• Oleskan kembali lem serat karbon

• Perlindungan

Penerimaan lokasi setelah konstruksi selesai terutama untuk mengevaluasi kualitas ikatan antara kain serat karbon dan beton. Ketuk permukaan kain serat karbon dengan palu atau alat lain untuk menilai efek ikatan melalui gema. Jika terdapat fenomena pasta yang tidak padat, seperti drum berlubang, jarum harus disuntik dengan lem perekat untuk memperbaikinya. Jika luas ikatan kurang dari 90%, ikatan dianggap tidak valid dan perlu dilakukan rekonstruksi. Kontrol suhu dan kelembapan lokasi konstruksi secara ketat. Suhu konstruksi berada dalam kisaran 5-35℃, dan kelembapan relatif tidak lebih dari 70%.

Pengujian menunjukkan bahwa komponen yang diperkuat serat karbon searah bekerja dengan baik di bawah beban baru, dan tidak ditemukan fenomena abnormal. Hal ini menunjukkan bahwa balok beton bertulang serat karbon searah tersebut andal dan berhasil.
