Cerobong Asap Rusak yang Diperkuat

Ringkasan

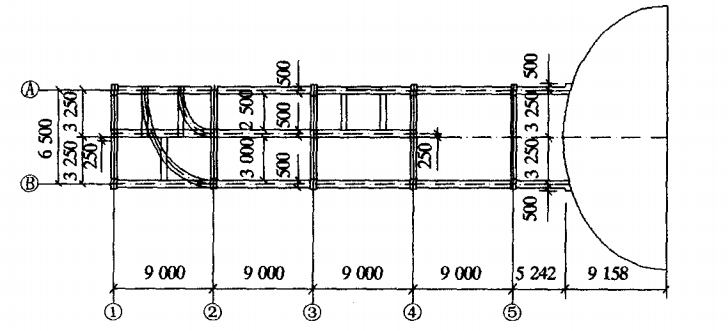

Bahasa Indonesia: Untuk melaksanakan kebijakan nasional, sebuah pembangkit listrik termal melakukan transformasi teknologi desulfurisasi pada unit pembangkit. Di antaranya, struktur cerobong asap perlu dimodifikasi dan fasilitas desulfurisasi ditambahkan. Cerobong asap dibangun pada tahun 1985. Bagian bawah adalah struktur pendukung dalam bentuk rangka beton bertulang, dan bagian atas adalah cerobong asap berbentuk kotak beton bertulang dengan bagian persegi panjang. Ketinggian bagian atas cerobong asap adalah 13,35 m, dan ketinggian bagian atas dukungan adalah 6,53 m. Balok utama rangka dukungan dibagi menjadi lima bentang, dan bentang adalah 9 m kecuali untuk badan cerobong asap sumbu ⑤ yang adalah 4,85 m. Tampak denah cerobong asap ditunjukkan pada Gambar 1. Setelah lebih dari 20 tahun beroperasi, cerobong asap telah mengalami kerusakan serius, seperti retak beton, kelonggaran dan spalling, batang baja terbuka, dan korosi. Untuk memastikan keamanan seluruh proyek transformasi teknologi, keamanan struktural cerobong asap harus dipastikan. Pertama, lakukan inspeksi dan identifikasi struktur secara menyeluruh, serta evaluasi status keamanannya. Berdasarkan situasi spesifik, terapkan skema yang tepat untuk memperkuat dan melindungi struktur guna memastikan struktur tersebut dapat terus beroperasi dengan aman.

Kesimpulan pengujian

1) Berdasarkan hasil pengujian, sesuai dengan Standar Penilaian Keandalan Pabrik Industri GBJ144-90, tingkat keamanan struktur cerobong asap berada pada level tiga; tingkat kegunaannya berada pada level tiga.

2) Kondisi struktur cerobong asap belum cukup aman dalam kondisi penggunaan saat ini, tetapi penguatan masih diperlukan. Setelah langkah-langkah penguatan yang tepat dilakukan, struktur tersebut dapat terus digunakan dengan aman selama beberapa tahun.

Skema metode penguatan struktural

Pemilihan metode penguatan struktural

Dibandingkan dengan tulangan pelat baja yang direkatkan, perekatan tulangan serat karbon memiliki keunggulan yang lebih menonjol. Material serat karbon ringan dan kuat, tahan terhadap suhu tinggi dan korosi, serta konstruksinya lebih mudah. Untuk situasi spesifik proyek ini, di satu sisi, terdapat lingkungan korosif tertentu di pembangkit listrik termal, di sisi lain, saat cerobong asap beroperasi, permukaannya memiliki suhu yang lebih tinggi, sehingga lebih cocok untuk penggunaan serat karbon. Oleh karena itu, proyek ini memutuskan untuk menggunakan serat karbon sebagai metode penguatan struktur utama.

Skema penguatan struktural

1) Klasifikasikan semua retakan. Lebar retakan tidak kurang dari 0,2 mm untuk grouting, dan lebar retakan kurang dari 0,2 mm untuk penyegelan permukaan.

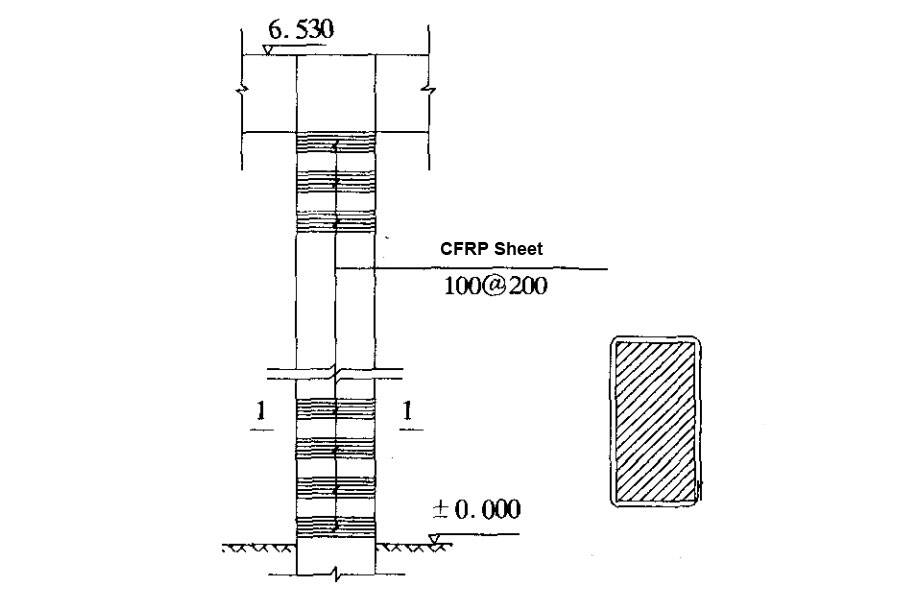

2) Struktur penahan beban utama seperti kolom rangka, balok, dan pelat dasar cerobong asap diperkuat dengan kain serat karbon. Sebagian besar struktur penahan beban utama pada dasarnya masih utuh, dan kedalaman karbonisasinya kurang dari ketebalan lapisan pelindung batang baja, sehingga tidak akan menyebabkan kerusakan pada batang baja dalam jangka pendek. Meskipun kekuatan beton aktual lebih rendah dari kekuatan desain awal, celahnya tidak terlalu besar. Karena beban operasi dan kondisi struktur lainnya tidak berubah, beban kerja perekatan serat karbon harus mengacu pada gambar desain awal struktur dan hasil inspeksi dan penilaian, serta dihitung sesuai dengan peraturan nasional yang relevan.

3) Setelah perawatan retak dan konstruksi perekatan serat karbon, perawatan anti-korosi menyeluruh dilakukan pada rangka utama dan seluruh struktur beton badan cerobong asap.

4 Poin penting konstruksi perkuatan struktur

1) Grouting retakan menggunakan teknologi grouting tipe injeksi bertekanan rendah dan kecepatan rendah, menggunakan lem resin epoksi dengan viskositas rendah, kekuatan tinggi, permeabilitas tinggi, dan waktu pengeringan yang terkendali. Saat menyegel, pertama-tama perlu menggunakan mesin untuk mengukir alur berbentuk "U" di sepanjang arah retakan, lalu bersihkan dan oleskan lem untuk menyegelnya.

2) Perekatan serat karbon telah digunakan di Tiongkok selama bertahun-tahun, dan teknologi konstruksinya relatif matang. Ada dua poin penting yang perlu diperhatikan dalam konstruksi:、

a. Kualitas dan penggunaan perekat struktural. Pertama, perekat harus merupakan produk berkualitas yang memenuhi peraturan nasional terkait. Kedua, pemasangan dan pengoperasian di lokasi konstruksi harus sesuai dengan lingkungan penggunaan dan persyaratan operasional yang ditentukan. Jika tidak, hal ini akan memengaruhi kekuatan koloid dan bahkan dapat menyebabkan koloid rusak total dalam kasus yang parah.

b. Perawatan permukaan perekat. Permukaan perekat beton harus dipoles, dibersihkan, diratakan, diperbaiki, dan ditiup untuk memastikan permukaan perekat rata, bersih, dan kering untuk memastikan efek perekatan yang baik, dan bahan perbaikan harus memiliki daya rekat yang baik dengan bahan dasar.

3)Antikorosi mengadopsi cat anti korosi resin epoksi dengan permeabilitas dan ketangguhan tertentu, kekuatan tinggi dan anti-penuaan.

Kesimpulan

Struktur cerobong asap telah beroperasi selama lebih dari 3 tahun sejak diperkuat, dan semua aspek berada dalam kondisi aman, menunjukkan bahwa efek penguatannya baik. Teknologi penguatan serat karbon memiliki keunggulan unik, aman dan andal, konstruksi cepat dan nyaman, efeknya luar biasa, serta memiliki beragam nilai popularisasi dan aplikasi.
