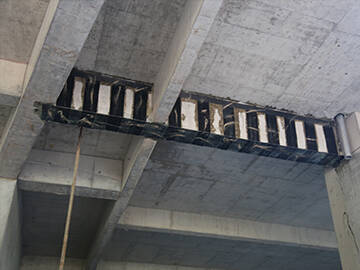

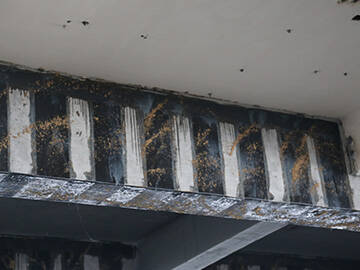

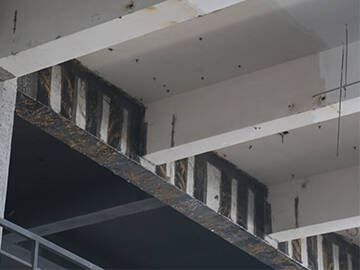

Penguatan Balok Beton

Ikhtisar Proyek

Sebuah proyek konstruksi di Suzhou memiliki rangka lima lantai, fondasi independen di bawah kolom, dan fondasi strip di bawah kolom parsial. Ukuran balok pondasi adalah 1100mm x 800mm. Pada tahap konstruksi kedua dari proses pengelasan tumpang tindih tulangan balok pondasi, karena alasan manajemen teknik, tulangan HRB40025 dilas dengan batang las tipe E43, yang menyebabkan patah getas pada uji tumpang tindih dan gagal dalam uji sambungan las.

Karena banyaknya balok pondasi yang terlibat, biaya rekonstruksi relatif tinggi. Setelah konsultasi multi-pihak, disepakati bahwa lembaga desain akan menerbitkan rencana yang sama. Setelah penelitian dan analisis, para perancang mengajukan skema perkuatan serat karbon berdasarkan spesifikasi teknis terkini untuk perkuatan struktur beton. Mencapai teknologi canggih, aman dan aplikatif, ekonomis dan wajar, serta menjamin kualitas.

Perhitungan desain dan metode perkuatan struktur

Perhitungan Desain

Menurut gambar konstruksi struktur asli, tulangan utama di bagian bawah balok pondasi adalah 8025 dan tulangan utama pada permukaan balok berukuran 16. Menurut konsultasi bersama pemilik, desain, pengawasan, dan konstruksi, kekuatan desain batang baja yang kualitas pengelasannya tidak memenuhi persyaratan desain dikurangi menjadi 210MPa, dan dengan mempertimbangkan faktor yang menguntungkan bahwa posisi pengelasan adalah posisi dengan tegangan lebih rendah, tulangan hanya dilas ke permukaan atas balok. Pada sambungan, tulangan setara dengan 8 batang baja 25 dengan kekuatan 150MPa. Bahan yang sama menggunakan kain serat karbon, kekuatan tarik pamungkas adalah 3550MPa, ketebalan t adalah 0,167mm/lapisan, dan modulus elastisitas adalah 2,35x105MPa.

Rencana penguatan struktural

Berdasarkan perhitungan desain, dengan mempertimbangkan situasi konstruksi aktual di lokasi, jika direkatkan dalam dua lapisan, panjang pasta adalah 2000 mm, lapisan bawah 900 mm, dan lapisan permukaannya adalah kain serat karbon 750 mm. Jika direkatkan dalam tiga lapisan, panjang pasta adalah 2700 mm. Lapisan bawah 600 mm, lapisan kedua 600 mm, dan lapisan permukaannya adalah kain serat karbon 450 mm.

Prosedur konstruksi serat karbon dan persyaratan proses

Sebelum konstruksi tulangan serat karbon, sebagian beban harus dihilangkan semaksimal mungkin untuk meminimalkan beban pada struktur atau komponen selama konstruksi pasta serat karbon. Proses konstruksi tulangan meliputi: perawatan dasar beton, pelapisan primer, perbaikan cacat dengan dempul epoksi, pelapisan lembaran serat karbon, pengeringan, dan penerimaan.

Kesimpulan

Berdasarkan contoh proyek ini, tulangan serat karbon memiliki karakteristik kekuatan tinggi, konstruksi yang nyaman, teknologi tulangan yang andal, dan efek penguatan yang baik. Proyek ini telah beroperasi selama 3 tahun dan dalam kondisi baik. Oleh karena itu, kami yakin bahwa penggunaan serat karbon untuk memperkuat balok beton bertulang dengan kekuatan tarik yang tidak memadai akibat pengelasan tulangan longitudinal telah berhasil.
