Struktur Ruang Bawah Tanah

Proyek

Ruang bawah tanah sebuah gedung memiliki 2 lantai untuk garasi, bangunan utama memiliki 14 lantai untuk bangunan tempat tinggal, dan bangunan podium memiliki 1 lantai. Setelah pembangunan atap negatif dua lantai ruang bawah tanah selesai, proyek dihentikan sementara karena berbagai alasan. Selama masa penghentian, kurangnya pemeliharaan drainase lubang pondasi menyebabkan muka air tanah naik secara bertahap, dan akhirnya melewati atap negatif dua lantai yang telah selesai. Struktur yang terendam air rentan terhadap efek korosi air tanah, perendaman, dan daya apung air tanah, yang mengakibatkan retakan pada beberapa balok, pelat, dan dinding, serta korosi pada batang baja karbon beton.

Kerusakan komponen

1) Dinding. Sebagian dinding geser memiliki retakan vertikal yang panjang, dan kedua sisi dinding retak. Lebar retakan inspeksi di lokasi adalah 0-0,2 mm di 5 titik dan 0,2-0,4 mm di 16 titik. Lebar retakan inspeksi di lokasi tidak melebihi batas spesifikasi.

2) Balok. Terdapat 30 tanda karat pada posisi sengkang di bagian bawah balok, 11 retakan pada arah sengkang muncul di kedua sisi balok, 8 retakan miring muncul di sisi dan bagian bawah ujung balok, lebar retakan 0,2 mm, dan batang baja terkorosi.

3) Pelat lantai. Terdapat 14 retakan tidak beraturan pada pelat cor di tempat dengan lebar retakan 0,2 mm. Bekas air yang terlihat jelas pada retakan di lokasi, dan sebagian besar bagian bawah pelat memiliki bekas karat di sepanjang arah batang baja bertulang.

4) Kolom. Kecuali dua kolom rangka yang mengalami korosi pada batang baja, tidak ditemukan retakan dan kelainan lain pada kolom rangka lain yang diperiksa.

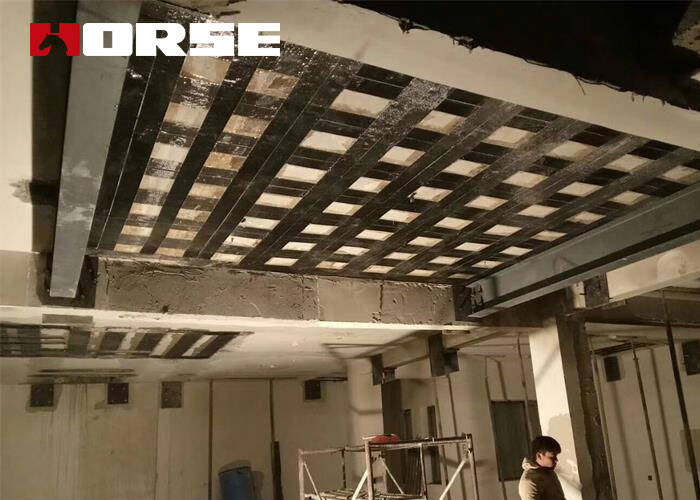

Penguatan kain serat karbon

1 Proses konstruksi

①Pembersihan; ②Perbaikan struktur asli; ③Perawatan antarmuka; ④Primer kuas; ⑤Perbaikan, ratakan, kuas, tempelkan material serat dan rawat; ⑥Pemeriksaan kualitas konstruksi; ⑦Pembuatan lapisan permukaan pelindung.

2 Persyaratan teknis untuk penguatan kain serat karbon

1) Setelah perbaikan, tulangan beton dan bagian perekatan yang memperlihatkan permukaan agregat baru harus diperbaiki dan diratakan lebih lanjut. Gunakan lem perbaikan struktural untuk memperbaiki dan memulihkan cacat seperti lubang besar, permukaan cekung, dan rusuk yang terbuka. Bagian dengan perbedaan undakan dan sudut internal harus dicat hingga menjadi permukaan lengkung yang halus. Tepi dan sudut komponen harus dipoles hingga membentuk sudut membulat dengan radius minimal 25 mm. Setelah proses di atas selesai, permukaan beton harus dibersihkan dan dijaga tetap kering.

2) Kadar air permukaan beton tempat material serat direkatkan tidak boleh lebih dari 4%, dan tidak boleh lebih dari 6%. Beton yang kadar airnya melebihi batas tersebut harus dikeringkan secara manual, atau direkatkan dengan lem struktural khusus untuk permukaan dengan kadar air tinggi.

3) Kualitas ikatan antara material komposit serat dan beton dapat diperiksa dengan metode palu atau metode deteksi efektif lainnya. Total area ikatan efektif yang dikonfirmasi menurut hasil inspeksi tidak boleh kurang dari 95% dari total area ikatan. Saat mendeteksi, material komposit serat yang ditempel harus dibagi menjadi beberapa zona, dan area drum berongga harus ditentukan area per area. Jika area drum berongga tunggal kurang dari 10000mm, metode injeksi diperbolehkan untuk mengisi dan memperbaiki. Jika area drum berongga tunggal lebih besar dari atau sama dengan 10000mm, harus dipotong dan diperbaiki, dan jumlah material komposit serat yang sama harus dipasang kembali. Saat menempel, panjang tumpang tindih di setiap ujung arah gaya (arah sepanjang serat) tidak boleh kurang dari 200mm. Jika jumlah lapisan perekat melebihi 3 lapisan, panjang tumpang tindih tidak boleh kurang dari 300mm; panjang tumpang tindih pada masing-masing sisi arah tanpa tekanan (arah serat silang) dapat diambil sebesar 100 mm.

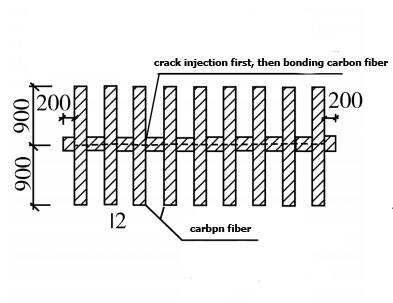

Penguatan retak

1) Lebar retakan kurang dari 0,2 mm. Permukaan retakan harus dirawat terlebih dahulu, baru kemudian serat karbon direkatkan pada sambungannya.

2) Lebar ≥0,2 mm menembus retakan. Perlakuan penuangan alur-V harus dibuka pada retakan, retakan harus diisi dengan sambungan, dan kemudian serat karbon harus direkatkan pada sambungan.

3) Retak non-penetrasi. Jika retakan tidak menembus struktur, hanya perlu dilakukan perawatan perkuatan serat karbon pada sisi retakan.

4) Retakan diisi dengan lem dan disegel. Jika terdapat bantalan atau lapisan permukaan bangunan lainnya pada pelat beton, retakan harus dibersihkan dan diperiksa ulang. Saat melakukan grouting bertekanan untuk menutup retakan, konstruksi harus dilakukan sesuai dengan persyaratan berikut: ① mengubur nosel grouting; ② menyegel sambungan agar retakan membentuk rongga tertutup; ③ inspeksi segel; ④ grouting bertekanan dengan resin epoksi yang dimodifikasi (tekanan grouting harus 0,2~0,4 MPa); ⑤ Setelah grouting selesai, lepaskan nosel grouting dan segel dengan semen epoksi.

Kata penutup

Dengan menggunakan serat karbon untuk memperkuat retakan dinding basement, balok, dan pelat, kinerja mekanis struktur ditingkatkan, dan daya dukung struktur ditingkatkan. Selain itu, perhatian harus diberikan pada perbaikan dan penyegelan retakan di dinding dan pelat, sehingga masalah kebocoran dinding geser dan pelat beton pada permukaan basement yang menghadap air telah dipecahkan. Penggunaan serat karbon meningkatkan kecepatan konstruksi perbaikan dan penguatan struktural, dan tidak memerlukan alat konstruksi yang rumit dan peralatan konstruksi profesional. Operasinya sederhana, kualitas konstruksi mudah dijamin, dan ukuran struktur dan berat sendiri pada dasarnya tidak meningkat. Itu dapat meningkatkan ketahanan korosi dan daya tahan struktur, meningkatkan keamanan struktur, memperpanjang masa pakai bangunan, dan dapat sangat mengurangi biaya perbaikan dan penguatan.
