Balok Rangka Diperkuat

Sebuah bangunan hunian komersial 6 lantai dengan struktur rangka terbakar pada bulan Oktober 2018. Kebakaran berlangsung sekitar 1,5 jam; pelat prefabrikasi di lantai tiga retak di banyak tempat dan terdapat rongga. Sebagian ubin lantai di lantai tiga pecah. Retakan diagonal pada dinding partisi mencapai panjang 1,3 m dan lebar retakan maksimum 3,4 mm.

Desain tulangan balok yang rusak

Mendeteksi dan menganalisa balok yang rusak, batang beton dan baja pada daerah tarik balok mengalami kerusakan, dan menganalisa gaya yang terjadi pada balok

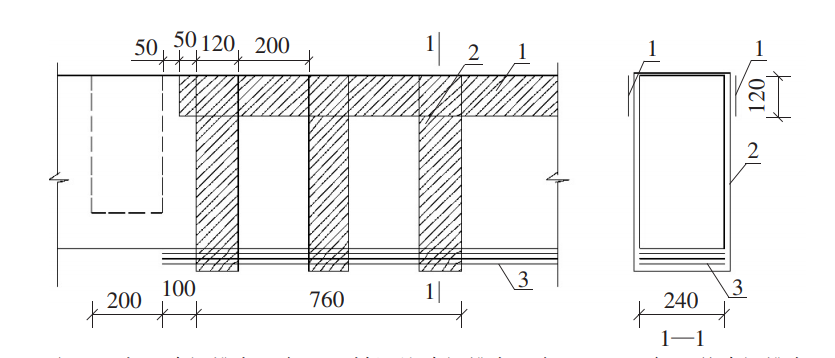

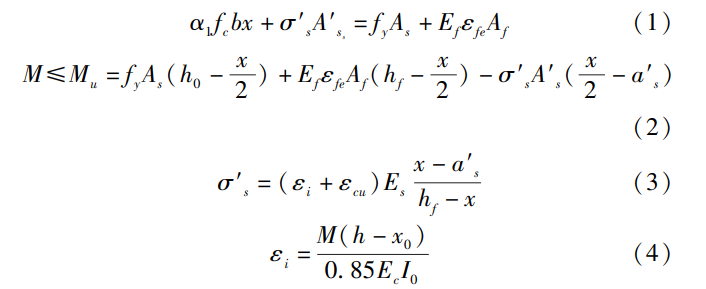

Melalui perhitungan dan analisis, pembungkus serat karbon digunakan untuk memperkuat balok yang rusak. Substitusikan kondisi yang diketahui ke dalam rumus: Af = 47,64 mm², dan dihitung bahwa dibutuhkan tiga lapis pembungkus serat karbon. Tambahkan satu strip pembungkus serat karbon di sisi balok, dan tambahkan tiga strip di ujung balok.

Teknologi konstruksi

1) Persiapan konstruksi. Lepaskan semua beban dari rumah, siapkan pembungkus serat karbon, lem struktural, gunting, dan peralatan lainnya.

2) Perawatan permukaan dasar. Pahat dan bersihkan bagian yang diperkuat.

3) Oleskan primer untuk memperbaiki permukaan perekat.

4) Tempelkan lapisan serat karbon. Oleskan lem struktural, tempelkan lapisan serat karbon, dan gulung beberapa kali dengan rol. Setelah menempelkan tiga lapis lapisan serat karbon, kikis lem permukaan agar lem meresap sepenuhnya ke dalam serat karbon.

5) Aplikasikan cat tahan api dan insulasi panas. Aplikasikan cat tahan api dan insulasi panas TB thin pada area yang ditempeli lapisan serat karbon beberapa kali hingga mencapai ketebalan 6 mm sesuai desain. Jarak olesan harus 5 mm hingga 10 mm di luar batas lapisan serat karbon untuk memastikan efek insulasi api dan panas.

Kata penutup

Perkuatan proyek ini mempertimbangkan secara komprehensif faktor-faktor seperti rasionalitas gaya, kemudahan konstruksi, dan keekonomisan. Konstruksi selesai dan mulai beroperasi pada Desember 2018. Setelah satu tahun pengujian, retakan pada balok, pelat, dan ubin pelat tidak berkembang lebih lanjut, yang memenuhi persyaratan spesifikasi dan dapat digunakan sebagai referensi untuk proyek serupa.
