Balok Beton Bertulang

Ikhtisar Proyek

Sebuah bangunan dari proyek tertentu merupakan struktur dinding geser rangka beton bertulang cor di tempat. Bangunan tersebut memiliki satu lantai di bawah tanah, 19 lantai di atas tanah, dan tinggi bangunan 54,9 m. Di antara bangunan-bangunan tersebut, kuat beton desain balok di lantai empat adalah C30. Unit pengujian menggunakan metode pantul untuk mendeteksi kuat tekan balok beton: 24,3 MPa, dan kuat tekan beton balok tersebut dinilai tidak memenuhi syarat. Direncanakan untuk menggunakan tulangan serat karbon sebagai tulangan.

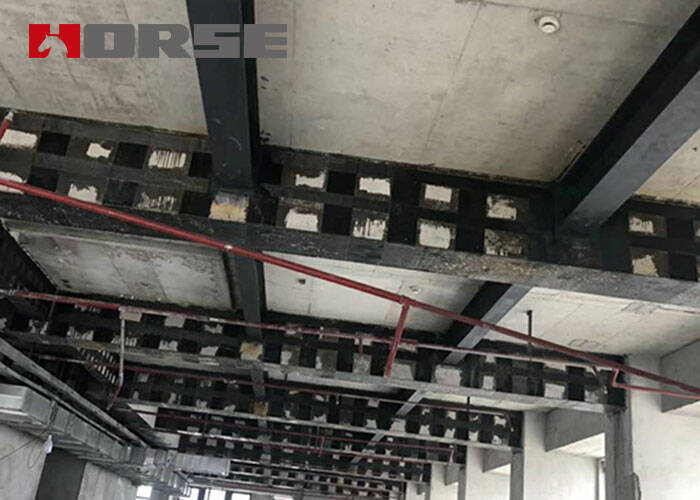

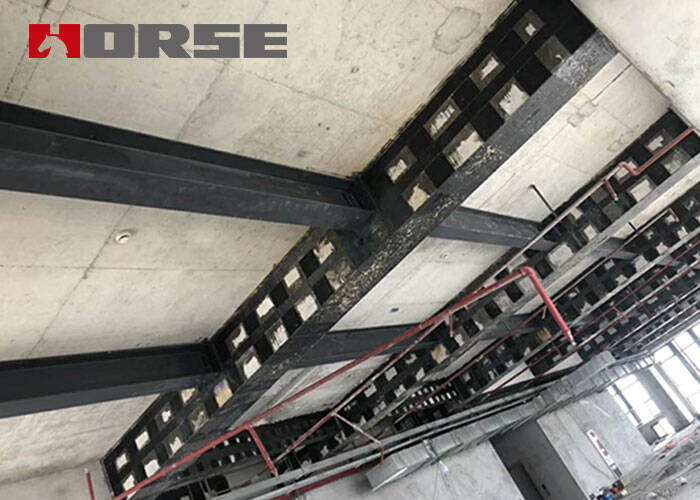

Balok rangka direncanakan akan diperkuat dengan perkuatan serat karbon. Keuntungan perkuatan struktur lentur dengan metode perkuatan serat karbon:

(1) Kekuatan tinggi (sekitar 10 kali lipat kekuatan batang baja biasa), dan efeknya baik;

(2) Ringan, pada dasarnya tidak ada peningkatan bobot dan ukuran penampang struktur, fleksibilitasnya baik, mudah dipotong, dan memiliki berbagai macam aplikasi;

(3) Setelah perkuatan, daya dukung, ketahanan korosi, dan daya tahan struktur dapat ditingkatkan secara signifikan;

Penguatan balok

Ambil bagian bawah balok dan tempelkan serat karbon selebar 100 mm

Tulangan penampang miring balok

Pilih kain serat karbon sekunder setebal 0,111 mm, lebar 200 mm, satu lapis, jarak 250 mm

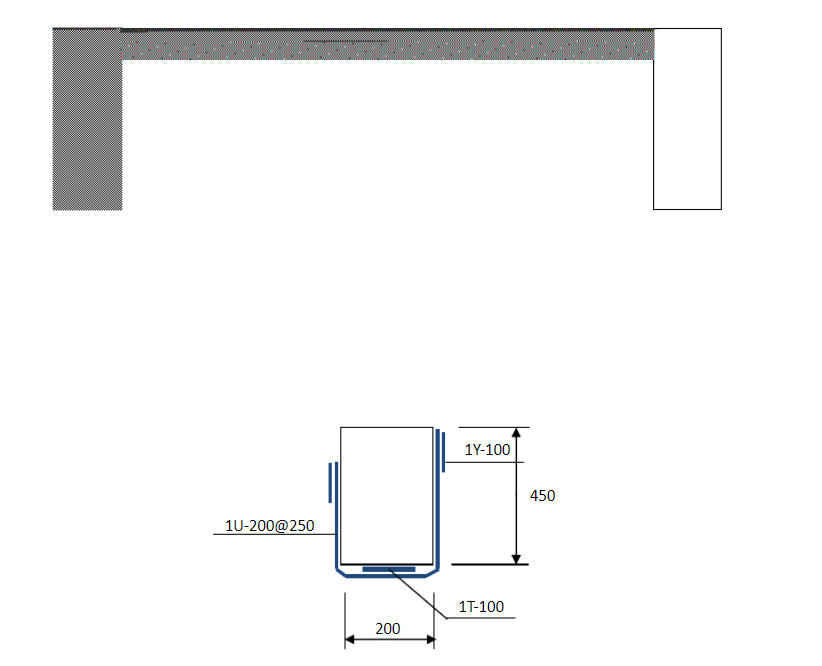

Deskripsi tulangan balok dengan serat karbon:

1. Material tulangan terbuat dari kain serat karbon berkekuatan tinggi kelas dua, 200g/m2, tebal 0,111mm;

2. Lem serat karbon menggunakan lem Kelas A;

3. Tepi dan sudut balok dipoles hingga sudut membulat R≥20mm;

Lapisan kain serat karbon selebar 100 mm direkatkan di bagian bawah balok. Kain serat karbon berbentuk lingkaran U ini memiliki lebar 200 mm, dengan jarak 250 mm, dan lapisan kain serat karbon selebar 100 mm di setiap sisinya.
