Balai Peringatan Tan Kah Kee

Gambaran Umum Proyek

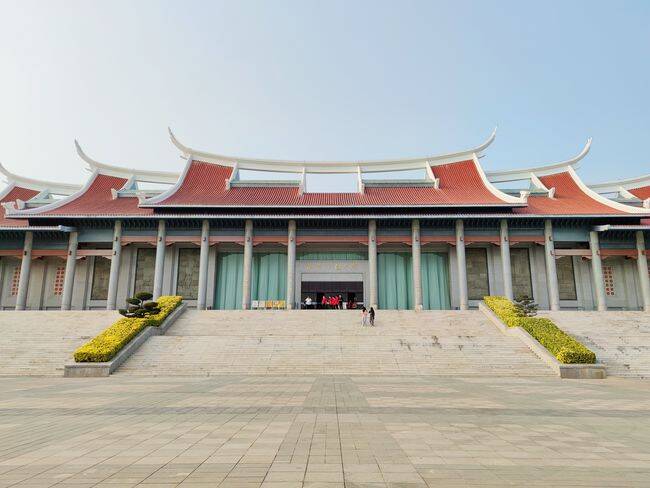

Balai Peringatan Tan Kah Kee dibangun pada tahun 1982 dan terletak di Universitas Huaqiao di Quanzhou, Fujian. Balai ini dibangun untuk mengenang pemimpin Tionghoa perantauan yang terkenal dan patriotik, Tn. Tan Kah Kee, yang didanai oleh warga Tionghoa perantauan. Balai peringatan ini meliputi area seluas 12.000 m2, dengan luas bangunan 7.436 m2, dan tinggi bangunan 23,9 m. Balai ini terdiri dari bangunan depan dan auditorium. Sekarang, balai ini digunakan sebagai auditorium Universitas Huaqiao.

Alasan untuk transformasi

Karena sudah hampir 40 tahun sejak selesai dibangun, fasilitas internal gedung peringatan sudah ketinggalan zaman, fasilitas dan peralatan pendukung belum memadai, dan pemanfaatan fungsinya belum memadai, sehingga tidak dapat lagi memenuhi kebutuhan pertunjukan budaya mahasiswa, lomba menyanyi skala besar, dan pertunjukan budaya lainnya. Selain itu, sistem proteksi kebakaran gedung peringatan masih kurang, dan ketahanan seismik bangunannya belum memadai. Auditorium perlu dimodifikasi dan dirancang dari segi arsitektur, akustik, pasokan air dan drainase, proteksi kebakaran, HVAC, listrik, pencahayaan, suara, mesin panggung, dan ketahanan seismik bangunan.

Analysis of Structural Reconstruction and Reinforcement

(1) Struktur rangka

Struktur rangka pada dasarnya tidak mempertimbangkan desain seismik, dan sengkang balok dan kolom tidak memenuhi persyaratan seismik.

(2) Distribusi kekakuan tidak merata

Karena Zona II terpisah dari Zona I di atas fondasi, ujung struktur Zona I adalah rangka lengkung bentang lebar dengan kekakuan yang buruk, yang memiliki perbedaan kekakuan yang jelas dari struktur atap pelana di ujung lainnya, dan distribusi kekakuannya jelas tidak merata. Menyebabkan kerusakan torsi pada struktur akibat gempa bumi.

(3) Tidak memenuhi persyaratan spesifikasi

Penguatan beberapa kolom, balok dan pelat tidak dapat memenuhi persyaratan spesifikasi.

(4)Metode penambahan dan hubungan gaya

Setelah bangunan diperbaiki dan direkonstruksi, sistem rak anggur perlu ditambahkan ke panggung, dan metode pemasangan serta hubungan gaya antara sistem rak anggur bentang besar dan struktur asli perlu ditentukan.

(5) rangka atap baja

Renovasi dan perbaikan telah menyebabkan berat plafon gantung, lampu, AC, dll. dari rangka atap baja bertambah, dan rangka atap baja menanggung peningkatan beban yang sesuai, dan rangka atap baja perlu diperkuat.

(6) Masalah keamanan seismik

Parapet atap setinggi 3,5 m, dan hanya kolom struktural dan balok cincin yang digunakan. Selama gempa bumi, efek whiplash menyebabkan dinding runtuh, dan masalah keamanan seismik yang disebabkan oleh kejatuhan perlu dipertimbangkan. Oleh karena itu, perlu untuk mempertimbangkan tidak hanya masalah yang diangkat dalam laporan penilaian, tetapi juga peningkatan beban yang disebabkan oleh renovasi sebagian struktur dan peningkatan penggunaan fasilitas karena renovasi dan renovasi. Selain itu, saat aula peringatan dirancang, negara saya tidak memiliki standar yang relevan untuk desain seismik, jadi harus juga fokus pada peningkatan kinerja seismik keseluruhan struktur dan desain perkuatan seismik untuk bagian-bagian yang mudah rusak oleh gempa bumi. Dulu diperlukan untuk memperkuat tindakan anti-seismiknya.

Penguatan struktur seismik

Desain perkuatan seismik proyek ini terutama mencakup dua aspek:

(1) Perkuatan seismik dilakukan pada bangunan yang belum dipertimbangkan untuk perkuatan seismik. Pada saat perancangan perkuatan dilakukan, tindakan perkuatan seismik harus dilakukan sesuai dengan persyaratan standar penilaian seismik, yang lebih tinggi dari intensitas perkuatan seismik di wilayah tersebut;

(2)Tata letak struktur tidak teratur, dan kekakuan struktur tidak merata. Perlu dilakukan tindakan untuk mengurangi perbedaan kekakuan struktur dan meningkatkan kekakuan torsional struktur.

Desain struktur rak anggur panggung

Karena persyaratan fungsional panggung, perlu ditambahkan rak anggur untuk mengangkat dan menurunkan latar panggung, lampu, dan tiang lainnya. Rak anggur terletak di atas panggung, ukurannya 15m × 24m

Balok struktur baja digunakan untuk membuat rangka atap anggur dan ditopang oleh balok dan kolom di sekitar panggung. Keuntungannya adalah rangka atap baja tidak perlu diperkuat. Kerugiannya adalah struktur rangka atap anggur tinggi karena bentangnya yang besar. Setelah perbandingan dan koordinasi yang menyeluruh dengan mesin dan peralatan panggung, rangka atap anggur ditempatkan dekat dengan tali bawah rangka atap untuk mengatasi masalah ketinggian, dan solusi ini diadopsi.

Desain tulangan rangka atap baja

Renovasi dan renovasi telah menyebabkan berat plafon gantung, lampu, AC, dll. dari rangka atap baja meningkat, dan rangka atap baja menanggung peningkatan beban yang sesuai. Setelah memeriksa ulang dan menghitung, daya dukung tali bawah dari dua rangka atap baja pada posisi jembatan lampu permukaan sedikit tidak mencukupi, dan tali bawah rangka atap baja adalah baja sudut ganda. Oleh karena itu, tali bawah diperkuat dengan dua batang baja yang dilas. Kekuatan batang baja adalah HRB335 dan diameternya 25mm.
