Renovasi Rumah Sakit

Gambaran umum proyek penguatan

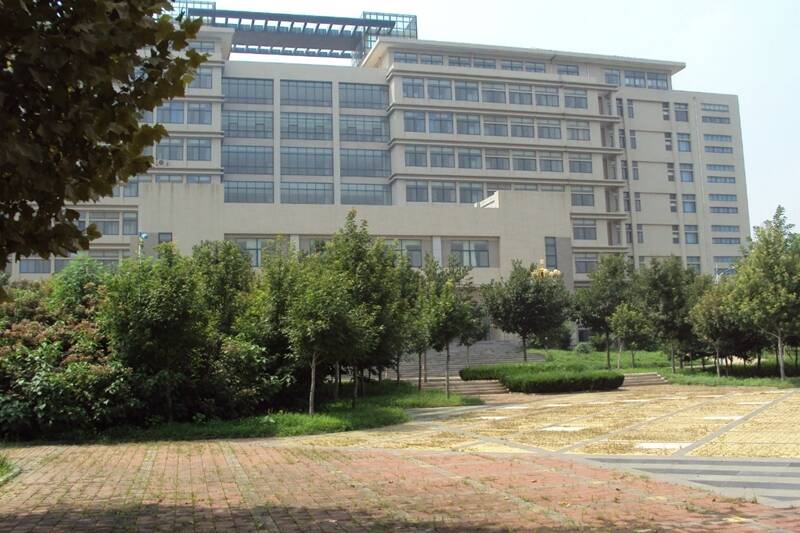

Bangunan eksperimen pengajaran Universitas Pengobatan Tiongkok selesai dibangun pada tahun 2003. Struktur dinding geser rangka beton bertulang, satu tingkat basement, 15 lantai di atas tanah. Sebagian besar desain awal adalah untuk kantor dan ruang kelas (beban hidup 2,0KN/㎡. Kemudian, bangunan tersebut diserahkan ke Rumah Sakit Provinsi Pengobatan Tradisional Tiongkok, yang memutuskan untuk mengubah bangunan ini menjadi gedung bangsal. Semua bangunan bangsal saat ini dirancang sebagai kamar standar hotel. Perlu menambah toilet dan sebagian dinding partisi. Karena persyaratan desain arsitektur gedung bangsal, perlu menambah toilet umum baru, lift, dll. Justru karena perubahan fungsional yang disebutkan di atas, beban berubah, dan balok lokal tidak akan memenuhi persyaratan desain rekonstruksi saat ini. , Perlu diperkuat.

Setelah beberapa demonstrasi program dan perbandingan kelayakan ekonomi dan teknis, dan persyaratan periode konstruksi sangat mendesak, diputuskan untuk menggunakan bahan komposit serat karbon untuk penguatan.

Desain yang diperkuat

Asumsi dasar

Perhitungan daya dukung maksimum balok beton yang diperkuat dengan bahan serat karbon mengadopsi asumsi dasar berikut:

(1) Pengaruh beton pada zona tegangan diabaikan;

(2) Setelah balok ditekuk, regangan beton, baja, dan serat karbon sesuai dengan asumsi penampang datar;

(3) Bahan serat karbon mengadopsi hubungan tegangan-regangan elastis linier: ocf=Ecf*ecf dan ecf<0,01.

Pada desain ini, 2 lapis kain serat karbon selebar 300 mm direkatkan pada bagian bawah balok. Setelah penguatan, nilai desain momen lentur maksimum balok ini telah ditingkatkan sebesar 22%.

Metode konstruksi

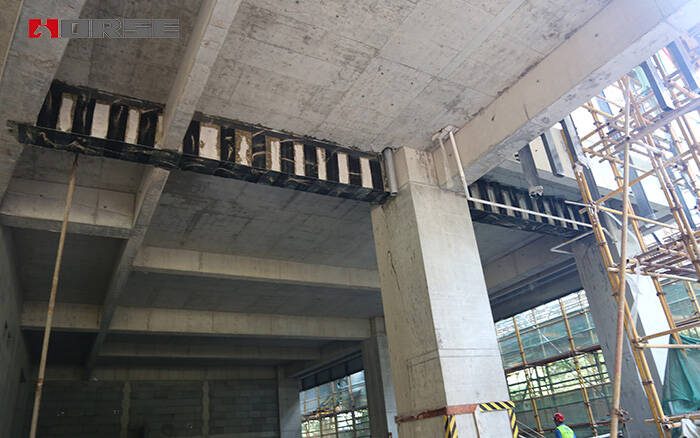

Untuk memperkuat penelusuran kain serat karbon di bagian bawah balok dan meningkatkan ketahanan geser balok, dua dorong berbentuk U selebar 200 mm direkatkan pada setiap sisi ujung balok, dan dua kotak berbentuk U selebar 100 mm direkatkan pada setiap sisi persimpangan balok primer dan sekunder.

Tinggi perekatan perekat berbentuk U harus diambil sebagai tinggi bagian komponen. Untuk bentuk pasta berbentuk U, disarankan untuk menempelkan manik lembaran serat karbon memanjang di ujung atas.

Dengan mempertimbangkan faktor-faktor yang sangat dipengaruhi oleh lokasi konstruksi saat kain serat karbon direkatkan dalam beberapa lapisan, disarankan agar jumlah lapisan kain serat karbon yang direkatkan pada anggota lentur tidak boleh melebihi 3 lapisan.
