Struktur Utama Perkuatan Hotel

Konten penguatan keamanan utama dari Proyek Hotel SF

(1) Perkuat pondasi dan balok pondasi.

(2) Perbaiki dan perkuat kolom rangka yang rusak.

(3) Perbaiki balok utama rangka yang rusak dan perkuat dengan serat karbon.

(4) Perbaiki lantai dan tangga yang rusak dan tempelkan tulangan serat karbon.

Tulangan kolom

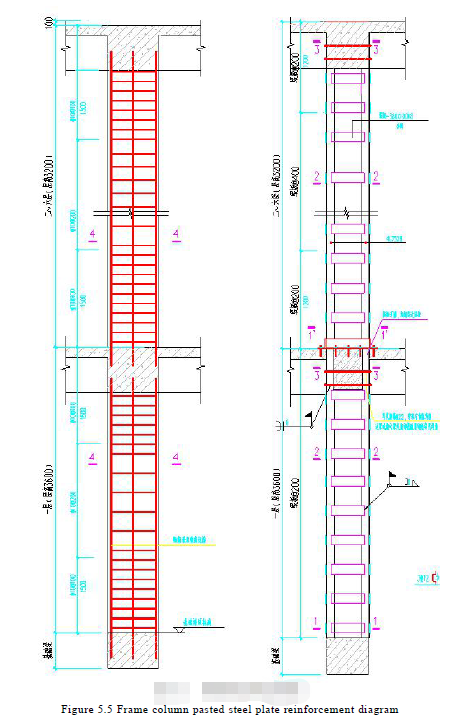

(1) Metode perkuatan kolom dan pemilihan material

Setelah semua kolom rangka diperbaiki kali ini, metode perkuatan baja melingkar setinggi penuh diadopsi oleh metode perkuatan baja luar.

Dalam hal pemilihan material, pelat baja terbuat dari baja Q235B (baja No. 3), dan spesifikasi baja penampang adalah L75X8. Ketika batang baja yang diberi tegangan longitudinal pada rangka dengan kelas ketahanan seismik 1, 2, dan 3 adalah batang baja biasa, nilai terukur dari kekuatan tarik dan nilai terukur dari kekuatan luluh batang baja harus dikontrol dalam 1,25. Nilai standar dari kekuatan luluh dan nilai terukur dari kekuatan luluh harus lebih rendah dari 1,3, dan nilai terukur dari total perpanjangan batang baja di bawah gaya tarik maksimum tidak boleh kurang dari 9%. Lebar reng adalah 100mm, tebalnya 80mm, dan jarak antar reng adalah 200/400mm. Perbaikan dan penguatan kolom rangka menggunakan lem struktural berkekuatan tinggi untuk merekatkan HM-120.

Sebelum penguatan, sebagian besar beban hidup yang bekerja pada balok dihilangkan. Permukaan kolom dan balok asli dipahat 10mm-15mm, dan tepi dan sudut dicukur. Permukaan sambungan beton baru dan lama dituangkan dengan bubur semen murni sebelum pengecoran permukaan beton lama. Pahat lapisan pelindung rentang panjang pengelasan tulangan utama di bagian bawah balok beton bertulang dan sengkang sisi balok (rentang pengelasan satu sisi) untuk mengekspos permukaan tulangan utama dan sengkang yang dilas dan tulangan longitudinal balok asli di titik pengelasan tulangan pendek yang menghubungkan mengekspos setengah dari diameternya. Permukaan sambungan beton dari batang baja yang tidak dilas harus dipotong, dan semua fragmen dan buih harus dihilangkan dan dibilas dengan air. Pengelasan tulangan mengadopsi metode pengelasan tersegmentasi, berlapis, simetris, dan lompat. Panjang jahitan las satu sisi adalah 10d, panjang jahitan las dua sisi adalah 5d, tinggi jahitan las tulangan utama adalah 6mm, dan tinggi jahitan las sengkang adalah 5mm.

Sebelum menuangkan material grouting berkekuatan tinggi, permukaan balok asli harus disiram air 24 jam sebelumnya, dan pasta semen harus disikat sesuai dengan proporsi 1:0,4. Untuk memudahkan penuangan, bukaan miring pada bekisting dilengkapi dengan bukaan penuangan dan pemadatan berbentuk tanduk, yang tingginya sekitar 100 mm dari beton lama. Ketika beton bertulang mencapai C15, bagian yang menonjol pada sisi balok dihilangkan.

Tulangan longitudinal yang diperkuat pada bagian bawah balok harus dibor dan ditanam ke dalam kolom beton bertulang asli, dan dijangkarkan dengan agen penahan.

Setelah lem dituangkan, proses penguatan perlu dilakukan, dan beton yang baru ditambahkan harus ditutup dan diisolasi tepat waktu serta disiram untuk pengerasan. Waktu pengerasan harus mencapai 14 hari dan dijaga dalam keadaan basah.

Perkuatan balok dan pelat

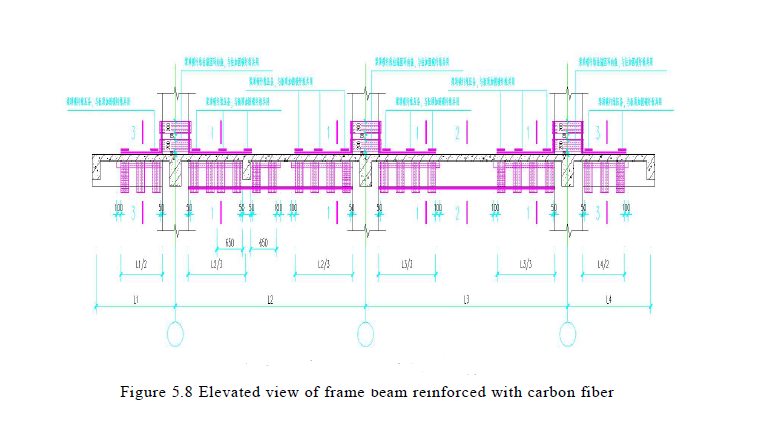

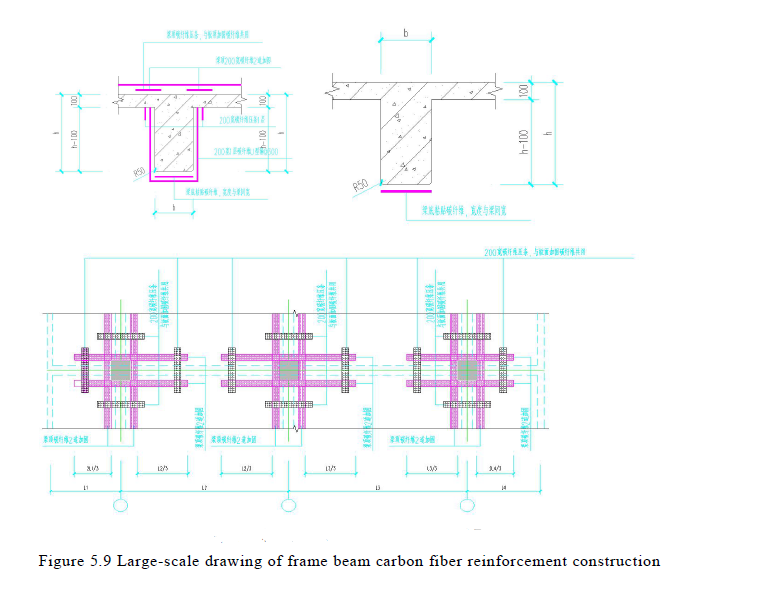

(1) Metode perkuatan balok dan pemilihan material Untuk perkuatan balok, digunakan kain serat karbon yang direkatkan untuk perkuatan. Menggunakan kain serat karbon kelas I berkekuatan tinggi, 300g, laju ekspansi tidak kurang dari 1,7%, cetakan elastis tidak kurang dari 240GPa, ketebalannya 0,167mm, dan tugas standar kekuatan tarik tidak kurang dari 3400MPg. Perekat serat karbon menggunakan lem kelas A yang cocok dengan kain serat karbon.

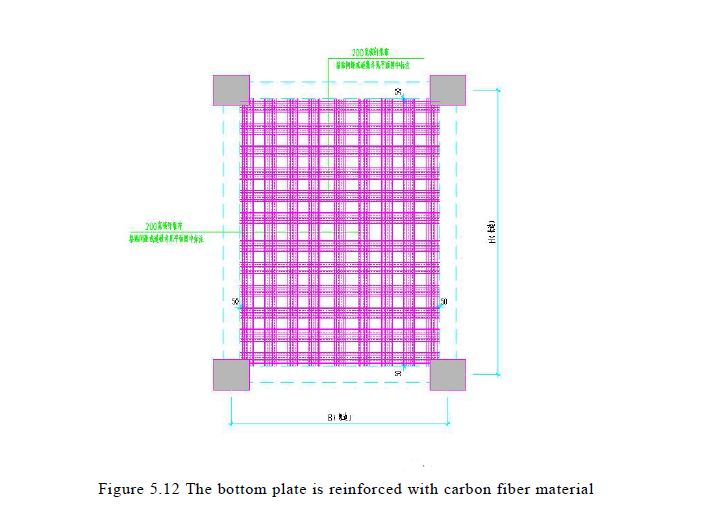

(2)Metode penguatan pelat dan pemilihan material

Penguatan papan juga memilih metode menempelkan kain serat karbon
