Penguatan Balok R.C.

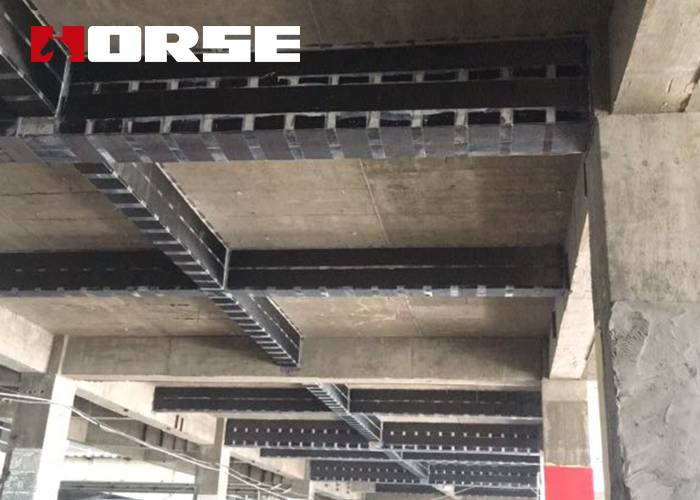

Penguatan Balok R.C. dengan Bungkus yang Diperkuat Serat Karbon

Gambaran Umum Proyek

Badan utama proyek adalah struktur dinding geser rangka bangunan C. Desain awal elevasi dasar balok kanopi pintu masuk utama di sisi selatan Gedung C adalah 6,0 m. Pemilik meminta agar kanopi diubah menjadi lantai datar tiga lantai. Setelah pengecekan desain, empat balok utama yang telah dibangun di lantai tiga harus diperkuat.

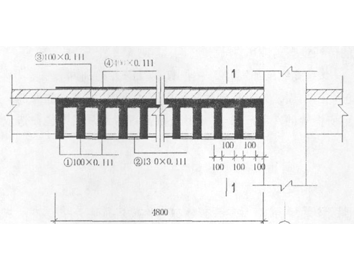

Skema perkuatan balok RC

Akhirnya, setelah analisis, perbandingan, dan demonstrasi yang cermat oleh ketiga pihak, dengan mempertimbangkan tidak meningkatkan ukuran struktur asli, tidak mempengaruhi penggunaan normal pada tahap selanjutnya, memenuhi faktor ekonomi dan kewajaran, keselamatan dalam proses konstruksi, persyaratan perlindungan lingkungan dan periode konstruksi, dll., rencana penguatan kain serat karbon dipilih.

Teknologi penguatan pembungkus serat karbon memiliki keunggulan teknis yang jelas sebagai berikut:

(1)Kekuatan tinggi dan efisiensi tinggi, untuk mencapai tujuan penguatan efisiensi tinggi.

(2) Ketahanan dan daya tahan terhadap korosi, memecahkan masalah korosi kimia yang dihadapi oleh metode penguatan lainnya.

(3)Pada dasarnya tidak menambah berat dan volume komponen, yang tidak diragukan lagi penting dalam perekonomian dan masyarakat di mana setiap jengkal tanah bernilai banyak uang.

(4) Karena merupakan bahan yang fleksibel, bahan ini dapat dipotong sesuka hati, dan digunakan secara luas dalam berbagai jenis struktur, berbagai bentuk struktur, dan berbagai bagian struktur.

(5) Sangat nyaman untuk konstruksi, tidak memerlukan mesin konstruksi besar dan pergantian material di lokasi konstruksi, menempati lebih sedikit ruang, tidak ada pekerjaan basah, efisiensi kerja tinggi, dan ekonomis.

(6) Periode pembangunannya pendek (pemilik mensyaratkan periode pembangunan 8d).

(7)Kinerja mekanis dari struktur yang diperkuat juga sangat jelas. Pertama-tama, kinerja lentur dan geser struktur telah ditingkatkan secara signifikan. Kedua, dapat meningkatkan kekakuan struktur dan menunda perkembangan retakan. Terakhir, juga dapat secara signifikan meningkatkan deformabilitas komponen, meningkatkan keuletan komponen, dan meningkatkan kerapuhan beton asli terhadap kerusakan retak.

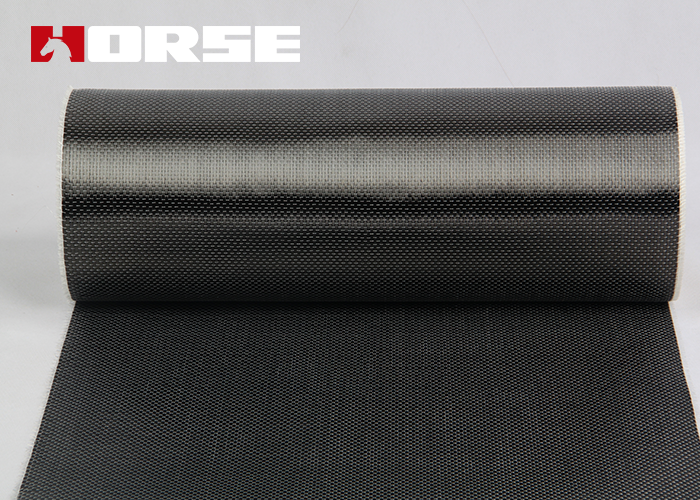

bungkus serat karbon ud

Evaluasi kinerja material serat karbon

(I) Modulus elastisitas serat karbon mendekati modulus elastisitas baja, yang sangat cocok untuk penguatan dan perbaikan struktur batang baja. Pada saat yang sama, kekuatan tarik serat karbon 10 kali lipat dari baja biasa. Ketika efek penguatan yang sama tercapai, jumlah serat karbon lebih banyak daripada baja. Jauh lebih sedikit.

(2) Garam berat serat karbon hanya 200g/m2, yaitu sekitar 1/100 dari pelat baja setebal 3mm. Garam berat ini hampir tidak menambah berat struktur dan tidak menyebabkan penguatan rantai pada struktur.

(3) rentanDalam lingkungan asam lemah, setelah 10.000 siklus beku-cair, kering dan basah bergantian, waktu pencahayaan tertentu, perendaman dalam air panas 70'C selama 30 hari, dll. Daya tahan, ketahanan korosi, dan ketahanan penuaan serat karbon tidak berkurang. Kekuatan lelah masih mempertahankan 80%.

Efek penguatan

Karena penerapan tulangan serat karbon dalam konstruksi sangat mudah, tugas konstruksi tulangan diselesaikan dalam waktu 8 hari, yang memberi waktu untuk konstruksi proses selanjutnya. Kondisi penggunaan saat ini baik, dan tidak ada fenomena abnormal, yang menunjukkan bahwa perawatan tulangan proyek ini efektif dan andal.
