Penguatan Bangunan Kantor Beton

Gambaran Umum Proyek

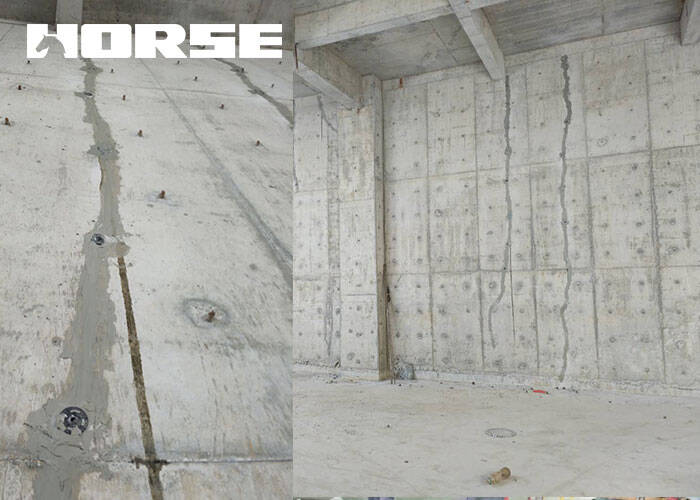

Bangunan tersebut awalnya merupakan gedung perkantoran dengan struktur rangka, dibangun pada tahun 2001, dengan 1 lantai bawah tanah, 8 lantai di atas tanah, dan 10 lantai di lokasi, dengan pondasi rakit tiang pancang. Menurut tata letak baru, area kantor timur dari lantai 3-5 diubah menjadi ruang komputer, dan area kantor parsial di lantai 6 diubah menjadi ruang komputer. Menurut laporan pengujian dan penilaian yang diberikan oleh unit penilaian profesional, balok-balok individual dari bangunan asli memiliki retakan, dan penggunaan normalnya menimbulkan bahaya keselamatan. Setelah ruang komputer diubah, beban bangunan bertambah lebih banyak, sehingga bangunan asli harus direnovasi dan diperkuat.

Desain yang diperkuat

Dalam perancangan rekonstruksi dan penguatan bangunan yang sudah ada, bangunan yang sudah ada terlebih dahulu direnovasi sesuai dengan tata letak rekonstruksi bangunan. Beban ditempatkan sesuai dengan persyaratan fungsional yang baru, kondisi tegangan setiap anggota yang tertekan dalam kapasitas dukung ultimit dan keadaan batas layanan normal diperiksa, dan pengurangan kekuatan anggota struktural asli dipertimbangkan, dan desain penguatan dilakukan. Jadikan seluruh struktur dan komponen memenuhi persyaratan penggunaan di bawah beban baru.

Bahan penguat

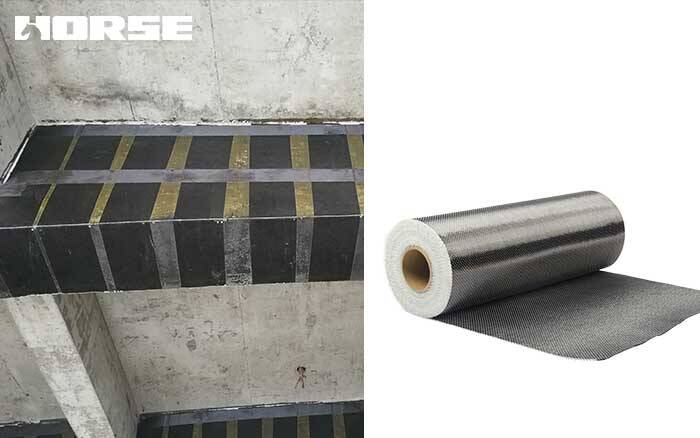

The concrete structure is reinforced by pasting carbon fiber sheets, which mainly include the structure and components such as the floor slab, beams and related columns of the machine room.

Desain yang diperkuat

Beban hidup seragam di lantai ruang komputer dianggap sebesar 6.OkN/m2. Perangkat lunak perhitungan struktur adalah perangkat lunak seri PKPM. Setelah perhitungan dan digabungkan dengan gambar penyelesaian bangunan asli, bagian atas ujung balok dari area kantor individu asli di lantai 3-5 tidak cukup. Perkuat. Balok dan pelat di lantai 6 ruang mesin tidak cukup diperkuat dan perlu diperkuat.

Tulangan tidak cukup di ujung balok. Bagian atas sisi balok dekat dengan bagian bawah pelat dan kain serat karbon direkatkan di sepanjang arah memanjang balok. Tulangan tidak cukup di bentang balok, tempelkan kain serat karbon di sepanjang arah memanjang balok di bagian bawah balok, dan pasang embrio berbentuk U. Tulangan pelat tidak cukup. Tempelkan kain serat karbon di bagian bawah atau atas pelat searah dengan tulangan.

Melalui perhitungan, struktur dan komponen bangunan yang diperkuat dapat memenuhi persyaratan ruang komunikasi.

Persyaratan konstruksi

Panjang tumpang tindih kain serat karbon sepanjang arah bantalan serat harus >100 mm. Bila beberapa lapis kain serat karbon digunakan untuk penguatan, posisi tumpang tindih setiap lapis kain serat karbon harus diatur secara berselang-seling.

Bila lembaran serat karbon direkatkan pada area tegangan pada sisi balok seribu untuk penguatan lentur, area perekatan harus berada dalam jarak 1/4 tinggi balok dari tepi area tegangan.

Saat memperkuat balok dan pelat di area momen lentur positif, lembaran serat karbon harus memanjang hingga ke tepi penyangga. Sebaiknya buat kotak berbentuk U dari bahan lembaran serat karbon atau reng melintang di kedua sisi titik beban terpusat.

Ketika pelat diperkuat dengan pembengkokan, lembaran serat karbon harus mengadopsi beberapa skema kain padat
