Tulangan Pelat

Proyek ini merupakan bangunan 7 lantai di atas tanah. Karena rencana pemilik untuk memasang mesin dan peralatan produksi berat di lantai tiga dan penilaian keselamatan bangunan, daya dukung desain struktur asli tidak memenuhi persyaratan penggunaan. Oleh karena itu, diperlukan perkuatan struktur.

rencana konstruksi

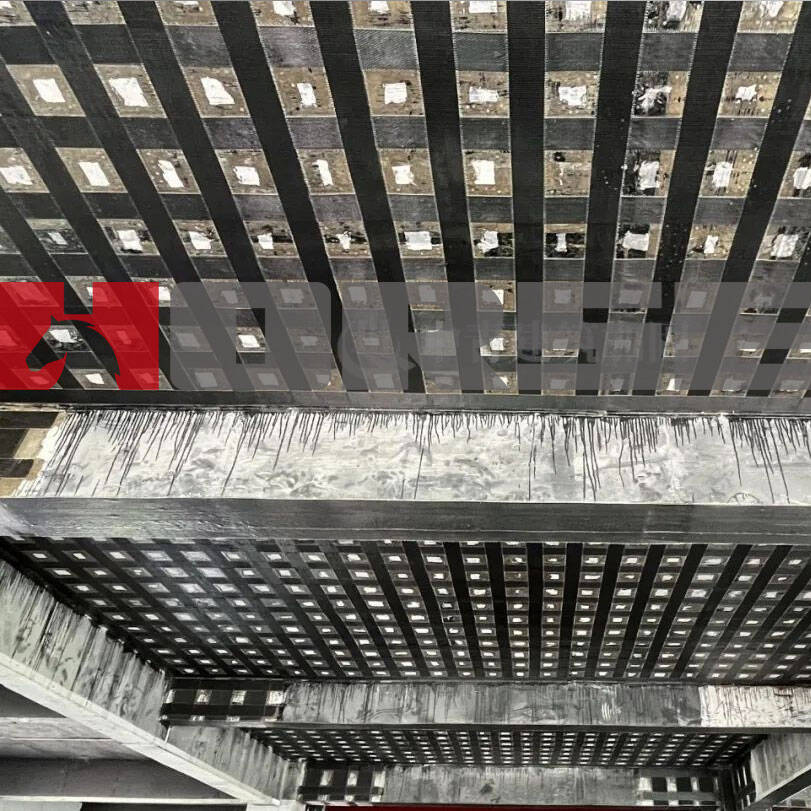

Permukaan lantai ketiga diperkuat dengan pelat baja, bagian bawah lantai diperkuat dengan lembaran karbon, dan balok diperkuat dengan lembaran karbon.

Metode perkuatan asli untuk bagian bawah pelat lantai tiga adalah dengan menggunakan 1 lapis pelat baja setebal 3, dan 2 lapis pelat baja setebal 3 di bagian bawah balok. Melalui analisis dan perhitungan, ditemukan bahwa biaya penggunaan metode perkuatan pelat baja perekat untuk bagian bawah pelat relatif tinggi. Konstruksi dengan menggunakan 2 lapis perkuatan pelat baja untuk bagian bawah balok juga meningkat karena meningkatnya kesulitan konstruksi.

Pendapat optimasi: Disarankan untuk menggunakan metode penguatan baja perekat untuk bagian bawah pelat/balok dan menggantinya dengan lembaran serat karbon dalam jumlah yang sama

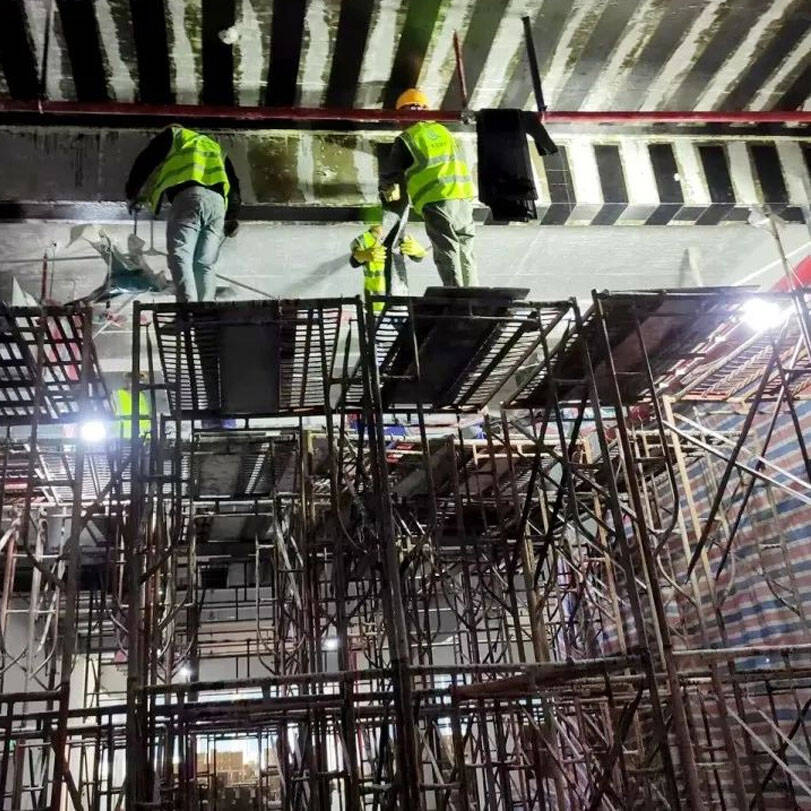

Foto perkuatan pelat lantai 2 dan balok bawah

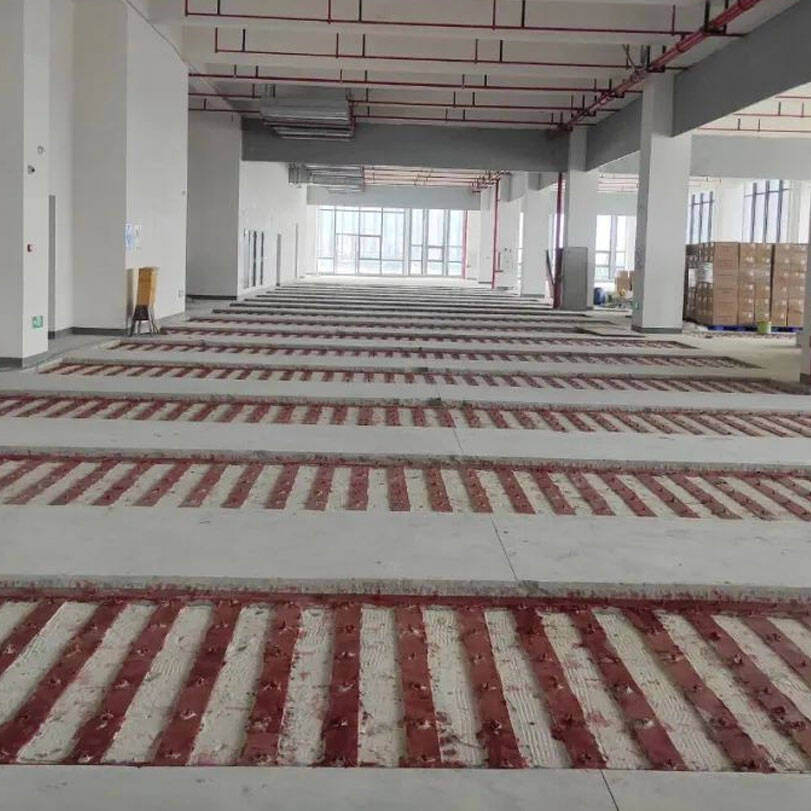

Foto konstruksi tulangan pelat lantai tiga
