Perbaikan retakan atap dengan kain serat karbon

Gambaran keseluruhan proyek

Total luas bangunan adalah 10140m2, jumlah lapisan adalah sebelas lapisan di tanah, dua lapisan di bawah tanah, dan ketinggian lapisan adalah 2,90 meter. Tubuh utama adalah struktur dinding geser, dan yayasan adalah yayasan rakit.

Karena retakan di atap ruang tamu tiga lantai unit Timur proyek, retakan di lantai bangunan adalah retakan non-stres, tetapi terjadinya retakan lantai mempengaruhi integritas dan daya tahan struktur. Oleh karena itu, penguatan serat karbon diterapkan pada lantai retak.

Bahan penguatan struktural

HM-30 kain serat karbon satu arah

HM-120ML perekat perbaikan retakan

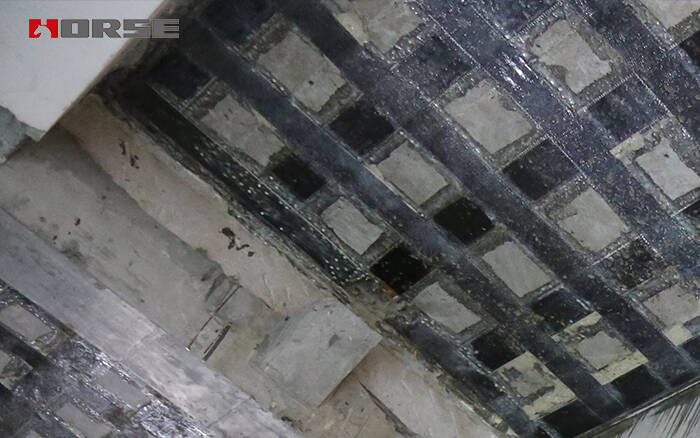

Kain serat karbon terikat secara eksternal

A, bahan lembaran serat karbon dipasang pada zona tarik balok dan komponen pelat untuk dibengkokkan dengan menekuk, dan arah serat sama dengan penguatan.

B, menggunakan pasta tertutup, pasta tipe U atau pasta samping ke balok untuk menjadi penguatan geser, arah serat cocok untuk vertikal aksial.

C, ketika lembaran serat karbon digunakan untuk memperkuat struktur, beban hidup pada struktur harus dibuang.

D kain serat karbon, arah stres serat panjang lap seharusnya tidak kurang dari 200mm, ketika diperkuat oleh beberapa atau multi lapisan kain serat karbon, atau semua lapisan kain serat karbon lap posisi bertahap.

E, memotong ukuran persyaratan desain kain serat karbon; lem permukaan disiapkan sesuai dengan proporsi, dan paste merata pada bagian kain serat karbon dengan lembut ditekan pada pasta, menggunakan drum khusus di sepanjang arah serat berulang kali bergulir keluar dari gelembung, permukaan sepenuhnya jenuh dengan kain serat karbon; harus mengulang langkah-langkah di atas pasta multilayer di permukaan; harus lapisan terakhir kain serat karbon secara merata dilapisi dengan plester perekat.

F, Panjang lap serat F dan CFRP tidak kurang dari 200mm ke arah kekuatan. Serat karbon dari berbagai atau lapisan yang berbeda ketika diperkuat dengan kain serat karbon multi atau multi lapisan
