Memperkuat tempat kantor pabrik enam lantai
Polimer diperkuat serat karbon (CFRP)

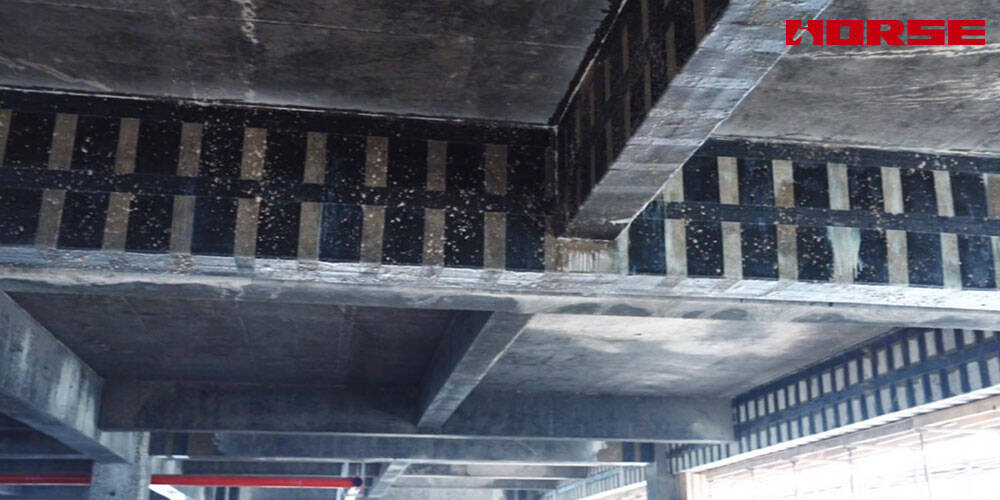

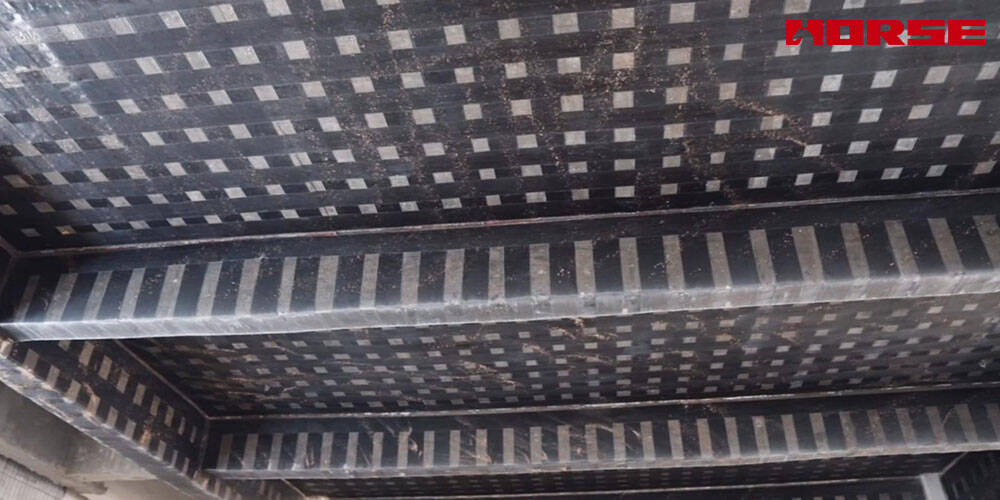

Sistem penguat kain CFRP berhasil meningkatkan gedung kantor pabrik 6 tingkat untuk memenuhi permintaan operasional dan persyaratan kinerja struktural saat ini. Aplikasi terintegrasi dari kain CFRP untuk penguat fleksibel, peningkatan geser (u-wraps), dan penguat lempengan.
Ikhtisar proyek
| Atribut | Rincian |
|---|---|
| Jenis proyek | Penguatan struktural dari pembangunan multi-lantai yang ada |

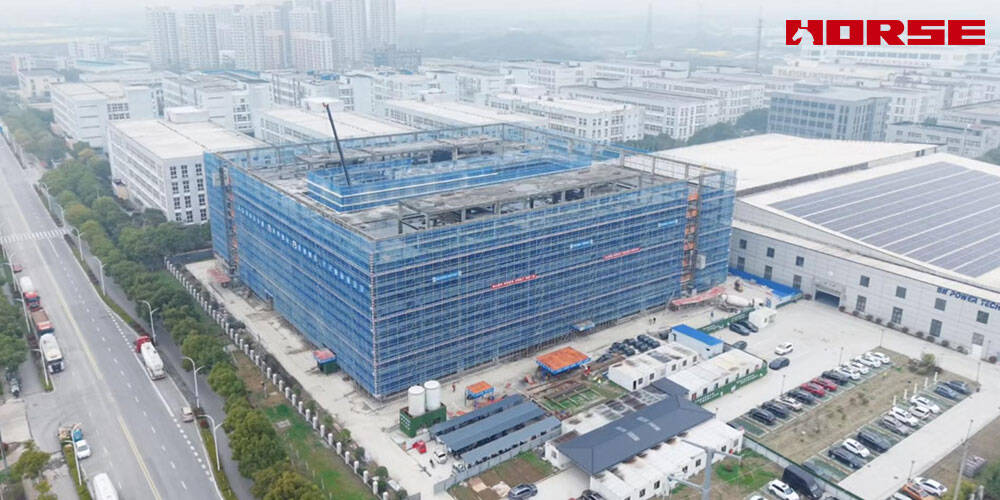

| Jenis struktur | 6-story diperkuat bingkai beton bangunan (kantor pabrik) |
| Kekurangan utama | Kapasitas pembawa beban tidak mencukupi karena struktur penuaan dan peningkatan beban layanan |
| Metode menguatkan | Sistem kain CFRP terikat secara eksternal |
| Tanggal penyelesaian | 2026 |
| Pemasok bahan | Konstruksi kuda |
Setelah beberapa dekade layanan, bangunan ini sekarang mengalami peningkatan permintaan pemuatan karena perubahan dalam pola hunian, selain peralatan modern, dan persyaratan beban langsung yang lebih tinggi melebihi rincian desain asli. Anggota struktural yang ada, sementara yang memadai untuk penggunaan asli mereka, tidak lagi mampu membawa beban layanan yang terkumpul dan meningkat.
Bahan struktural
Balok
Fleksibel tidak mencukupi dan kapasitas geser untuk mengakomodasi peningkatan beban layanan melalui masa operasional bangunan yang diperpanjang
Lembaran
Retak dan defleksi berlebihan muncul karena beban progresif meningkat melebihi kapasitas desain asli
Sambungan kolom balok
Kurungan tidak memadai dan ketahanan gunting di bawah stres jangka panjang yang terkumpul dan peningkatan pemuatan
Menyebabkan analisis
Struktur penuaan: masa pakai yang diperpanjang menyebabkan degradasi bahan bertahap, termasuk karbonasi beton dan corrosio penguatan kecil
Peningkatan pemuatan melalui waktu: perubahan dalam penggunaan bangunan-peralatan kantor yang lebih berat, peningkatan hunian, HVAC modern dan instalasi mekanikal-telah meningkat permintaan lebih dari kapasitas desain asli
Kelelahan kumulatif: Dekade siklus beban berulang menyebabkan kerusakan progresif dalam anggota Struktural
Permintaan peningkatan fungsional: membangun reparasi dan peningkatan fasilitas membutuhkan kapasitas beban yang lebih tinggi dari yang dirancang Sebelumnya
CFRP sistem penguat kain
Standar desain
ACI 44. 2r-17: Panduan untuk desain dan konstruksi dari sistem FRP berikat secara eksternal
ACI 318-19: persyaratan kode bangunan untuk beton Struktural
Spesifikasi material
| Komponen | Spesifikasi |
|---|---|
| Jenis kain CFRP | Fabric-HM-30 serat karbon satu arah |
| Berat kain | 300g/m² (untuk penguatan utama) |
| Kekuatan tarik kain | ≥ 3,400 MPa (per ASTM D7565) |
| Modulus kain | Harpa ≥ 230 |
| Jenis serat | Serat karbon T700 |
| Resin imprasi | HM-180C3P resin epoksi dua komponen, 0.6-0.8 KG/sqm |
| Kekuatan regang Resin | ≥ 30 MPa (per ASTM D638) |
| Primer | HM-180 epoksi primer |
Kelebihan penguat CFRP
Solusi penguat komprehensif: sistem terintegrasi mengatasi kekurangan fleksibel, gunting, dan kurungan
Dampak struktural Minimal: kain CFRP ringan menambahkan beban mati yang dapat bernafas (< 2 kg/m² per lapisan

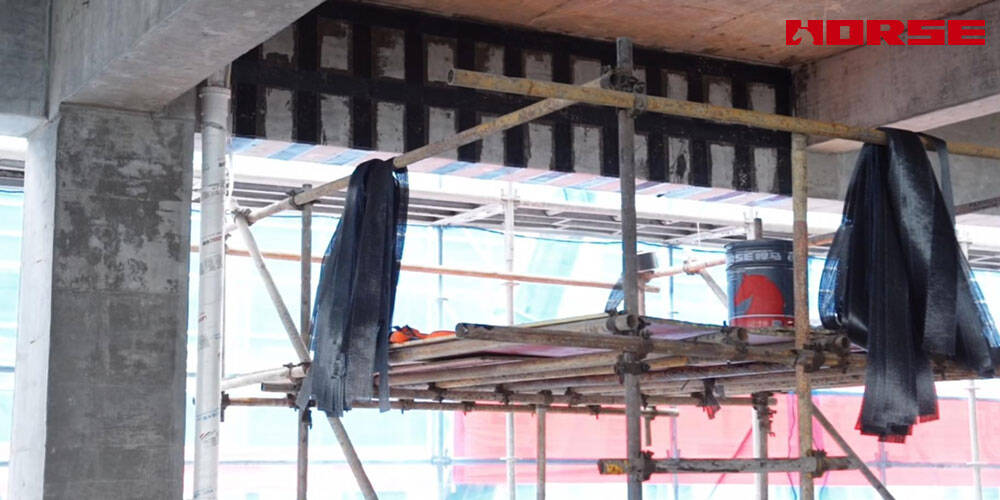

Pemasangan cepat: lebih cepat dari ikatan pelat baja tradisional atau metode pembesaran bagian
Sesuai dengan kemampuan: Kain sesuai dengan geometris kompleks dan permukaan melengkung
Ketahanan korosi: serangan kekebalan terhadap klorida CFRP, ideal untuk daya tahan jangka panjang
Gangguan Minimal: pemasangan dapat melanjutkan dengan hunian bangunan sebagian
Peningkatan Kinerja seismik: peningkatan ductility dan kapasitas pembuangan energi melalui pembungkus kain
Sistem penguat kain CFRP berhasil meningkatkan gedung kantor pabrik 6 tingkat untuk memenuhi permintaan operasional dan persyaratan kinerja struktural saat ini. Aplikasi terintegrasi dari kain CFRP untuk penguat fleksibel, peningkatan geser (u-wraps), dan penguat lempengan.
