Penguatan kolom

Gambaran keseluruhan proyek

Proyek ini adalah "proyek renovasi aula fungsi perpustakaan kota Hefei, terletak di kota utara Distrik Pusat Kota Hefei, desa pintu masuk villa amber, perpustakaan Barat Daya dekat wilayah perumahan villa amber, selatan danau bendungan, utara sungai Feihe Selatan.

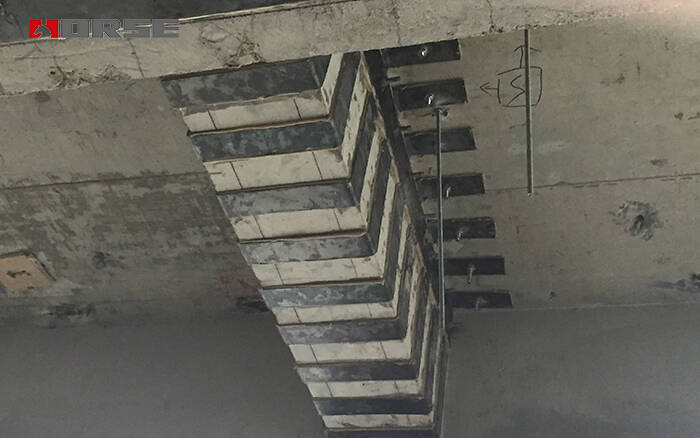

Perbaikan dan renovasi wilayah konstruksi sekitar 1250 meter persegi. Total lima kolom diperkuat, ketinggian diperkuat dari puncak dasar ke ketinggian 8,75 meter. Metode penguatan kolom adalah tiga lapisan bungkus CFRP, dan balok kolom diperkuat oleh jaket baja.

Bahan penguatan

1, kain serat karbon dengan 300g / meter persegi, ketebalan yang dihitung adalah 0,167mm, nilai standar kekuatan tarik tidak kurang dari 3400MPa, modulus elastis tarik tidak kurang dari 240000MPa, perpanjangan tidak kurang dari 1,7%.

2, kain serat karbon harus ditempel bersama dengan lem dan lem kelas A. Indikator yang relevan harus mematuhi ketentuan yang relevan dari 4.5.3 dalam kode GB50367-2013 untuk desain penguatan struktur beton.

3, kain serat karbon membutuhkan sertifikat pabrik, resin bawah, bahan leveling, resin impregnasi harus produsen yang sama dan sesuai dengan persyaratan produsen.

4, perekat struktural untuk jaket baja

5, batang las: baja Q235, seri E43, baja Q345, seri E50.

6. Baja tipe adalah baja Q235B, dan pelat adalah baja Q345B.

7, Baja adalah baja kelas HPB300, baja kelas HRB335 dan baja kelas HRB400.

Metode penguatan

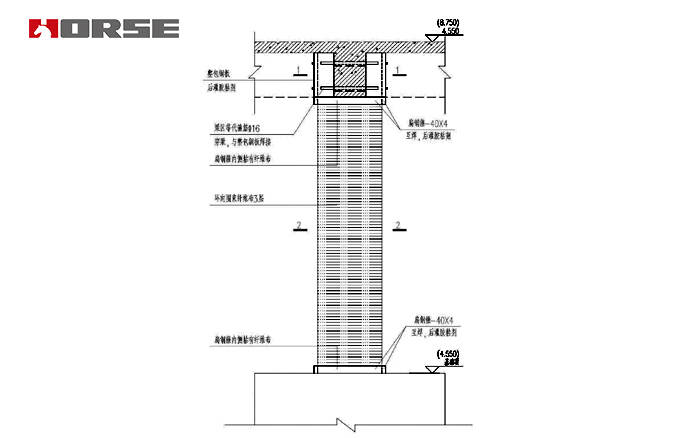

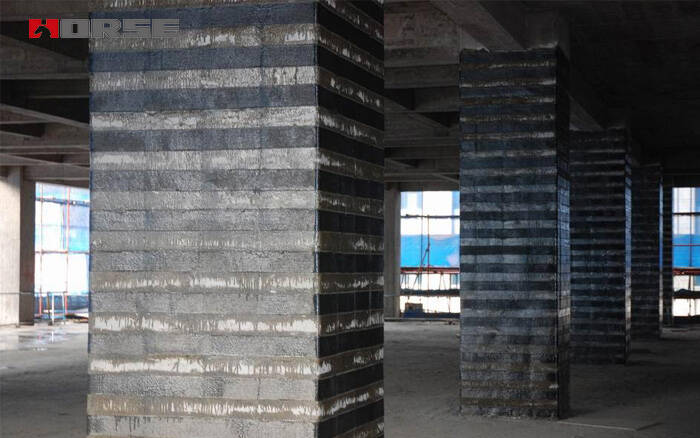

1, kolom bingkai (JGZ) proyek harus diperkuat dengan bungkus CFRP. Lapisan perlindungan empat sudut dari kolom bingkai harus dipotong dan dipoles menjadi filet, dan radius bulatan tidak boleh kurang dari 25mm.

2, lebar lap antara lingkar atas dan bawah lingkar lingkar seharusnya tidak kurang dari 50mm, dan panjang perpanjangan titik pemotongan cincin kain serat seharusnya tidak kurang dari 20mm. Posisi lapping strip harus berangsur-angsur, dan arah kain serat harus tegak tegak pada sumbu longitudinal kolom.

3. Lubang di area balok harus dijangkar oleh perekat.

4, lingkaran baja datar, generasi yang sama dari stirrup dilas setelah selesai kain serat lengket.
