Penguatan balok bingkai dengan pembungkusan serat

Gambaran keseluruhan proyek

Struktur utama proyek telah selesai, ditemukan bahwa selama inspeksi kekuatan beton dalam struktur utama proyek, bangunan asrama 12 # empat lapisan E-G / 28 sumbu kerangka balok desain asli kekuatan beton adalah C25, setelah Haining Xinye Construction Engineering Testing Center dari kekuatan beton balok inspeksi sampling inti bor menemukan balok beton sebenarnya kekuatan 20,0MPa, tetapi tidak muncul di permukaan retakan.

Setelah desain, diputuskan untuk memperkuat balok yang tidak memenuhi syarat. Untuk memastikan kekuatan fleksional dapat memenuhi persyaratan desain asli dan tidak mempengaruhi ruang dan penampilan dalam ruangan, dimaksudkan untuk menentukan balok yang diperkuat dengan bungkus serat karbon.

Parameter balok yang tidak memenuhi syarat adalah sebagai berikut: ukuran bagian adalah 200 x 750, penguatan 2C18; 5C22, kisaran balok 7m, ketinggian tubuh utama 3,6m, dan kekuatan desain beton balok adalah C25.

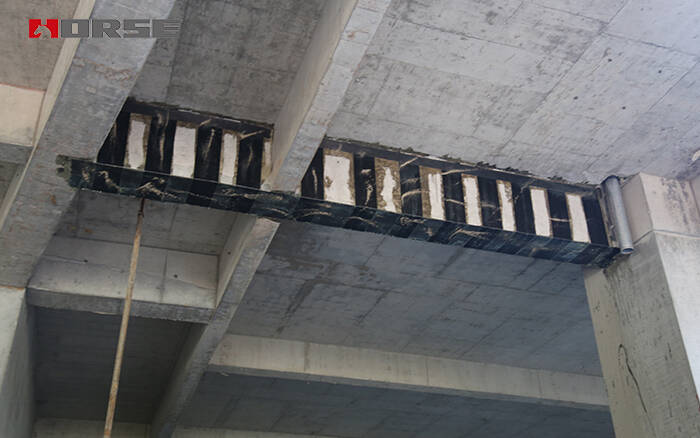

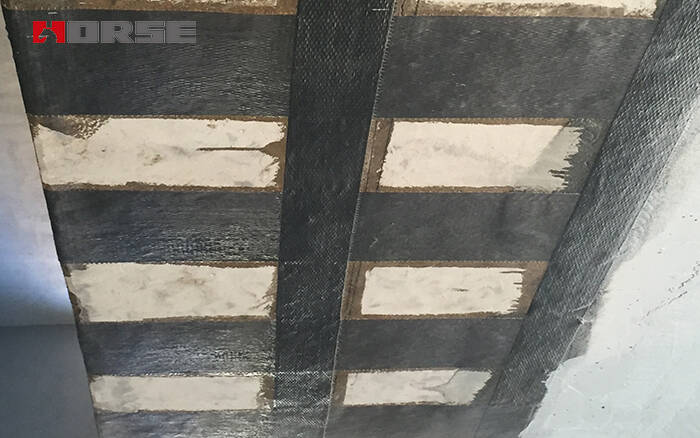

Diterapkan pada sisi balok dengan menempelkan dua lapisan serat karbon dan menempelkan serat karbon di bagian bawah balok. Lebar adalah 150,0mm, jarak bersih adalah 150mm, ketinggian adalah 600mm, dan pasta tipe U diadopsi.

Parameter lembar cfrp di bagian bawah balok

Jumlah lapisan stiker: n cf = 1

Ketebalan lapisan tunggal: t cf = 0,111 mm

Modulus elastisitas: Ecf = 2,50 × 105 MPa

Kekuatan tarik: fc f k = 2000,00 MPa

Area bagian silang lembaran serat karbon di bagian bawah balok: Acf = 51,10 mm2

Mengingat dua gaya waktu, momen lenturan awal dari tindakan aktual pada bagian sebelum penguatan dihitung: Mi = 22,00 kN · m.
