Karena pembaharuan spesifikasi dan munculnya struktur berlapis, beberapa bangunan yang tidak dapat memenuhi persyaratan penggunaan perlu diperkuat untuk memastikan keselamatan mereka.Sebagai komponen penting dalam struktur, penguatan kolom sangat penting.Artikel ini terutama memperkenalkan beberapa metode penguatan kolom, termasuk meningkatkan metode bagian, metode penguatan baja eksternal disisipkan, past serat karbon diperkuat dengan metode komposit bahan penguatan dan pasting metode memperkuat pelat tembaga.Dan fokus pada analisis prinsip-prinsip desain dari berbagai metode penguatan, yang dapat digunakan sebagai referensi untuk rekayasa penguatan praktek

Metode penguatan bagian yang diperbesar

Metode penguatan bagian yang meningkat menggunakan bahan beton untuk meningkatkan daerah penyeberangan dari anggota asli, sehingga meningkatkan kapasitas load- bantalan dan kekakuan dari anggota asli.Sebagai salah satu metode penguatan tradisional, yang membesar antar-seksi metode penguatan memiliki teknologi yang sangat matang, yang ditandai dengan konstruksi sederhana dan cocok untuk komponen di mana ukuran persimpangan-seksi kolom beton terlalu kecil atau rasio kompresi aksial perlu secara signifikan ditingkatkan.Ketika merancang, diperlukan untuk menambahkan batang baja longitudinal pada beberapa atau semua sisi kolom bagian sesuai dengan situasi tertentu dan menuangkan beton untuk memperkuat kolom.Selama penguatan, yang baru dan tua baja bar harus dilas untuk melakukan pekerjaan yang baik dalam menggabungkan beton baru dan tua.

Metode penguatan baja ikatan eksternal

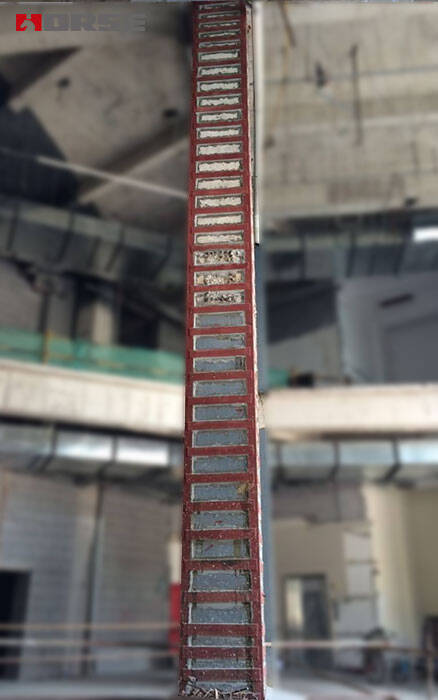

Metode penguatan baja ikatan eksternal adalah metode penguatan di mana bagian baja (sudut baja, pelat baja datar, dll.) dibungkus pada permukaan anggota, dan frame dibentuk oleh bahan affix, dan perekat struktural terikat dengan anggota asli untuk mencapai efek kerja umum.Semua atau bagian dari komponen asli digantikan oleh outsourcing rangka baja, sehingga untuk mencapai tujuan outsourcing rangka baja dan komponen asli di bawah gaya yang sama.Proses pembangunan kolom persegi panjang adalah keempat sudut kolom dibungkus dengan sudut baja, dan kolom dipisahkan oleh jarak tertentu dalam arah transverse dan dilas dengan plak.

Keuntungan dari metode penguatan baja yang terikat secara eksternal adalah bahwa ukuran bagian anggota tidak secara signifikan meningkat, dan memiliki efek yang baik pada peningkatan kapasitas bantalan anggota.Baja luar memiliki fungsi membatasi beton komponen, yang meningkatkan kapasitas bantalan dan keabsahan kolom asli.Metode penguatan baja ikatan eksternal juga memiliki karakteristik konstruksi sederhana dan periode konstruksi pendek.Namun, kerugian dari metode baja luar adalah bahwa biaya lebih banyak bahan dan konstruksi lebih rumit, terutama untuk penguatan baja luar, berlabuh dan ikatan konstruksi di daerah frame node.

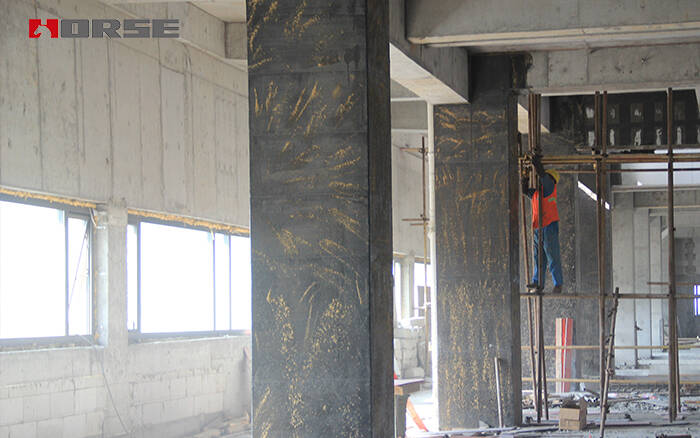

Bongding karbon serat diperkuat polimer (CFRP) material penguatan metode

Teknologi untuk menempel struktur serat karbon penguatan adalah untuk menggunakan perekat struktural untuk menempel serat komposit pada permukaan komponen, terutama pada permukaan daerah ketegangan utama komponen, untuk meningkatkan pengendalian, shear dan konkrit kompresif kekuatan bagian.

Karena bahan serat komposit dan beton adalah dua bahan dengan sifat yang berbeda.Kesulitan dari serat komposit metode penguatan bahan adalah bagaimana memastikan bahwa bahan serat yang diperkuat dapat mengkoordinasikan gaya dengan anggota asli.Studi tentang antarmuka antara keduanya adalah kesulitan dari metode penguatan.Selain itu, kekuatan tinggi dan modulus elastis rendah dari bahan serat juga merupakan faktor yang mencegah mereka dari mengeluarkan efek penguatan maksimum mereka.Untuk membuat metode penguatan gabungan gabungan fiber-terikat mengerahkan efek penguatan, diperlukan untuk memastikan bahwa bahan penguatan dan anggota asli memiliki ukuran jangkar yang cukup.

Tempel metode penguatan pelat baja

Metode penguatan pelat baja yang menempel adalah teknologi penguatan baru untuk membangun rekayasa struktural, yang mirip dengan metode penguatan baja luar.Perbedaan antara keduanya adalah bahwa steel- terikat penguatan terutama menggunakan lempeng baja tipis akan disisipkan pada bantalan utama permukaan anggota untuk meningkatkan kapasitas bantalan dari bagian.Untuk hanya didukung balok atau piring, pelat baja harus ditempelkan pada permukaan bawah anggota.Ketika kapasitas bantalan dari penguatan di zona sesaat negatif tidak cukup, pelat baja harus melekat pada bagian atas komponen.Selain itu, penguatan baja yang menempel dari komponen yang terus-menerus terpengaruh oleh hambatan seperti kolom dinding, dan langkah-langkah yang sesuai perlu diambil.Dibandingkan dengan metode penguatan lain, metode lempeng baja yang menempel memiliki banyak keuntungan, yang ditunjukkan dalam: itu tidak mengubah bentuk komponen beton, tidak mempengaruhi ruang bangunan, dan konstruksinya nyaman dan cepat.

Studi Kasus

Alamat dan penguatan bagian B dari bangunan pengajaran utama sekolah.Gedung pengajaran yang asli memiliki 4 lantai.Karena kebutuhan fungsional, 2 lantai struktur baja perlu ditambahkan ke atas bangunan.Artinya, struktur aslinya ditingkatkan oleh struktur bingkai baja dua lantai, lantai adalah lantai komposit baja yang diprofilkan, dan atap adalah atap baja cahaya.Tingkat keselamatan struktur bangunan adalah Kelas II, dan kelas perlindungan seismik bangunan adalah Kelas C.Structural seismik grade: frame beton adalah kelas tiga, rangka baja adalah kelas empat.The seismik fortafitasi intentalitas adalah 7 derajat (0.1g), dan kelompok gempa yang dirancang adalah kelompok pertama.Konstruksi kategori situs: kelas 2.

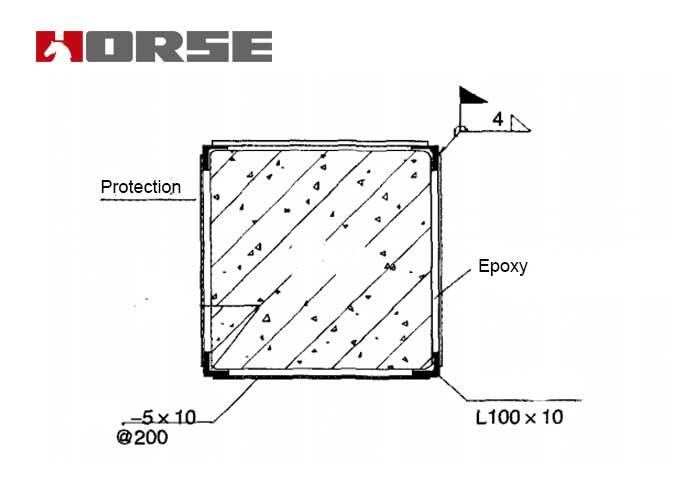

Karena tambahan dua lapisan struktur baja lebih, rasio kompresi aksial dari beberapa kolom tidak memenuhi kebutuhan seismik, dan kolom perlu diperkuat.Ada banyak cara untuk memperkuat kolom.Dalam empat metode penguatan yang diperkenalkan dalam artikel ini, setiap metode dapat digunakan pada prinsipnya.Metode penguatan yang sesuai harus dipilih sesuai dengan situasi tertentu.Proyek ini mengharuskan bahwa penggunaan ruang dari struktur asli tidak mengurangi sebanyak mungkin dan periode konstruksi relatif pendek, sehingga metode meningkatkan bagian kolom tidak dapat digunakan untuk penguatan.Hal ini baik untuk tetap karbon serat penguatan, tetapi karena setelah menambahkan 2 lapisan struktur baja, menurut perhitungan, perlu untuk menempel lebih dari 3 lapisan serat karbon, yang relatif mahal, jadi kita mempertimbangkan menggunakan baja luar untuk penguatan.Selain metode penguatan ini, baja luar dan kolom beton tua yang diperkuat dapat bekerja sama untuk meningkatkan kapasitas bantalan kolom.Kolom baja luar membentuk sebuah ketat keseluruhan band, yang sebagian menahan beton asli.Meningkatkan kekuatan kompresif beton asli juga dapat meningkatkan kapasitas bantalan kolom.Diagram penguatan ditunjukkan pada gambar di bawah ini.

Kesimpulan

Artikel ini memperkenalkan karakteristik dari metode seksi yang diperbesar, metode penguatan baja yang mengikat secara eksternal, metode penguatan serat karbon yang terikat, metode penguatan bahan bahan serat karbon, dan metode penguatan pelat baja yang terikat.Di gedung pengajaran & # 39; adalah proyek penguatan dan renovasi extra; desain harus mempertimbangkan pengaruh dari bagian ekstra-lantai pada struktur asli dan memilih metode penguatan yang masuk akal untuk memperkuat setelah perhitungan dan analisis dalam kombinasi dengan kode saat ini.Ia berfokus pada membandingkan pro dan kontra dari beberapa metode untuk memberikan referensi untuk masa depan rekayasa perakitan aktual.
