Ringkasan Projek

The benteng seismik intentalitas dari proyek rekonstruksi adalah: 6 derajat; tingkat seismik frame adalah empat, dan bangunan memiliki tiga lantai di atas tanah dan satu bawah tanah.Tinggi bangunan ini adalah 14.07m.Fungsi desain arsitektur asli adalah sebuah townhouse biasa.Setelah tubuh utama selesai, sebelum secara resmi digunakan, pemilik akan mengubah fungsi penggunaan dan mengubahnya menjadi hotel resor menurut permintaan pasar.Perubahan ini memerlukan pembukaan dinding partisi dari rumah-rumah penduduk asli, penambahan partisi bangunan, ruang lift, dll.Ruang menggunakan fungsi, tata letak dan beban bangunan telah mengalami perubahan besar.Menurut tata letak bangunan baru, perangkat lunak PKPM digunakan untuk memuat beban baru pada model struktur asli, dan desain struktur asli dihitung ulang.Hasil perhitungan menunjukkan bahwa setelah bangunan & # 39; s menggunakan fungsi berubah, kolom komponen struktur asli pada dasarnya memenuhi persyaratan.Semua lapisan dari desain asli muncul di bawah tindakan dari beban baru.Beberapa ujung balok mendukung dan bagian bawah rentang balok tidak cukup dalam kapasitas bantalan flexural, beberapa balok tidak cukup dalam shear kapasitas bantalan, dan penguatan asli dari piring lokal tidak memenuhi persyaratan perhitungan saat ini.Dalam rangka untuk memastikan bahwa bangunan memenuhi persyaratan baru, balok dan lempengan komponen dengan kapasitas bantalan tidak cukup harus diperkuat.

Rencana perbaikan

Analisa dan menentukan perhitungan dan analisis balok dan piring dengan kapasitas bantalan yang tidak cukup.Hasilnya menunjukkan jika metode penguatan serat karbon digunakan, kapasitas bantalan load- dari bagian normal dari sebagian besar balok tidak akan melebihi 40% setelah penguatan, dan kapasitas load- bantalan dari bagian miring dan lempengan dapat memenuhi persyaratan dari load- bantalan kapasitas setelah stiktural penguatan.Karena pemilik & # 39; s persyaratan bahwa penguatan pembangunan waktu harus sesingkat mungkin, sehingga bangunan dapat digunakan secepat mungkin untuk menerima keuntungan ekonomi terbesar.Oleh karena itu, proyek ini terutama menggunakanlembar serat karbonuntuk memperkuat balok dan galau.Bagian dari balok yang kapasitas bagian normal bantalan telah ditingkatkan oleh lebih dari 40% mengadopsi skema penguatan ditambah dengan metode bagian yang diperbesar.& nbsp;

Perkenalan ke Desain Perbaikan

Menurut Artikel 4.3.2 dari & quot; Spesifikasi Teknis untuk Lembar Serat Karbon Fiber Struktur Beton Kembali & quot; CEC146: 2007.Permukaan tensile dari persimpangan persegi-bagian flektural anggota mengadopsi rumus untuk menghitung kapasitas bantalan flektural dari bagian salib normal ketika serat karbon terikat untuk memperkuat pengendalian.Artikel 4.3.3: Untuk anggota flexural berbentuk T. dengan flo yang terletak di zona kompresi, seprai serat karbon akan ditempelkan pada permukaan tensile untuk melakukan pengendalian desain penguatan sesuai dengan prinsip-prinsip dari artikel sebelumnya dan standar nasional saat ini & quot; Desain Struktur Koncret Kode & quot; GB50010- 2010 & quot; menghitung dan memeriksa metode perhitungan dari kapasitas bantalan dari anggota berbentuk Tblitter.Artikel 4.3.4: ketika mempertimbangkan pengaruh dari kekuatan kedua, saat awal membengkokkan M adalah sebelum penguatan.Di bawah tindakan, rumus untuk menghitung strae awal dari beton di tepi bagian di bawah ketegangan.Dan Artikel 4.4.1: Ketika balok beton diperkuat diperkuat diperkuat pada gunting, rumus perhitungan untuk kapasitas shear dari bagian miring.Untuk proyek ini, menurut program perhitungan penguatan permanen, yang unggul untuk perhitungan kekuatan flexural dan kekuatan guntingan dari bagian miring dari balok serat karbon dikompilasi, yang digunakan untuk memeriksa kapasitas bantalan pembengkokan dan bagian miring lembaran setelah penguatan lembar.Apakah kapasitas bantalan memenuhi persyaratan.Dalam perhitungan penguatan dari kapasitas flekdural bantalan dari bagian normal, tinggi X dari zona kompresi seharusnya tidak lebih besar dari 0.8, dan peningkatan kapasitas bantalan flekdural dari anggota yang diperkuat seharusnya tidak melebihi 40%.Dan setelah penguatan, di bawah efek beban standar kombinasi, dinilai bahwa tensile stres dari batang baja tensile tidak melebihi nilai standar dari kekuatan tensile dari batang baja.Ketika persyaratan di atas tidak bertemu, balok diperkuat oleh metode bagian diperbesar.

Hasil perhitungan menunjukkan bahwa untuk sebagian besar balok dan slabs di mana kapasitas bantalan tidak cukup, satu lapis tinggi-kekuatan kelas II serat karbon kain dapat memenuhi persyaratan kapasitas bantalan.Modulus elastis tingkat tinggi serat karbon II tidak kurang dari 210GPa, nilai standar dari kekuatan tensile tidak kurang dari 3000MPA, nilai desain dari kekuatan tensile tidak kurang dari 2000MPa, rasio ekspansi tidak kurang dari 1.5%, dan ketebalan adalah 0.167mm.

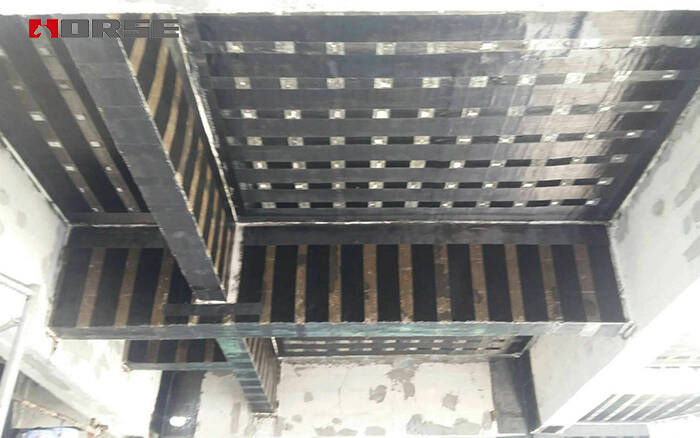

Dalam hal langkah-langkah struktural, balok berlabuh dengan serat karbon lembaran U- berbentuk lingkaran dalam panjang lapisan serat karbon.Lingkaran berbentuk U- diperlukan untuk diatur secara universal dalam jangkauan panjang, dan lingkaran U- berbentuk harus dipasang di akhir.Pada saat yang sama, dibutuhkan bahwa tinggi lingkaran u-shaped diperpanjang ke bawah lantai, dan lebar dari masing-masing lingkaran berbentuk U- lebih besar atau sama dengan 1 / 2 dari ketebalan kain serat karbon diperkuat dengan Bending.Untuk lempengan, mengambil ukuran pengaturan serat karbon vertikal arah manik-manik dalam panjang serat karbon lembar.Perlu dilakukan agar manik-manik harus secara merata diatur dalam rentang panjang jangkar, dan manik-manik harus dipasang di akhir.Pada saat yang sama, lebar setiap manik diperlukan untuk menjadi lebih besar atau sama dengan 1 / 2 dari lebar pembengkokan benang serat karbon yang diperkuat, dan ketebalan manik-manik lebih besar atau sama dengan 1 / 2 dari ketebalan dari kemiringan kain serat karbon yang diperkuat.

Persyaratan pembangunan perbaikan

Dalam proses konstruksi utama dari teknologi penguatan benang serat karbon tempelkan, persyaratan adalah sebagai berikut:

(1) Lapisan stucco atau lapisan bantal di permukaan komponen harus dipotong jauh dari lapisan dasar beton.Perbaikan dan perawatan harus dilakukan pada bagian-bagian rusak beton seperti yang diperlukan.Kedua, noda minyak dan sampah di permukaan beton harus dihapus dan kemudian dipoles ke dasar yang solid; bagian yang tidak rata harus dipoles atau diperbaiki.Pasta sudut harus dipoles ke sebuah arc- berbentuk chamfer seperti yang diperlukan, dan radius busur seharusnya tidak kurang dari 20mm.Debu di permukaan harus dihapus dan dibersihkan, dan permukaan dasar harus tetap kering.

(2) Premer harus dilakukan keluar sesuai dengan persyaratan produk yang dipilih; dan bahan penyeimbang harus digunakan untuk memperbaiki gua bagian dasar permukaan datar, dan permukaan harus bebas dari tepi dan sudut.

(3) Bahan serat karbon harus tetap bersih dan rapi selama pengosongan serat karbon untuk mencegah keriput dan kerusakan.Ikuti saja instruksi produk untuk rasio pencampuran dan operasi untuk membuat pencampuran sepenuhnya dan merata.

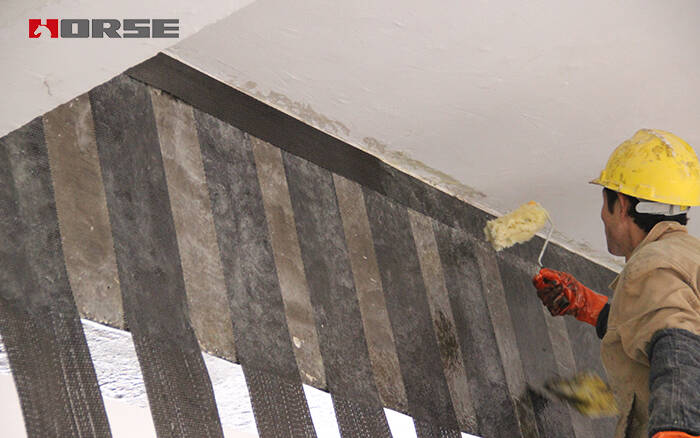

(4) Ketika ikatan, pastikan bahwa lem serat karbon padat dan tanpa gelembung, dan ketebalan cocok dan seragam; lem serat karbon harus sepenuhnya jenuh dengan serat karbon.Obligasi multi- lapisan dari kain serat karbon harus dilakukan dalam lapisan; permukaan terakhir lapisan serat karbon kain harus dilapisi secara merata.

(5) Tumpang tindih dari kain serat karbon juga harus memenuhi persyaratan struktural.

(6) Hal ini sangat dilarang untuk mengganggu dengan lem serat karbon selama penyembuhan.

(7) Pengobatan pelindung dari permukaan harus dilakukan seperti yang diperlukan.Jika Anda ingin melaksanakan perlindungan cat, Anda harus melakukan perlakuan sanding pada lapisan permukaan, dan konstruksi saring tidak harus mempengaruhi serat karbon disisipkan.

Jumlah up

Dengan kompetisi yang semakin memanas di pasar konstruksi, kemungkinan untuk mengubah fungsi sebuah bangunan setelah selesai juga meningkat.Dalam menghadapi rekonstruksi dan penguatan desain, perhatian semakin banyak telah dibayar untuk memilih rencana penguatan yang cocok untuk memenuhi persyaratan pemilik.Teknologi penguatan serat karbon memiliki karakteristik dari operasi sederhana, kinerja komprehensif tinggi, kualitas penguatan tinggi, energi tabungan dan perlindungan lingkungan.Aplikasi yang tepat dalam penguatan proyek dapat meningkatkan kualitas keseluruhan proyek dan memastikan layanan kehidupan dari proyek renovasi.Terutama ketika ada persyaratan tinggi untuk lokasi konstruksi dan periode konstruksi, manfaat yang lebih komprehensif dapat diterima.
