Aplikasi Projek

The No.1 bangunan Beijing Julong Company adalah sebuah struktur bingkai beton yang baru dibangun 8-cerita yang diperkuat, yang belum digunakan setelah selesai, dan fungsi penggunaannya telah berubah.Lantai pertama dan kedua diubah menjadi lokakarya produksi, dan peralatan yang lebih berat diatur; beban di ruang mesin AC di kedua ujung pertama sampai lantai ketiga juga meningkat banyak.Strukturnya dihitung ulang menurut muatan setelah rekonstruksi, dan hasilnya adalah sebagai berikut.Span pertengahan kapasitas flekdural dari beberapa balok pada lantai pertama sampai lantai tiga tidak dapat memenuhi persyaratan, dan kapasitas paruh baya flektural dan kapasitas shear dari balok di ruang mesin AC tidak dapat memenuhi persyaratan.Ada juga ruangan terbuka di ruang bawah tanah, karena penempatan terpusat peralatan, ada beban terkonsentrasi, dan lempengan atas memiliki kapasitas bantalan flekral tidak cukup, sehingga perlu diperkuat.

Skema penguatan sinar bingkai denganbahan serat komposit

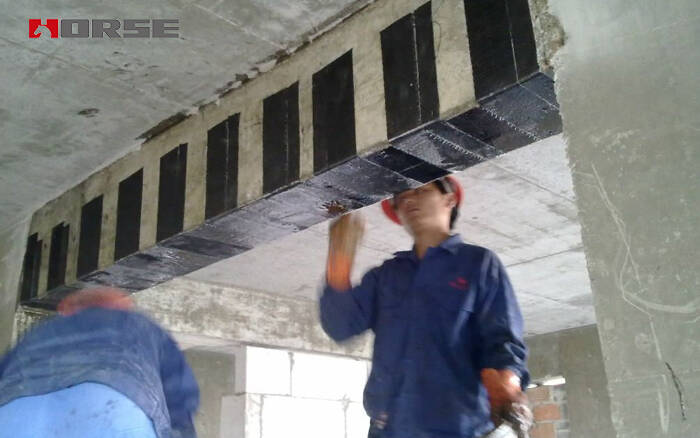

Balok frame memiliki rentang 9m dan ukuran persimpangan dari 300mmx950mm.Setelah perhitungan dan analisis, kemampuan pengendalian pertengahan dari 20 balok frame tidak dapat memenuhi persyaratan dan kapasitas shear dari 5 balok frame tidak dapat memenuhi persyaratan.Metode penguatan yang diusulkan adalah sebagai berikut.Kemampuan bantalan flekdural dari bagian dari balok frame perlu ditingkatkan tidak banyak, dan lapisan bahan komposit serat karbon dengan lebar 250mm disisipkan sepanjang seluruh panjang balok bawah.Bagian lain dari frame beam perlu sangat ditingkatkan dalam pengendalian resistensi, dan dua lapisan bahan komposit serat karbon dengan lebar 300 mm yang disisipkan sepanjang seluruh panjang balok bawah.Selain itu, lingkaran serat karbon berbentuk U- disisipkan pada akhir dari balok frame dan tempat di mana resistensi shear di kedua sisi dari balok sekunder tidak cukup.Dan pasang manik lebar 20omm pada kedua ujung dari lingkaran serat karbon berbentuk u- untuk jangkar dan efek penguatan: stiffness dan bantalan kapasitas dari serat karbon balok diperkuat ditingkatkan ke tingkat tertentu.Dan dengan perbedaan dalam jumlah lapisan serat karbon komposit, peningkatan defleksi di tengah span juga berbeda, dan duktilitas balok jelas meningkat.

Bercampur tentang penguatan struktur beton menggunakan bahan komposit serat

Strukturnya diperkuat dengan metode penetapan serat karbon yang terdiri dari bahan komposit, strukturnya cukup menekankan, dan tujuan keselamatan, ekonomi, keandalan dan aplikasi tercapai.Dalam beberapa tahun terakhir, dengan peningkatan standar hidup, orang-orang & # 39; persyaratan untuk keselamatan, peralatan dan ketahanan bangunan secara bertahap meningkat, dan perbaikan dan penguatan struktur yang ada juga menarik perhatian yang luas dari komunitas teknik.Ada banyak bencana gempa bumi di wilayah luas negara saya, dan persyaratan untuk kinerja seismik struktur juga tinggi.Oleh karena itu, penguatan bangunan dan perbaikan gempa bumi struktur yang rusak juga arah penelitian utama insinyur.Oleh karena itu, perkembangan dan peningkatan beton yang diperkuat oleh fiber dan materi-materi baru dan teknologi lainnya telah diakui secara umum.Bahan komposit serat karbon digunakan secara luas dalam penguatan struktur beton yang rusak yang diperkuat, yang memiliki peran positif dalam mempromosikan pengembangan proyek penguatan.

Aplikasi penguatan struktur beton menggunakan bahan komposit serat

Dalam rentang H / 4-h / 3 (h adalah puncak kolom) di akhir kolom, bahan komposit serat karbon dibungkus secara horizontal dengan jarak sebesar 200mm, sehingga arah serat sejajar dengan tanah, yang dapat menghasilkan hambatan hoop dan mengurangi koefisien buckling dari kolom.Maka dengan itu meningkatkan perlawanan kompresi kolom dan secara efektif meningkatkan duktilitas anggota.Metode penguatan kerusakan ini memiliki efek penguatan yang signifikan.Alasan mengapa bahan komposit serat karbon membungkus kolom beton yang diperkuat secara bertahap untuk meningkatkan duktilitas adalah bahwa bahan-bahan komposit serat karbon luar dapat juga menahan perubahan pada kolom beton tinggi-kekuatan dalam arah sekelilingnya, dan bahan-bahan komposit serat karbon luar memiliki yang lebih langsung dan efektif menahan diri pada anggota-anggota beton daripada stirrup..Oleh karena itu, bahan serat karbon dapat secara signifikan meningkatkan kekuatan komponen, meningkatkan duktilitas, dan meningkatkan konsumsi energi seismik.

Menginformasikan kerusakan balok beton diperkuat dengan bahan komposit serat karbon, bahan komposit serat karbon tidak hanya dapat membatasi secara efektif ekstensi retak dan pengembangan lebar retak, tetapi juga dapat membuat balok bekerja normal ketika ada banyak retak.Terlebih lagi, integritas balok ditingkatkan, dan kapasitas bantalan balok ditingkatkan.Ini menunjukkan kegunaan dari bahan komposit serat karbon, balok beton yang diperkuat diperkuat oleh bahan komposit serat karbon masih memiliki ruang deformasi yang besar, dan bahan komposit serat karbon memiliki kapasitas konsumsi energi yang lebih baik.Meskipun bahan komposit serat karbon adalah bahan rapuh, perubahan besar ini masih dapat memberikan tanda-tanda kerusakan pada balok pembengkokan sampai batas tertentu.

Anggota flekral beton diperkuat dengan bagian miring, dan penggunaan bahan komposit serat karbon untuk meningkatkan kapasitas gundukan anggota beton efektif.Setelah kain serat karbon disisipkan, yang retak beban dan kapasitas shear dari balok jelas lebih baik, dan peningkatan kapasitas gunting lebih signifikan.Mekanisme bahan komposit serat karbon dalam meningkatkan kapasitas shear mirip dengan yang dari stirrups.Oleh karena itu, sambil meningkatkan kapasitas gundukan balok beton yang diperkuat, alat ini juga dapat meningkatkan kapasitas deformasi dari komponen dan meningkatkan duktilitas komponen.Untuk bagian miring dari balok beton diperkuat dengan serat karbon, sebelum gagal, serat karbon strip akan menunjukkan tanda-tanda merobek, tonjolan, kerutan, dll., dengan demikian meningkatkan kegagalan rapuh balok beton asli & # 39; s resistensi shear.Ketika meningkatkan resistensi shear, itu dapat meningkatkan jangkar serat karbon bengkok

Selain itu, setelah bahan komposit serat karbon digunakan untuk penguatan seismik dari dermaga dan kolom-kolom jembatan, resistensi lentur dan gundul, kapasitas bantalan, resistensi kelelahan dan kolom-kolom seismik telah meningkat secara signifikan.Pada saat yang sama, bahan komposit serat karbon juga cocok untuk penguatan getaran anti- struktur besar dan menengah berukuran yang dikenakan beban dinamis seperti jembatan.
