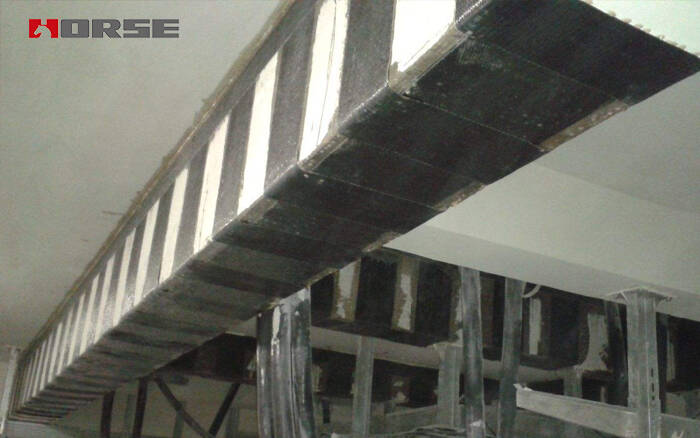

Kain serat karbon dapat berhasil digunakan untuk seismik, shear dan penguatan flekral struktur beton.Namun, hal ini harus ditunjukkan bahwa karena karakteristik stres yang melekat dari struktur pemberat kain serat karbon, banyak struktur beton tidak cocok untuk penguatan dengan kain serat karbon, sehingga diperlukan untuk menganalisis persediaannya.

Jadi dalam situasi apa yang tidak cocok untuk menggunakan metode penguatan kain serat karbon untuk memperkuat konstruksi?7733355 akan menjawab untukmu.

01 Pertanyaan Ketat

Ketika struktur beton dan atap bangunan terlalu cacat dan retak karena kurangnya kekakuan, yang mempengaruhi aplikasi, tidak cocok untuk menggunakan kain serat karbon untuk memperkuat.Penelitian menunjukkan bahwa untuk balok, piring, dan anggota stres lainnya yang sangat banyak, ketika serat karbon digunakan untuk penguatan, di bawah kondisi batas operasi normal, efek serat karbon pada perbaikan dari keakraban struktural kurang dari 10%, atau tidak ada peningkatan sama sekali.

02 The scope of application of carbon fiber flexural referement

Ketika struktur beton diperkuat dengan kain serat karbon karena kapasitas bantalan flekdural yang miskin, bentuk kerusakan struktur yang diperkuat tergantung pada penguatan struktur asli di satu sisi, dan di sisi lain jumlah serat karbon.Sekarang dengan asumsi bahwa struktur asli adalah anggota penguatan yang cocok, bentuk kerusakan dari struktur penguatan dapat dibagi ke dalam tiga kondisi berikut.

Jumlah serat karbon kurang.Ketika rusak, beton marjinal di zona kompresi hancur, tekanan batang baja menghasilkan, dan serat karbon dapat mencapai ketegangan yang lebih tinggi.

Jumlah serat karbon sedang.Ketika rusak, beton marjinal di zona kompresi hancur, batang baja tensile menghasilkan, dan serat karbon dapat mencapai ketegangan menengah tertentu.

Serat karbon lebih banyak digunakan.Ketika rusak, beton marjinal di zona kompresi hancur, tekanan baja menghasilkan, dan serat karbon sangat rendah.

Di antara tiga situasi di atas, situasi ketiga tidak cocok karena jumlah besar serat karbon dan tingkat utilisasi kekuatan rendah.Metode penguatan pertama cocok untuk balok dengan tinggi bagian yang lebih besar, dan metode penguatan kedua cocok untuk tiang atau balok datar dengan tinggi bagian yang lebih kecil.Hal ini terutama karena untuk piring atau balok datar, ketika serat karbon tidak mencapai strain tensile tinggi, struktur dapat rusak karena penurunan berlebihan.Batas rinci tergantung pada strain tensile utama dan metode pemuatan serat karbon.

Pertanyaan 3 Anti- Torsion

Untuk penguatan torsi struktur beton dengan bahan serat karbon, ada beberapa studi di rumah dan di luar negeri saat ini.Dari sudut pandang mekanisme kerusakan torsi dari struktur beton, tidak peduli apakah serat arah serat karbon tegak lurus ke sumbu atau paralel dengan sumbu, dapat menahan dan mengubah pengembangan retakan miring dan memainkan peran tertentu dalam penguatan.

Namun, karena ketika serat karbon digunakan untuk penguatan, di satu sisi, retakan pada komponen sekarang terbentuk, dan penyebaran retakan telah ditentukan.Di sisi lain, karena strain utama serat karbon dapat setinggi 10000kz, dan baja biasa memiliki strain kurang dari 20001lo.Jika strain meningkat menjadi lebih dari 4000quez, lebar dari retak beton telah menyebar sangat besar, dan harus mulai berkembang ke permukaan lain, struktur dekat dengan kerusakan, dan stres yang serat karbon dapat mencapai saat ini masih sangat rendah.Oleh karena itu, peran serat karbon dalam memperkuat anggota torsi harus ditentukan melalui penelitian lebih lanjut.

04 Untuk beberapa struktur dengan deformasi besar, efek dari serat karbon penguatan tidak sangat memuaskan.& nbsp;

Meskipun serat karbon itu sendiri memiliki karakteristik kekuatan tinggi, dan spesifikasi menetapkan bahwa daya tarik desain dari kain karbon kelas satu dalam penguatan komponen penting adalah 1600MPA.Namun, karena deformasi besar komponen itu sendiri, ketika serat karbon mungkin tidak mencapai 1600MPA, serat karbon itu sendiri telah hancur.Akibatnya, tingkat pemanfaatan kekuatan serat karbon rendah, dan kekuatan serat karbon yang tinggi tidak dapat sepenuhnya dimanfaatkan.Jadi bagaimana menangani situasi ini?Jika komponen yang diperkuat memiliki deformasi tertentu, tetapi deformasi tidak terlalu besar, metode penguatan dari lempeng baja menempel dapat digunakan untuk memperkuat.Bagaimanapun, tingkat pemanfaatan kekuatan dari baja jelas lebih baik daripada kain karbon.Jika komponen yang diperkuat sangat deformasi, penguatan pre- stres dapat memberikan penuh bermain dengan nilainya.
