Perbaikan 1 Projek

Tubuh utama dari sebuah proyek memiliki 18 lantai di atas tanah, dan tinggi badan utama bangunan adalah 63.45 m.Tinggi dari lantai pertama adalah 5.1m, lantai kedua sampai kelima dan kesepuluh adalah 4.4m, dan lantai lainnya adalah 3.3m dan 3.0m.Proyek mengadopsi struktur tembok beton yang diperkuat, dan ukuran kolom 6.5 x 7.2m dan 6.5 x 7.8m.Tingkat kekuatan beton adalah C40 di bawah delapan lapisan dan C35 di atas.The sertifikasi seismik intentalitas proyek ini adalah 8., Percepatan seismik desain adalah 0.20g, kategori benteng seismik adalah Kategori C, kelompok seismik adalah kelompok kedua, frame kelas seismik adalah Kelas II, dinding shear adalah Kelas 1, dan situs ini adalah Kelas II.

2 Pertanyaan diangkat

Selama pembangunan, 2.5m cantilever koridor luar ditambahkan, dan penguatan empat kolom frame yang berdekatan tidak disesuaikan sesuai, yang meninggalkan bahaya tersembunyi untuk kualitas dan keamanan proyek.Masalah utama adalah sebagai berikut:

2.1

Rasio penguatan baja longitudinal minimum setelah kolom 2 ~ 3 diperkuat dengan beton luar tidak memenuhi persyaratan 0.7, dan bantuan lebih lanjut diperlukan.

2.2

Pertunjukkan seismik dari metode penguatan beton pertama tidak baik, terutama karena satu sisi tidak diperkuat, dan stirrup diperkuat tidak ditutup dan perlu diperkuat lebih jauh.

3 Mekanisme Reinforcement dari kolom serat karbon diperkuat frame

Karena penguatan serat karbon kebanyakan digunakan untuk penguatan anggota flekral, masih perlu untuk memahami mekanisme penguatan nya ketika digunakan untuk penguatan anggota bias.

Ketika menggunakan serat karbon untuk membungkus dan memperkuat kolom frame, fungsi utama dari serat karbon kain adalah untuk menahan beton internal.Karena kekuatan tensile dan modulus elastik serat karbon yang tinggi, efek penahanan ini jelas.Ketika beton dikompresi dan menghasilkan deformasi lateral, kain serat karbon dapat menahan deformasi beton dan meningkatkan strain kompresif utama beton.Akibatnya, penghancuran beton di zona kompresi ditunda, kinerja deformasi plastik dari penguatan longitudinal sepenuhnya difungsikan, kerakusan kolom bingkai beton diperkuat ditingkatkan, dan kapasitas bantalan dan kinerja seismik dari kolom frame ditingkatkan.

4 Karbon struktur struktur diperkuat desain

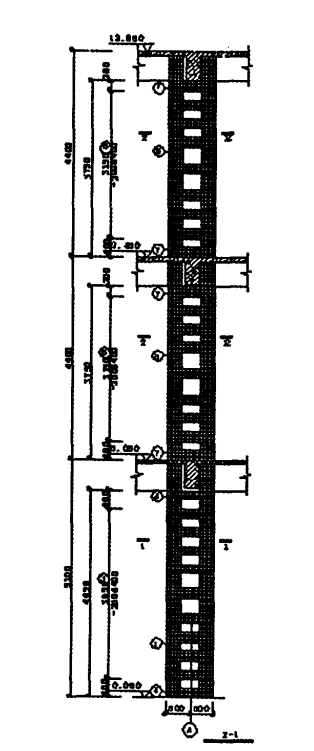

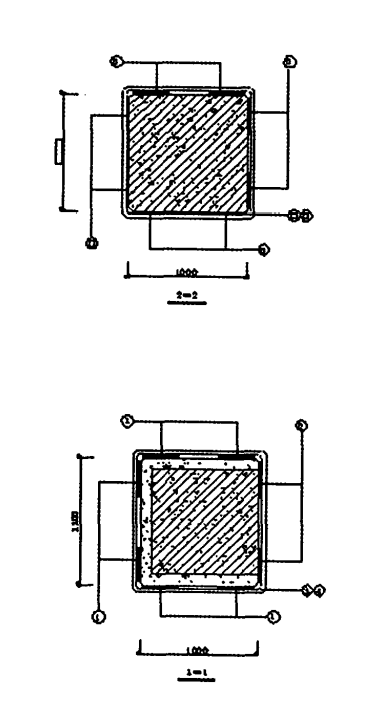

Di bawah dasar dari analisis dan perhitungan gaya struktural, dikombinasikan dengan perbandingan dan pemilihan skema penguatan kolom frame, pemilihan metode penguatan serat karbon lebih tepat.Desain penguatan serat karbon ditunjukkan dalam Gambar 1-karbon penguatan serat gambar konstruksi.

& nbsp; & nbsp;

5 serat karbon bahan penguatan struktur

5.1 Kain serat karbon

Serat karbon penguatan bahan adoment kain serat karbon tenunan, dan spesifikasinya ditampilkan di Tabel 1:

HM-30 Karbon Fiber Fabric TDS.pdf

5.2 bahan serat karbon

Material serat karbon mengadopsi Horse serat karbon perekat.

HM CFRP Fabric Epoxy TDS - Horse.pdf

Ringkasan 6

Untuk kolom frame dengan kinerja seismik miskin dan penguatan struktur yang tidak cukup, struktur serat karbon digunakan untuk penguatan.Mekanisme penguatan serat karbon sudah jelas dan desainnya masuk akal.Setelah penguatan, telah digunakan selama bertahun-tahun.Penampilan kerja komponen belum normal.Ini menunjukkan bahwa kolom bingkai serat karbon yang diperkuat tidak hanya dapat meningkatkan kapasitas bantalan, tetapi juga meningkatkan kinerja seismik dari komponen, yang layak dipromosikan.
