Semua orang sangat jelas tentang proses pembangunan serat karbon penguatan serat.Tapi menggunakan proses konstruksi yang sama, mengapa efek penguatan proyek Anda tidak baik?Hari ini, saya akan berbicara tentang 6 poin ini yang harus diperhatikan dalam pembangunan dari serat karbon penguatan serat.Keterangan berikut ini didasarkan pada: GB50550- 2010 & quot; Kode untuk Penerimaan Kualitas Konstruksi dari Struktur Rekayasa & quot;.

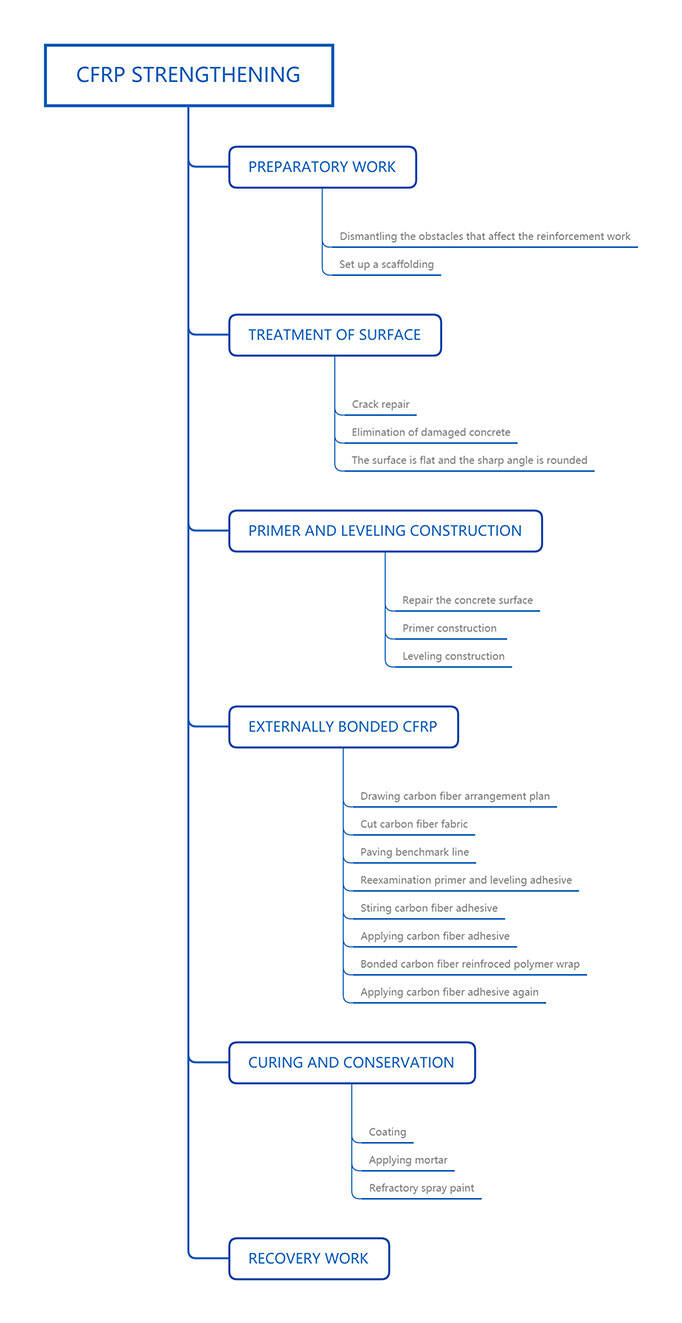

1. Untuk perbaikan bahan dasar beton, tepi dan sudut bagian struktural harus dipoles ke sudut bulat dengan radius tidak lebih dari 25 mm untuk menjaga permukaan beton bersih dan kering.Isi kelembaban lapisan permukaan beton tidak boleh hujan lebat 6%, dan penguji isi kelembaban akan digunakan untuk pengujian selama periode konstruksi.

2. lem kasar untuk lembaran serat karbon, jika dilengkapi dengan primer, Anda harus sikat primer pertama, sehingga jari kering sebelum operasi lem permukaan.Jika primer kering, Anda harus menunggu 12 jam sebelum menempel serat karbon lembar.Untuk operasi primer, primer tidak boleh dihapus tanpa otorisasi, dan primer tidak boleh ditambahkan dengan tipis untuk mengubah viskositas nya.Kecuali lem terjun bebas.

3. Ketika lapisan serat karbon disisipkan, permukaan harus sepenuhnya diratakan tanpa keriput, dan lapisan harus disesuaikan secara merata tanpa gelembung udara.Ketika lapisan-multi- pasting, lapisan berikutnya pekerjaan harus dilakukan ketika serat karbon lembar lapisan ini mencapai kering jari.Waktu penundaan melebihi 1 jam, dan pekerjaan akan dilakukan setelah menunggu selama 12 jam.

4. Setelah pembangunan serat karbon, biarkan berdiri diam selama 7 hari.Setelah itu benar-benar tetap, periksa apakah ada fenomena hollowing.Area dari drum berongga tunggal tidak akan hujan 10.000 milimeter persegi, dan metode injeksi diperbolehkan untuk mengisinya untuk perbaikan.Jika luas dari drum berongga tunggal lebih besar dari 10.000 milimeter persegi, lembaran serat karbon harus dipotong dan terpasang ulang, dan sendi harus tidak kurang dari 200 mm ke arah tangan.Jika jumlah lapisan menempel melebihi 3 lapisan, sendi lap tidak akan kurang dari 300 mm, dan bersama lap dalam arah non- stres tidak akan kurang dari 100 mm.

5. Ada titik yang sangat penting di sini, yaitu, lapisan lem.Beberapa pelanggan menggunakan sedikit lem untuk menghemat biaya.Ini salah.Lapisan lem serat karbon harus dikendalikan pada 1.5 mm dan melayang oleh 0.5 mm.

6. Indikator terkualifikasi untuk inspeksi situs-on dari tensile positif kekuatan dari bahan penguatan dan beton:




   Uji butir	Tingkat kekuatan beton terukur dari komponen asli	Uji indeks kualifikasi		Metode deteksi
   Kekuatan ikatan yang tensile dan mode kegagalannya	C15- C20	Satu.5MPA	Dan kohesif kegagalan beton	GB50550
   	£45	Dua.5MPA

   Catatan: Jika hasil tes adalah antara C20 ~ C45, tingkat intensitas yang sesuai ditentukan oleh interpolasi.
