Untuk pembengkokan, kompresi aksial, dan penguatan ketegangan, secara eksternal terikat pada pembungkus karbon, pelat baja atau baja secara eksternal digunakan untuk penguatan, dan penguatan rangka atau penguatan jangkar umumnya diperkuat dengan ikatan eksternal yang mengikat lempeng karbon berbentuk U- berbentuk baja.

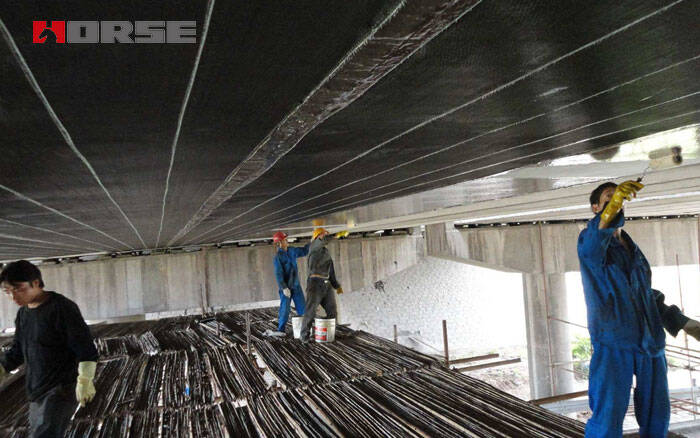

Diketahui ulang dengan pembungkus karbon

Desain dan persyaratan konstruksi

a.Tingkat kekuatan beton dari komponen seharusnya tidak lebih rendah dari C15, dan positif tensile kekuatan ikatan dengan permukaan beton seharusnya tidak lebih rendah dari 1.5MPA

B.Peningkatan kapasitas bantalan pengendalian dari bagian normal seharusnya tidak melebihi 40% untuk menghindari kegagalan shear sebelum pengendalian gagal.

c.Reinformasi bahan komposit serat: papan preformasi seharusnya tidak melebihi 2 lapis; bungkus serat seharusnya tidak melebihi 4 lapisan.

d.Tidak cocok untuk penguatan anggota beton polos.

Analisis detail

a.Masalah menempel dan memperpanjang panjang.Untuk pembengkokan bagian bawah balok, ketika panjang ekstensi dari pasta pembungkus karbon tidak cukup, bentuk jangkar tambahan dapat diadopsi, seperti lingkaran penguatan akhir.Untuk dukungan sinar di bawah pengendalian dan penguatan, ketika panjang ekstensi pasta tidak puas, akhir jangkar dapat dilakukan dalam bentuk strip baja + gambar kuku.

B.Masalah pertemuan antara bungkus karbon lengket dan lempeng baja lengket.Dukungan sinar diperkuat dengan pengendalian.Jika pelat baja digunakan untuk penguatan di arah lain, bungkus karbon harus diletakkan di bagian bawah dan pelat baja di atas.

c.Masalah pencegahan kebakaran.Karena diperkuat dengan menempel pembungkus karbon, Materinya termasuk perekat dan pembungkus karbon.Di antara mereka, penggunaan suhu lingkungan dari binder seharusnya tidak lebih dari 60, jadi ketika menggunakan metode ini untuk memperkuat struktur beton dalam lingkungan yang tinggi, langkah-langkah perlindungan yang sesuai harus diambil.Latihan biasa adalah menggunakan semen mortir untuk menyeka permukaan atau menerapkan cat tahan api.

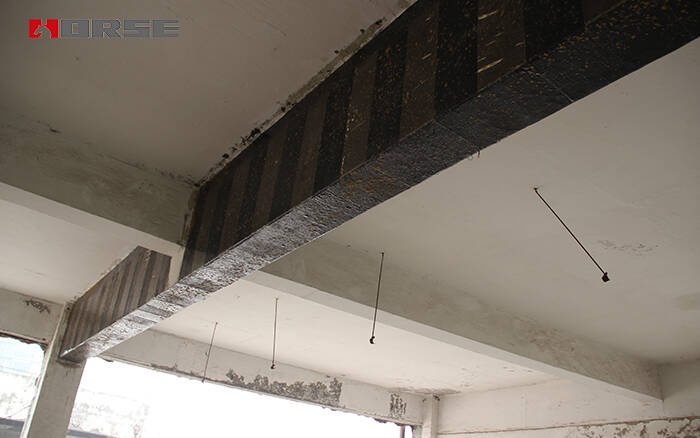

Tempel pembungkus karbon berbentuk U-

Desain dan persyaratan konstruksi

a.Tingkat kekuatan beton dari komponen seharusnya tidak lebih rendah dari C15.

B.Lebar hoop berbentuk U-: lingkaran akhir tidak kurang dari 2 / 3 dari lebar lipatan karbon di bagian bawah balok, dan seharusnya tidak kurang dari 150mm.Lingkaran tengah tidak kurang dari 1 / 2 dari lebar pembungkus karbon di bagian bawah balok, dan seharusnya tidak kurang dari 100mm.Ketebalan lingkaran berbentuk U- seharusnya tidak kurang dari 1 / 2 dari ketebalan lembaran serat karbon yang diperkuat dengan lekuk.

c.Perbaikan tahan kulit membentuk lingkaran U: ujung atas lingkaran berbentuk U- harus berlabuh dengan manik-manik longitudinal.Ketika tinggi sinar H tidak kurang dari 600mm, manik pinggang longitudinal harus ditambahkan di pinggang balok.

d.Untuk balok, tidak kurang dari tiga jangkar berbentuk U- harus secara merata diatur dalam panjang ekstensi, salah satunya harus ditetapkan pada akhir panjang ekstensi.

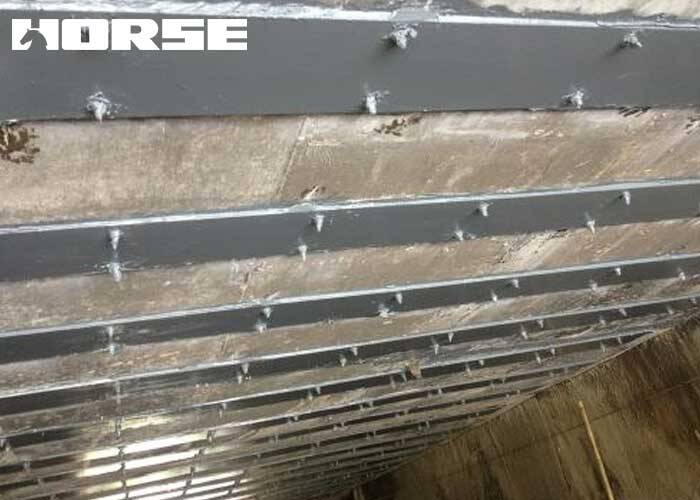

Tempel penguat pelat baja

Desain dan persyaratan konstruksi

a.Hal ini tidak cocok untuk beton polos, termasuk penguatan anggota yang penguatan longitudinal kurang dari 0.2% di satu sisi.

B.Peningkatan kapasitas bantalan pengendalian dari bagian normal seharusnya tidak melebihi 40% untuk menghindari kegagalan shear sebelum pengendalian gagal.

c.Adhesive baja penguatan pelat baja seharusnya tidak lebih besar dari 100mm.Ketebalan lapisan lem yang diterapkan tangan tidak lebih dari 5mm, dan ketebalan lapisan lem tekanan mekanis tidak lebih dari 10mm.

d.Perbaikan pelat baja tidak boleh melebihi 3 lapisan dan 2 lapisan di zona ketegangan dan zona kompresi, dan ketebalan total lempeng baja seharusnya tidak melebihi 10mm.

e.Ukuran harus diambil untuk menghapus atau menghapus sebagian besar beban hidup pada struktur.

Analisis detail

a.Ketika luas dari permukaan bawah balok tidak cukup, pelat baja dapat disisipkan simetris di kedua sisi balok, dan harus dikendalikan dalam 1 / 4 dari tinggi balok dari tepi ketegangan.

B.Ketika bagian bawah balok frame dan balok independen diperkuat, ikatan lempeng baja perekat harus diperpanjang ke sisi dukungan atau sisi kolom.

c.Ketika anggota pengendalian diperkuat memiliki lebih dari satu lapisan pelat baja, posisi memotong dari dua lapisan yang berdekatan dari pelat baja harus terhuyung-huyung oleh tidak kurang dari 300mm, dan lingkaran berbentuk U- harus ditambahkan di cut.

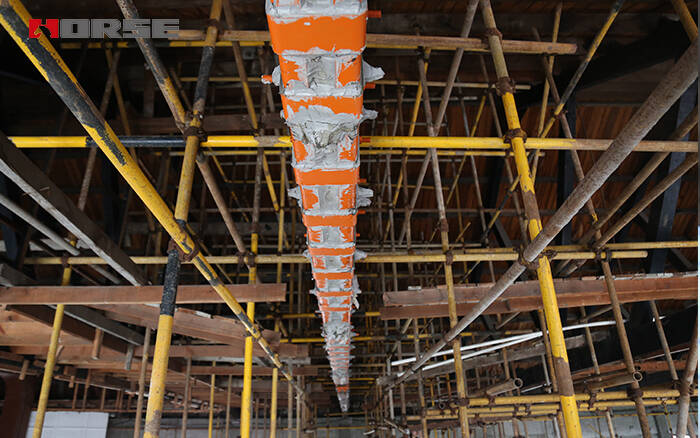

Tempel lingkaran berbentuk baja U-

Desain dan persyaratan konstruksi

a.Lingkaran berbentuk U- harus disisipkan tegak lurus ke sumbu komponen, dan tidak boleh ditempelkan miring.

B.Lebar lingkaran berbentuk U-, lingkaran akhir seharusnya tidak kurang dari 2 / 3 dari lebar lempeng baja yang diperkuat, dan seharusnya tidak kurang dari 80mm; lingkaran tengah seharusnya tidak kurang dari 1 / 2 dari lebar lempeng baja yang diperkuat, dan seharusnya tidak kurang dari 40mm.Ketebalan lingkaran berbentuk U- seharusnya tidak kurang dari 1 / 2 dari ketebalan lempeng baja di bagian bawah balok, dan tidak harus kurang dari 4mm.

c.Ketika tinggi bagian h dari balok lebih besar dari atau sama dengan 600mm, itu harus dipertimbangkan untuk menambahkan manik baja pinggang longitudinal pada pinggang balok.

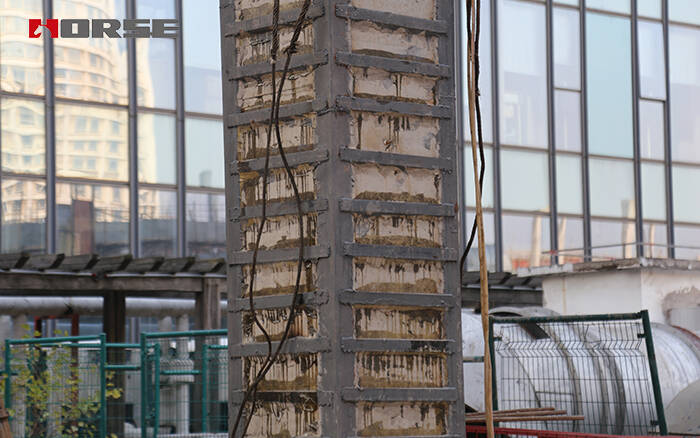

Pemuatan baja bagian luar

Desain dan persyaratan konstruksi

a.Ketebalan dari sudut baja tidak boleh kurang dari 5mm, dan panjang samping dari sudut baja tidak boleh kurang dari 50mm.

B.Area melintang panel patch seharusnya tidak kurang dari 40mmx4mm, dan jarak seharusnya tidak lebih besar dari 20r (r adalah radius minimum girasi dari satu sudut baja bagian), dan seharusnya tidak lebih besar dari 500mm.

Analisis bagian

a.Karena metode penguatan ini membutuhkan semua lingkaran baja datar untuk melewati lempengan lantai asli, metode ini akan merusak lempengan lantai asli terlalu banyak, sehingga metode penguatan umumnya tidak direkomendasikan.Jika metode ini benar-benar diperlukan, batang baja dapat digunakan bukan hoops baja datar untuk mengurangi kerusakan ke lempengan lantai asli.

B.Suntikan lem dari bagian baja yang terikat secara eksternal harus dilakukan setelah bingkai baja bagian dilas.Ketebalan jahitan lem adalah antara 3mm-5mm; lem lokal jahitan dengan panjang tidak lebih dari 300mm dan ketebalan tidak lebih dari 8mm diperbolehkan.Catatan: ini tidak dapat muncul dalam jangkauan 600mm pada akhir sudut baja.
