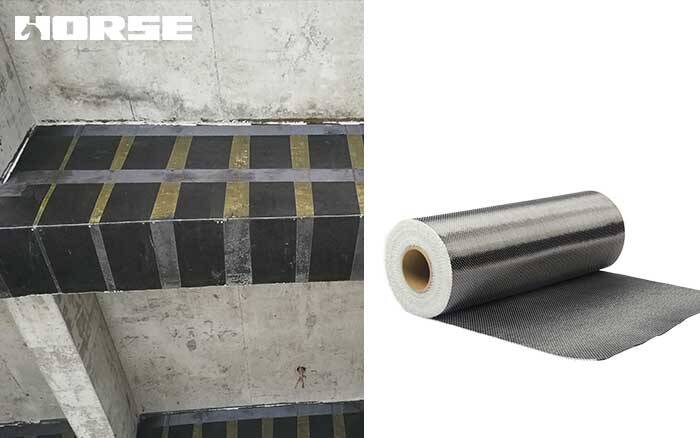

Tipe masalah: Karena peningkatan beban, balok beton asli tidak memiliki kapasitas bantalan yang cukup, dan metode penguatan perlu diperkuat dengan kain serat karbon

Parameter dari lapisan serat karbon bertensioned di bagian bawah balok:

Kaus serat karbon: kelas I

Modulus Ecf = 2.30 x 10 ^⁵Mpa

Mendesain nilai dari kekuatan tarik ff = 2300.00 MPA

undo-type167 mm

Berat: 300g / m2 tidak mempertimbangkan kekuatan sekunder

Hasil perhitungan

1.Setelah beban balok KL3 meningkat, area penguatan yang hilang adalah 750mm ², dan ukuran kain serat karbon dikonversi oleh prinsip substitusi kekuatan yang sama:

Perancang nilai dari kekuatan tensile dari batang baja HRB400: 360N / mm ²

Perancang nilai dari kekuatan tensile dari kain serat karbon: 2300N / mm ²

Kurangnya area penguatan * nilai desain dari kekuatan tensile dari batang baja acuan nilai desain dari ketebalan kain serat karbon * lebar * nilai desain dari kekuatan tensile kain serat karbon

750 * 360.167 * lebar * 2300

Lebar £702.94

Ukuran bagian balok KL3 adalah 400 * 900, dan lebar sinar struktural 400 tidak dapat memenuhi lebar ikatan kain serat karbon.Pertimbangkan ikatan ganda-lapisan serat karbon kain, dan menghitung serat karbon kain multi- lapisan mengurangi faktor ikatan:

Faktor reduksi = 1.16- (nomor lapisan pasta * elastic modulus nilai desain * single layer derajat) / 308000 1300.9 = 1.16- (2 * 230000 * 0.167) / 308000 = 0.91

Faktor reduksi = 0.9

750 * 360.167 * lebar * 2300 * 0.9

Lebar £781.05

Lebar balok KL3 adalah 400mm, dan dua lapis ganda dari pasta serat karbon: 2 * 400 = 800 £781.05, yang memenuhi kebutuhan kekuatan.
