Jenis-jenis masalah

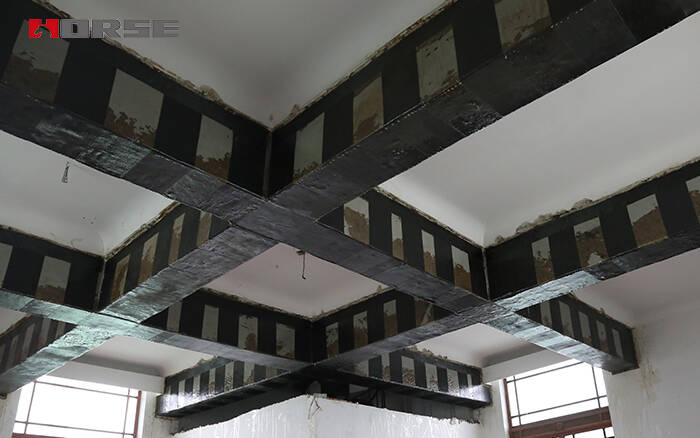

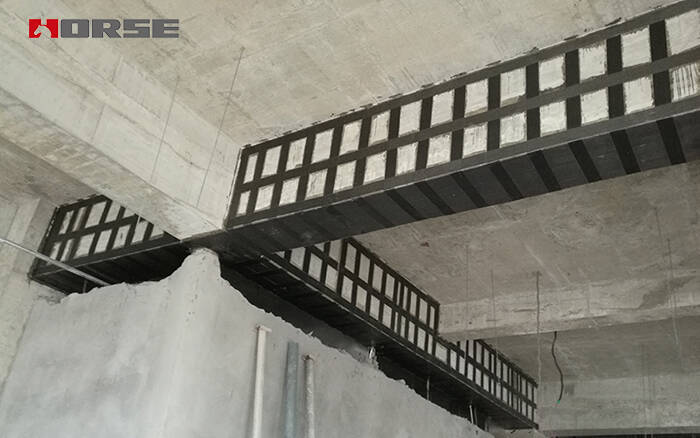

Karena kapasitas dukung balok beton asli yang tidak memadai, kain polimer yang diperkuat serat karbon (CFRP) digunakan dalam metode penguatan ini.

Parameter lembaran serat karbon di bagian bawah balok:

Kelas CFRP: Kelas I

Modulus elastisitas Ecf = 2,30 × 10⁵ MPa

Nilai desain kekuatan tarik FF = 2.300 MPa

Ketebalan satu lapis t CFV = 0,167 mm

Berat: 300 g/m²

Jangan pertimbangkan kedua gaya tersebut

Luas tulangan adalah 750 mm² setelah beban ditingkatkan, dan ukuran ikatan kain serat karbon dikonversi berdasarkan prinsip substitusi kekuatan yang setara.

Nilai desain kekuatan tarik batang baja: 360 N/mm²

Nilai desain kekuatan tarik kain serat karbon: 2300 N/mm²

Kekurangan luas area tulangan * nilai desain kekuatan tarik tulangan kurang dari atau sama dengan ketebalan kain serat karbon * lebar * nilai desain kekuatan tarik kain serat karbon

750 × 360 = 0,167 × lebar × 2300

Lebar = 702,94

Dimensi penampang balok adalah 400 × 900, dan lebar balok struktural adalah 400, yang tidak memenuhi lebar kain serat karbon. Mengingat penggunaan kain serat karbon berlapis ganda, faktor pengurangan lapisan kain serat karbon dihitung.

Koefisien pengurangan = 1,16 - (nilai desain modulus elastisitas lapisan * * ketebalan) / 308.000 = 0,9

= 1,16 – (2 × 230.000 × 0,167) / 308.000

= 0,91

= 1,16 − (2 × 230.000 × 0,167) / 308.000

= 0,91

                                              = 1,16 − (2 × 230.000 × 0,167) / 308.000

                                              =0,91

Koefisien reduksi =0,9

750 × 360 = 0,167 × lebar × 2300 × 0,9

Lebar = 781,05

Lebar balok adalah 400 mm, luas lapisan ganda CFRP: 2 × 400 = 800 = 781,05, memenuhi persyaratan kekuatan.
