Kertas ini memperkenalkan fungsi dan proses aplikasi dari HorseDesain penguatan CFRPperangkat lunak melalui sebuah contoh.

Contoh

Sebuah balok beton, kekuatan beton dari CRB30, bagian ukuran B × h = 200mm × 500mm Bantuan longitudinal dan stirrup adalah HRB400, bagian bawah dari balok adalah 4 16mm bala bantuan, dan bagian atas balok adalah 2 14mm bala bantuan.Diameter Stirrup adalah 8mm dan jarak adalah 200mm.

Karena peningkatan beban, saat membungkuk kapasitas bantalan di tengah-tengah rentang diperlukan setidaknya 300 KNanggota asli tidak dapat memenuhi persyaratan dan perlu diperkuat.

01

Komponen baru

Masukan ukuran bagian, penguatan konfigurasi, informasi konkret dan parameter lain dari anggota asli pada halaman informasi anggota, dan klik Simpan untuk menyelesaikan masukan dari parameter anggota asli.

Setelah masukan dari parameter komponen asli selesai, [desain penguatan] atau mode pemeriksaan penguatan] dapat dipilih.

02

Desain reinforman

Dalam mode ini, jumlah penguatan dapat dihitung sesuai dengan persyaratan kapasitas bantalan dari anggota setelah penguatan, dan skema penguatan spesifik dapat dihasilkan.

Pilih [normal bagian bending resistensi] dalam tipe penguatan [penguatan] dari komponen, mengadopsi metode penguatan dari [pasting karbon serat kain], masukan kapasitas yang diperlukan dari 300g karbon shail hm- 300- saya sebagai bahan penguatan.

Klik menghasilkan skema untuk menghasilkan daftar skema alternatif seperti yang diperlukan dan menampilkan informasi dasar dari setiap skema.Klik Rincian untuk melihat rincian skema.

03

Perhitungan pengecekan

Dalam mode ini, skema penguatan anggota dapat dimasukkan untuk memeriksa apakah kapasitas bantalan setelah penguatan memenuhi persyaratan penguatan.Parameter dari skema penguatan yang ada harus dikonfigurasi selama masukan parameter.Klik Periksa Kalkulasi untuk melihat rincian dari perhitungan pemeriksaan.

04

Lembar kalkulasi dan tampilan detail

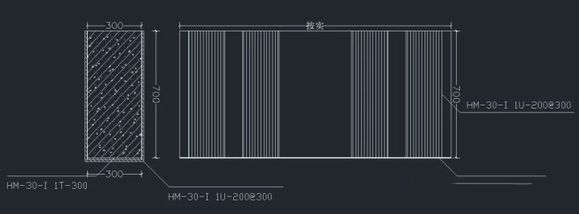

Dalam halaman skema detail, Anda dapat mengunduh lembar perhitungan, rincian penguatan, deskripsi desain dan dokumen lainnya.
