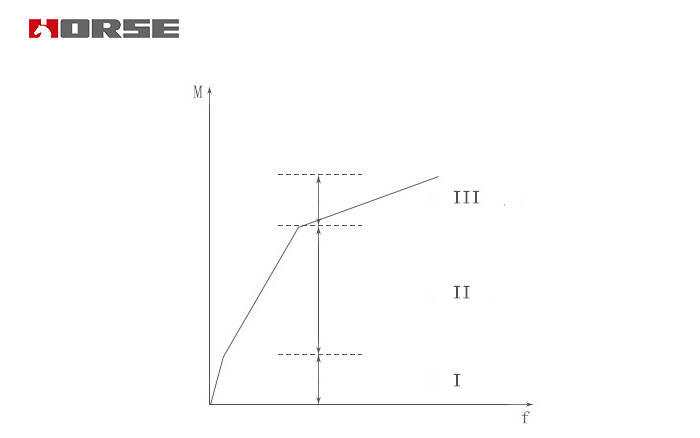

Seluruh proses dapat dibagi menjadi tiga tahap: tahap dari tidak ada retak, tahap retak dan tahap kegagalan.

Tahap pertama - tahap uncracked

Pada saat ini adalah kecil, tekanan beton melintasi bagian balok sepanjang tinggi balok diukur sebagai hubungan linier, dan nilai strain adalah kecil, sejalan dengan balok asumsi bagian pesawat; strain penguatan tensile dan strain CFRP lebih kecil dan diukur, balok penguatan dan RC mirip dengan bahwa zona kompresi dan tensile stres grafik segitiga.

Dengan meningkatnya momen pengendalian, karena kekuatan tensile beton jauh lebih kecil dari kekuatan kompresif, tekanan beton di daerah tensile meningkat lebih cepat, dan beton memasuki panggung plastik.Sosok stres di daerah tensile ditunjukkan sebagai bentuk kurva.Ketika saat itu, tekanan tensile beton mencapai strain tensile akhir, bagian silang dalam keadaan zona kompresi beton retak, tekanan kompresif jauh lebih kecil dari kekuatan kompresif, beton kompresif pada dasarnya dalam fase elastis, figur stres yang kompresif dekat dengan distribusi segitiga.

Tahap kedua - tahap retak

Ketika strain tensile dari daerah tensile melebihi strain tensile utama, retakan muncul di bagian lemah beton di daerah tensile.Stres tensile dari beton di celah ditransfer ke memperkuat bar dan kain serat karbon.Pada saat itu, stres dari memperkuat baja dan stres dari serat karbon kain tiba-tiba meningkat.Dengan meningkatnya momen pengendalian, retakan terus berkembang, dan posisi sumbu netral bergerak ke atas.Stres tensile di daerah tensile terutama dikenakan untuk penguatan dan kain serat karbon.Beton dalam zona kompresi berkembang untuk deformasi plastik, dan angka stres di daerah kompresi adalah curvilinear.

Tahap ketiga - tahap kehancuran

Saat momen pembengkokan terus meningkat, ketika tekanan tarik mencapai kekuatan, peningkatan tekanan tensile pada bagian crack terutama ditanggung oleh CFRP.Saat membungkuk terus meningkat, retak terus memperluas, posisi sumbu netral terus bergerak ke atas, tinggi area kompresi lebih lanjut menurun, beton tekanan kompresif meningkat, karakteristik beton plastik lebih jelas, daerah kompresi stres grafik & # 39; s kurva distribusi cukup penuh.Ketika tekanan beton dari zona kompresi mencapai batas tekanan, beton hancur hancur, yang menandai kegagalan balok diperkuat.
