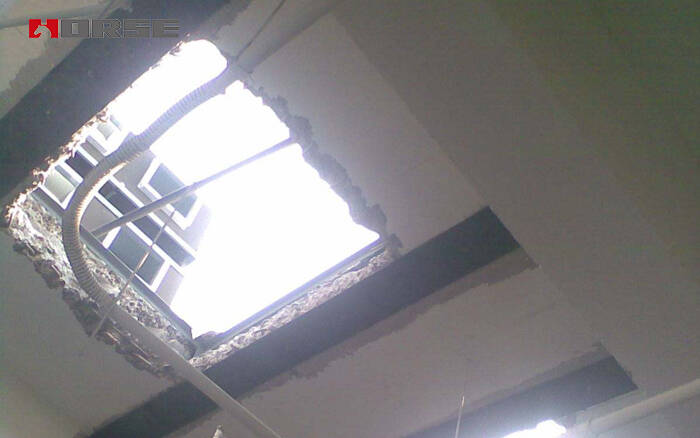

Dalam produksi dan kehidupan sehari-hari, pembukaan lantai sering terlibat karena modifikasi fungsional dan penambahan peralatan.Di satu sisi, setelah pembukaan lempeng lantai, jalur transmisi gaya asli dan penguatan sebagian terpotong, yang akan mengurangi ketangkasan keseluruhan lantai, mengurangi integritas struktural, dan kemudian mengurangi kinerja seismik bangunan.Di sisi lain, lubang yang terbuka di lempengan lantai juga dapat melemahkan kapasitas bantalan di sekitar lempengan pembukaan, menyebabkan retak beton dan bahkan kerusakan.

Oleh karena itu, kita harus melakukan analisis kekuatan internal dan bantalan kapasitas verifikasi di papan lantai setelah membuka, dan mengadopsi metode penguatan yang sesuai berdasarkan perbedaan dalam sifat, ukuran, bentuk, dan arah lempengan lantai.Metode penguatan umum termasuk penguatan kompensasi dan menambahkan balok dukungan.

Metode penguatan kompensasi

Peningkatan gaya internal dan penurunan kapasitas bantalan setelah membuka lempengan lantai secara langsung berhubungan dengan ukuran pembukaan, dan dapat disederhanakan:

1) Ketika b £300mm (lebar dari bukaan tegak lurus ke arah plat & # 39; s stres) atau diameter pembukaan D 2.300mm, dan jumlah batang baja dipotong adalah 135%, itu dapat dibiarkan tidak diobati.

2) Ketika b 1000mm atau diameter D 1000mm, jumlah batang baja dipotong adalah £20%, dan dampak pada stres piring setelah pembukaan kecil.Ketika penguatan hanya didasarkan pada struktur, metode penguatan kompensasi dapat digunakan untuk menambahkan batang baja dipotong (asfy) di piring ke tepi lubang.Untuk kenyamanan konstruksi, baja atau kain serat umumnya digunakan sebagai penguatan pasca, dan jumlah kompensasi total harus adalah £1.2 (Affy).

Ketika menempel piring baja atau kain serat di permukaan piring yang menanggung momen negatif lentur, sering terhalang oleh dinding dan tidak dapat diatur dengan cara yang terus menerus.Dalam hal ini, sekrup dan pendek sudut baja dapat digunakan untuk melewati dinding dan jangkar untuk mentransfer kekuatan susile, dan lubang dapat dibuat di sudut daerah dari kasta-in- tempat lempengan frame struktur.Permukaan piring yang menanggung negatif lentur saat harus disisipkan dengan pelat baja atau serat kain, yang harus dibengkokkan dan berlabuh di bagian luar balok tepi dan memenuhi panjang jangkar kebutuhan.

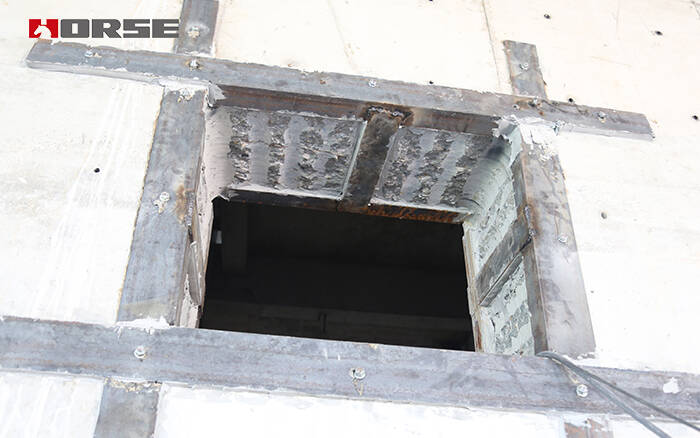

1.Metode penguatan pelat baja bonus

Untuk metode penguatan baja terikat (yang disebut sebagai metode lempeng baja yang terikat), pelat baja pada arah yang kurang tertekan harus ditempelkan pada lapisan dalam (pertama disisipkan), dan lempeng baja di arah yang lebih menekankan harus ditempelkan pada lapisan terluar (terakhir disisipkan).Pada titik ini, lempeng baja perekat pertama harus diletakkan pada permukaan beton, dengan kedalaman ketebalan lempeng baja negatif + 3mm, untuk memastikan bahwa permukaan dari pelat baja perekat pertama adalah flush dengan permukaan bawah lempengan lantai, atau dapat ditempelkan di kedua arah.Namun, pelat baja ke arah mengurangi stres perlu dipotong menjadi tiga bagian, dilas di situs, dan lokal dilapisi dengan perekat.

Metode ikatan baja berlaku untuk mengendalikan umum dan komponen tensile yang menahan kekuatan statis.Suhu lingkungan penggunaan seharusnya tidak melebihi 5- 60, kelembaban relatif tidak boleh melebihi 70%, dan seharusnya tidak ada korosi kimia di bawah kondisi penggunaan.Jika tidak, tindakan pencegahan yang efektif harus diambil.Ketika tingkat kekuatan komponen beton lebih rendah dari C15, metode ini tidak boleh digunakan untuk penguatan.

Syarat terkait:

a.Piring baja harus dipilih dengan lebar 100mm ~ 200mm dan ketebalan 3mm ~ 5mm.

B.Metode penguatan ini hanya dapat digunakan untuk memperkuat struktural dengan pembukaan kecil.Lantai ini memiliki lubang kecil, yang memiliki dampak kecil pada stres papan.Metode ini hanya dapat digunakan untuk penguatan struktural.

c.Area dari platnya yang kompensasi baja tidak akan kurang dari 1.2 kali sama rata dengan daerah batang baja yang terpotong

2.Metode reinforcement menggunakan kain serat karbon

Metode penguatan kain serat karbon pengecap juga merupakan metode penguatan kompensasi.Artikel ini terutama mengambil pasting serat karbon kain sebagai contoh untuk menjelaskan.Ketika posisi terbuka dari lempeng kontin- tempat kontinyu terletak di daerah momen membungkuk negatif dari lempengan, penguatan sisi dua kali juga harus dilakukan ketika menempel serat karbon kain untuk penguatan.Urutan benang serat karbon secara vertikal dan horizontal dapat dibatasi.

Dibandingkan dengan metode tradisional seperti meningkatnya bagian beton atau baja yang menempel, metode penguatan kain serat karbon pasting memiliki keuntungan dari penyimpanan ruang angkasa, konstruksi sederhana, tidak perlu fasilitas tetap di situs, pada dasarnya tidak ada peningkatan dalam ukuran struktural dan berat diri, hambatan korosi yang baik, dan daya tahan.

Syarat terkait:

a.Kaus karbon dipilih dengan lebar 200mm ~ 300mm dan massa 200g ~ 300g.

B.Metode penguatan ini hanya dapat digunakan untuk memperkuat struktural dengan pembukaan kecil.

c.Kekuatan tensile maksimum dari kain karbon kompensasi tidak akan kurang dari 1.2 kali kekuatan tensile yang setara dari batang baja dipotong.

d.Ketika kain karbon masuk ke dalam kontak dengan pelat baja, lapisan perekat harus diterapkan, dan kontak langsung tidak diperbolehkan.

e.Langkah-langkah jangkar dapat diandalkan harus diambil pada kedua ujung serat, biasanya dengan menempelkan strip tekanan pelat baja.

Ketika menggunakan metode penguatan lempeng baja dan benang serat, perlu dicatat bahwa ketika membuka lubang di area sudut negatif papan, bagian atas dan bawah papan harus diperkuat dengan penguatan sisi dua kali, dan tindakan jangkar di ujung harus dipastikan.Pada saat yang sama, perhatian harus dibayar untuk membongkar pengobatan, dan muatan hidup yang ditanggung oleh komponen yang diperkuat, seperti peralatan personil dan kantor, harus sementara dihapus, dan beban konstruksi sementara harus diminimalkan sebanyak mungkin.

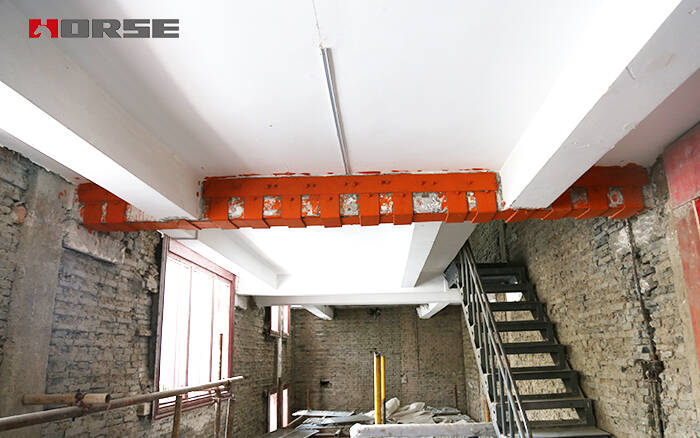

Menambah metoda sinar dukungan

Ketika pembukaan slab lantai semakin membesar, menghasilkan lebar b & gt; 1000 mm atau D & gt; 1000 mm tegak lurus ke arah slab & # 39; s stres, atau ketika jumlah potongan batang baja adalah & gt; 20%, atau ada beban terkonsentrasi besar di tepi pembukaan, serta ketika struktur pertama memotong tulang rusuk utama, balok tambahan harus dipasang di tepi pembukaan untuk mendukung dan mengirimkan.Secara umum, metode menambahkan balok dukungan diadopsi, termasuk penambahan balok baja atau balok beton di dalam - tempat.Penambahan balok dan papan lantai, serta struktur pendukung (dinding shear, bingkai balok, kolom, dll.) seharusnya memiliki jangkar yang dapat diandalkan.

01 Tambah balok baja profil

Ketika menambahkan balok baja untuk penguatan, baja berbentuk H, baja saluran, baja berbentuk I, atau baja komposit dapat digunakan.Rentang umum digunakan untuk rasio ketinggian adalah 14- 22, dan spesifikasi baja ditentukan berdasarkan perhitungan.

Setelah menambahkan balok baja, perlu untuk meninjau kapasitas bantalan papan lantai di bawah sistem struktur baru.Papan lantai dan dukungan balok yang baru ditambahkan disederhanakan sebagai hanya didukung atau tetap sesuai dengan situasi yang sebenarnya.Setelah balok baja terjepit erat dengan lempengan lantai, tuangkan perekat atau tinggi-kekuatan semen lumpur.

Hubungan antara balok baja dibuat menggunakan baut biasa atau baut berkekuatan tinggi.Profil 5- 5 dan profil C-C menunjukkan hubungan antara balok baja dan dinding shear.Plat jangkar dapat diperbaiki ke dinding gundul menggunakan baut kimia atau baut ekspansi, atau terhubung melalui sekrup dinding menurut diagram.Plat penghubung dilas ke pelat jangkar, dengan ketebalan tidak kurang dari 10mm.Plat penghubung terhubung ke balok baja menggunakan baut biasa (atau baut berkekuatan tinggi) untuk mencapai hubungan antara balok baja dan dinding gundul.

02 Tambah balok tepi beton

Ketika rentang slab kurang dari 6 m, tambahan balok beton dapat digunakan untuk memperkuat pembukaan lempengan, tetapi kapasitas bantalan sistem struktural harus diperiksa ulang dan diubah.Pada saat yang sama, apakah longitudinal asli dan balok frame transverse perlu penguatan harus ditentukan oleh perhitungan.Struktur dukungan dari balok baru ditambahkan harus memastikan transmisi efektif dari kekuatan shear.
