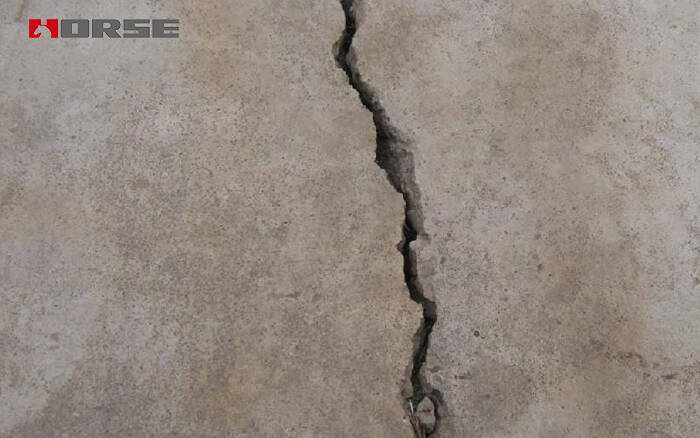

Titik kunci dari perbaikan reparasi adalah untuk merancang sesuai dengan jenis retakan, menentukan bahan perbaikan, metode perbaikan dan waktu.

1.Klasifikasi retak struktural:

(1) retak statis

Ini adalah celah yang disebabkan oleh peristiwa masa lalu dan bentuk, ukuran dan jumlah yang telah stabil dan tidak lagi berkembang.Ciri khas nya adalah lebar dan panjang retakan stabil.Material dan metode yang digunakan dalam perbaikan hanya berhubungan dengan ketebalan retakan, tetapi tidak ada hubungannya dengan kekakuan atau fleksibilitas material.

(2) retak aktif

Ini adalah lebar dan panjang crack yang tidak dapat tetap stabil di bawah lingkungan yang ada dan kondisi kerja.Sangat mudah untuk retak, seperti retak suhu, ketika gaya, perubahan anggota struktural, atau suhu perubahan lingkungan.Ketika memperbaiki, perlu untuk menghilangkan penyebab produksi, dan mengamati untuk jangka waktu untuk mengkonfirmasi bahwa itu stabil dan kemudian diperbaiki sesuai dengan metode pengobatan retak statis.Ketika tidak sepenuhnya dieliminasi, tetapi ketika keselamatan struktur dan komponen tidak berbahaya, itu dapat diperbaiki dengan bahan elastis dan fleksibel.

(3) retak tidak stabil

Ini adalah retak yang panjang, lebar atau kuantitas berkembang, tetapi akan dihentikan setelah jangka waktu tertentu.Untuk retakan seperti itu, mereka harus diperbaiki atau diperkuat setelah pengembangan umum, seperti retakan kering dari beton.

(4) repairable repairable cracks

Lebar dan panjangnya tidak dapat dipertahankan stabil, dan retakan akan melebar dan tumbuh sebagai waktu berlangsung.Jika penguatan retak sepanjang arah longitudinal dari batang penguatan, tidak peduli seberapa tipis retak adalah, itu akan terus berkembang.

2, deteksi retak

(1) panjang: pengukuran penguasa baja, umumnya lokasi panjang crack oleh jarak lurus dari kedua ujung retak.

(2) lebar: diukur dengan penggaris baja, kartu retak dan retak membaca kaca pembesar.Lebar retakan pada umumnya terletak pada titik terlebar dari celah.

(3) kedalaman: menggunakan metode pengeboran, pengamatan inti pengeboran, metode ultrasonik, mengisi warna cair dan sebagainya, kedalaman retak umumnya terletak dari jarak dari retak komponen ke kedalaman vertikal maksimum.

(4) perkembangan dari retakan: perkembangan dari retakan pada komponen dapat meningkatkan jumlah retakan, meningkatkan panjang dan lebar retakan, dan menentukan pengembangan kembali redeveloper retakan.

(5) panjang monitor perubahan: di kedua ujung crack, baris ditandai sebagai titik akhir crack, tanggal observasi dicatat di samping, dan titik akhir diamati secara teratur jika retak diperpanjang, dan jika diperpanjang, retak berubah.

(6) pemantauan perubahan lebar: menandai bagian yang paling lebar dari retakan yang diamati atau memasang bantalan mikrometer, pengamatan reguler, jika lebar retak meningkat, itu mengindikasikan bahwa retakan berubah.

3.Metode perbaikan yang sama untuk retak

(1) metode menyegel permukaan

Lem perbaikan dengan viskositas rendah dan permeabilitas yang baik diserap oleh retakan independen halus pada permukaan beton (lebar lebar retak Omega 0.2mm) atau tindakan kapiler retakan bersih.Untuk lantai dan bagian tahan air lainnya, serat komposit harus ditempelkan pada permukaan beton untuk meningkatkan efek menyegel.

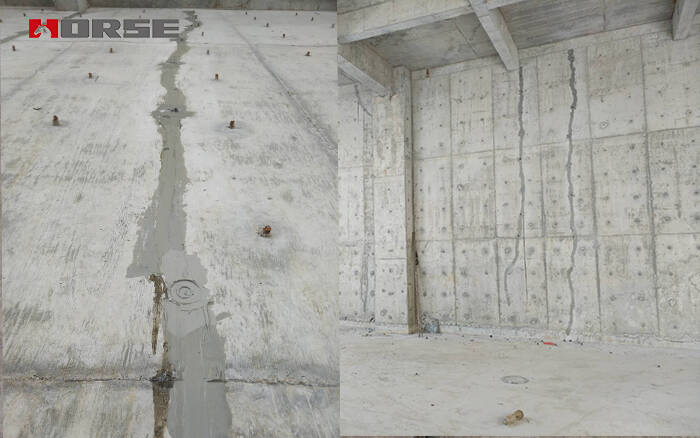

(2) metode injeksi

Dengan tekanan tertentu, viskositas rendah dan lem perbaikan kekuatan tinggi disuntikkan ke dalam rongga retak.Metode ini cocok untuk retakan independen, menembus retakan dan penguatan dan penyegel cacat lokal dari sarang lebah seperti 0.2mm & lt; 1.5mm.

(3) metode pengelompokan tekanan

Dalam periode tertentu waktu, viskositas rendah dan kekuatan tinggi bahan pengelompokan digunakan untuk perbaikan retak ditekan ke dalam rongga retakan dengan tekanan yang lebih tinggi untuk mencapai efek mengisi padat.Metode ini diterapkan pada pengobatan retakan penetrasi besar, cacat beton massa dan retakan yang dalam dan berkelok-kelok.

(4) metode tertutup penuh

Pada permukaan komponen, kedalaman alur dan lebar alur tidak kurang dari 20mm dan 15mm U groove.Kemudian epoxy resin yang dimodifikasi atau bahan pengisian elastik digunakan untuk mengisi dan menempelkan bahan serat komposit untuk menutup permukaannya.Metode ini cocok untuk menangani retakan aktif dan retakan statis dari omega- 0.5mm.Setelah mengisi, permukaan harus lapisan pelindung.

4, bahan perbaikan retak

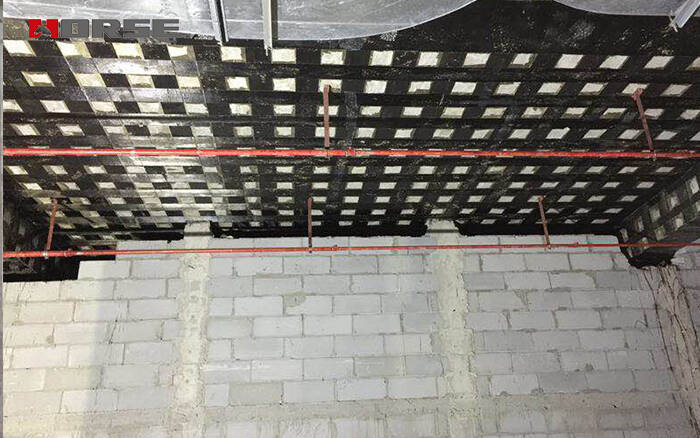

(1) resin sintetis; (2)epoxy adhesive; (3) bahan pembiusan anorganik; (4)fiber reinfroced polymer (FRP) kompositMaterial.
