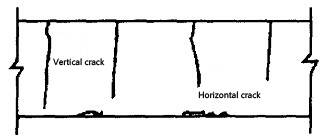

Retakan vertikal dan retakan kura-kura di sisi beton yang diperkuat (RC) balok

Retakan vertikal pada sisi dari balok beton yang diperkuat dan retakan pada kura-kura ditampilkan dalam Gambar 1.Sifat-sifat seperti ini retak adalah bahwa retak vertikal umumnya sama dengan panjang balok, dan tinggi retak jauh lebih di tengah balok dan SMA.Dalam kasus berat, kedalaman retakan dapat mencapai 100 - 200mm, dan lebih parah retak terjadi.Celah sering terjadi pada bagian atas dan bawah tepi balok, dan tidak merata didistribusikan sepanjang panjang balok, dan kedalaman retak dangkal, yang retak permukaan.

Penyebab dari retak: alasan untuk retak vertikal adalah beton tidak disiram cukup ketika beton sembuh, terutama ketika cetakan tidak sembuh.Sangat mudah untuk mengambil tempat di konstruksi musim panas.Ini adalah crack penyusutan kering.Penyebab retakan kura-kura adalah bahwa air template tidak cukup, terutama ketika air tidak basah melalui model kayu.

Pengobatan kontrol: untuk jenis crack, lebar crack kurang dari 0.1mm, lebar retak adalah 0.1 ~ 0.3mm untuk perawatan penyegel permukaan; lebar retak adalah 0.3 ~ 1.0mm dengan epoxy resin slurry; lebar crack lebih dari 1.0mm, lapisan es mikro bisa diperbaiki.Sebelum diperbaiki, lapisan air harus dicat di permukaan retak.Agen antarmuka lumpur.Untuk retakan kura-kura yang lebih serius, bagian yang longgar harus dihapus dan dipahat karena kekuatan yang rendah beton dan bahkan mengupas dari sudut, dan kekuatan tinggi semen mortar harus tertanam.

Crack dalam batang horizontal beton diperkuat pristRC pabbeam

Retakan penguatan horizontal dari balok beton yang diperkuat ditunjukkan dalam Gambar 2.Sifat-sifat dari celah semacam ini adalah bahwa retakan berada di arah yang sama seperti batang penguatan, dan mereka muncul pada balok beton diperkuat yang telah digunakan untuk jangka waktu.

Retakan disebabkan oleh korosi batang baja dan perluasan besi oksida, dan lapisan perlindungan beton lebih jauh tipis, menggunakan klorin yang mengandung keadangan, gas korosif atau cairan menyerang beton di lingkungan, retakan seperti itu umum dalam bangunan industri.Retakan di batang horizontal balok beton diperkuat akan menyebabkan penurunan tingkat obligasi antara beton dan beton diperkuat, dan bahkan keselamatan dan daya tahan struktur.Oleh karena itu, penguatan dan penguatan harus dilakukan.

Tindakan pencegahan termasuk: ketika desain dirancang, ketebalan lapisan pelindung harus ditingkatkan; dalam proses pembangunan, kerangka penguatan tetap dan bagian bawah dari penguatan utama ditambahkan untuk memastikan ketebalan lapisan pelindung beton; kedangkalan tanpa klorida digunakan, dan balok beton diperkuat diobati dan dipertahankan.

Pengobatan yang kuat: secara umum, retakan pertama kali tertanam dengan lumpur epoksi, dan kemudian penguatan.& nbsp; Metode: jacket baja, penguatan batang horisontal prestised, penguatan batang tarik prestised danPenguatan pelat bajadan seterusnya.

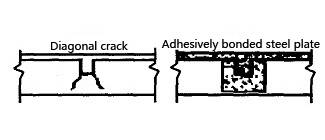

Cracks pada beban terkonsentrasi beton diperkuat (RC) balok

Retakan pada beban terkonsentrasi dari balok beton diperkuat ditampilkan dalam Gambar 3.Sifat-sifat seperti ini retak adalah retak diagonal pada kedua sisi sinar sekunder pada persimpangan balok sekunder dan girders utama, yang milik untuk beban retak.

Reasons for cracks: kekuatan beton yang rendah dalam desain atau konstruksi, penguatan yang tidak cukup untuk merancang sturrups atau penguatan, dan penguatan ke atas selama pembangunan.

Tindakan pencegahan: Design transverse memperkuat batang baja sesuai dengan spesifikasi.Selama pembangunan, kualitas konstruksi beton dan akurasi lokasi batang baja harus dijamin.Retakan seperti itu biasanya perlu diperkuat.Metode pengobatan: memperkuat langkah-langkah dengan menempelkan pelat baja memperkuat langkah teknis.

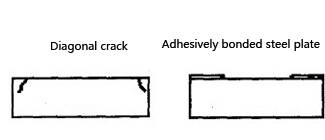

Slanting retak di bagian atas dari balok utama beton diperkuat

Retakan diagonal di ujung atas balok beton yang diperkuat ditampilkan dalam Gambar 4.Jenis fitur crack: retak didistribusikan di bagian atas dari balok utama, dan retak cenderung untuk retak, dan lebar retak kecil di mulut atas mulut, dan retak muncul paling setelah pekerjaan digunakan.

Penyebab retakan adalah ada batasan kuat pada kedua ujung balok utama, misalnya, ujung atas balok abdominal tipis memiliki bingkai jendela langit kaku pada kedua ujung balok abdominal tipis.Sebagai bingkai jendela langit dan balok abdomial tipis dimakamkan di kedua ujung balok, ketika abdominal girder tipis cacat di bawah beban, tertentu bending saat dan gunting diproduksi di kedua ujung balok, menyebabkan retakan di akhir balok.

Langkah-langkah pencegahan: sejumlah tertentu penguatan struktural dipasang di akhir balok.Metode pengobatan: dalam keadaan normal, langkah-langkah penguatan diambil dengan menempel teknologi penguatan baja.

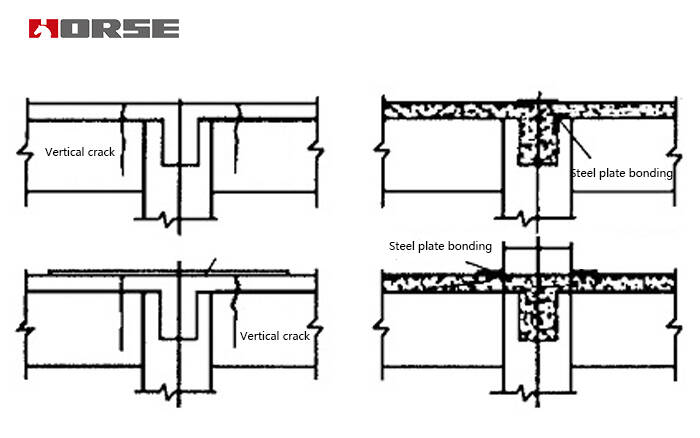

Retak negatif saat retak beton diperkuat terus-menerus balok

Retakan pembengkokan negatif dari balok beton yang berkesinambungan ditunjukkan pada Gambar 5.Sifat-sifat seperti ini retak adalah bahwa retakan muncul di dekat bagian pendukung atau pada persimpangan balok primer dan sekunder.Lebar retakan besar dan kecil, dan ujung balok ditutup pada penguatan utama balok.

Alasan untuk retakan adalah bahwa saat negatif membengkokkan balok beton yang diperkuat terlalu besar, sehingga pada saat pengendalian negatif retak.

Langkah-langkah pencegahan: sejumlah tertentu penguatan struktural dipasang di akhir balok.Metode pengobatan: memperkuat langkah-langkah dengan memperkuat baja sebagai langkah teknis.

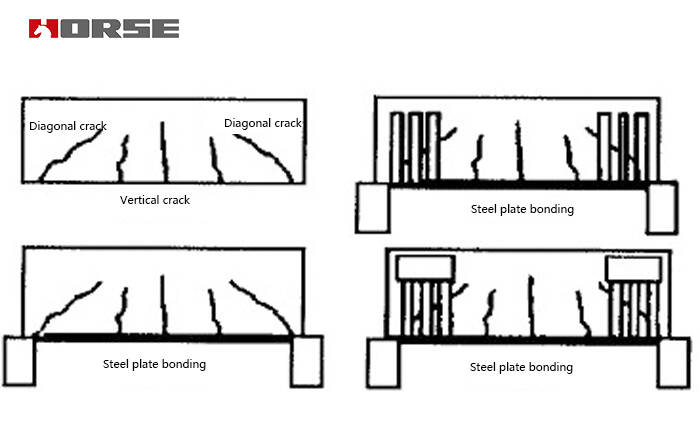

Retakan vertikal dan retak miring dalam balok beton diperkuat

Retakan vertikal dan retakan diagonal dari balok beton yang diperkuat ditampilkan dalam Gambar 6.Sifat-sifat seperti ini retak adalah bahwa retak vertikal muncul di bagian tengah dari rentang sinar, dan retak vertikal dan miring balok beton diperkuat muncul di kedua ujung balok, retakan ini muncul sebagian besar dalam tahap konstruksi atau dalam tahap penggunaan, yang khas retak beban.

Penyebab dari retakan ini: ada dua alasan utama untuk desain dan konstruksi.Faktor-faktor seperti seleksi yang tidak tepat dari ukuran bagian desain, penguatan tidak cukup dari penguatan utama dan penguatan yang tidak cukup dari bagian salib dapat menyebabkan retakan vertikal dan sluting retak di balok beton diperkuat, dan kekuatan sebenarnya dari beton rendah dan tendon utama ditarik pada tendon utama dalam konstruksi.Faktor-faktor seperti discharge mengambang atau kurang, kurang horisontal stirrup dalam daerah lintas miring dan overloading beban konstruksi juga akan menyebabkan retak vertikal dan miring dalam balok beton diperkuat, dan retakan seperti akan dihasilkan oleh beban yang berlebihan.Retakan vertikal dan miring dari balok beton yang diperkuat adalah celah-celah beban yang khas, yang akan membahayakan penggunaan aman struktur.Oleh karena itu, penting untuk mengetahui penyebab retakan dan memperkuat penguatan dan pengobatan untuk kondisi yang berbeda dan tingkat bahaya.

Metode pengobatan: secara umum, pertama, retakan yang tertanam dengan lumpur epoxy, dan kemudian tindakan teknis, seperti penguatan baja, penguatan beton yang diperkuat, penguatan batang horizontal prestalnya, penguatan tongkat tarik prestressed, penguatan dari baja dan penguatan lingkaran berbentuk U, digunakan.

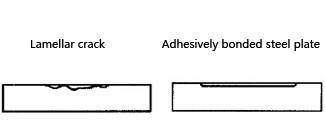

Retakan di zona kompresi dari balok beton diperkuat

Retakan lamellar di area kompresi dari balok beton yang diperkuat ditampilkan dalam Gambar 7.Jenis karakteristik retak ini: retakan muncul di dekat area kompresif dari balok beton yang diperkuat, dan retakan horizontal dan retakan vertikal bersinggungan, membentuk sebuah mesh.

Penyebab retakan tersebut adalah penguatan dari balok beton yang diperkuat tidak cukup dan ukuran bagian desain tidak cocok.Dalam konstruksi, kekuatan beton rendah, tendon utama dari zona kompresi bergeser atau kurang, beban konstruksi kelebihan beban dan beban terlalu besar, dan retak juga akan dihasilkan.Retakan berlapis pada balok beton yang diperkuat di zona kompresi adalah celah-celah muatan biasa, yang akan membahayakan penggunaan struktur aman ketika mereka serius.

Metode pengobatan: dalam keadaan normal, langkah-langkah penguatan diadopsi di daerah kompresi dengan menempel teknologi penguatan baja.
