Tampilan projek

cerobong besar bata 20t / h ketel uap perusahaan dibangun pada tahun 1990, dengan ketinggian 60m.Seluruh struktur cerobong asap dibagi menjadi bagian dasar, 10 m tinggi beton bagian dan bagian tabung bata 50m tinggi.Pondasinya adalah fondasi beton independen, dengan diameter luar 8.2m, tinggi 3.0m, dan C15 fondasi beton dengan tinggi sekitar 6 m dari bantal beton reruntuhan.Bagian bawah dari shell adalah kasta - tempat diperkuat struktur beton dengan ketebalan dinding 300mm; bagian atas tabung bata adalah 2.5% di tepi luar, dan dua di lapisan dalam dan dinding luar.Dinding luar adalah batu bata Mu10 dan M7.5 bagian mortir campuran masonry.Ketebalan setiap bagian adalah 10 m ke 30m bagian 90mm, 30m untuk 50m bagian 370mm, 50m untuk 60m bagian 240mm.Penguatan ditambahkan dalam lapisan abu horizontal dari batu karang.Batang baja dienkripsi dalam rentang setiap bagian dari masing-masing bagian, dan jarak adalah dua batu bata kulit.Lapisan ini adalah MU7.5 bata, 1: 1: 4 campuran batu mortar, ketebalan adalah 120mm.

Deteksi crack dan penyebab analisis

Tubuh cerobong asap benar-benar retak, dan retakan terutama retak vertikal, benar-benar dua.Di bagian selatan laras, itu berkembang secara vertikal hingga 12m pada ketinggian 20m.Lebar retak di awal adalah sekitar 12mm.Lebar pada sisi kanan dari platform pendakian di sisi kanan tengah laras, dan lebar adalah sekitar 16mm.Retakan ini dihentikan sekitar 4m di atas platform sisanya tangga pendakian.Yang lain adalah di sisi barat laut dari silinder, retak dimulai pada 15m, panjang sekitar 3M, dan maksimum retak lebar sekitar 9mm.Dua celah menyebar ke dalam bagian dalam batu bata, dan batu bata istirahat.

Setelah penyelidikan dan analisis, retakan tidak terbentuk dalam waktu singkat, dan cenderung untuk berkembang pada kecepatan tertentu.Penyebab utama dari retakan di cerobong asap adalah:

• Influensi perubahan suhu

• Efek kerusakan disebabkan oleh lapisan kerusakan cerobong asap

• Efek corosi gas flue

Skema reinformation

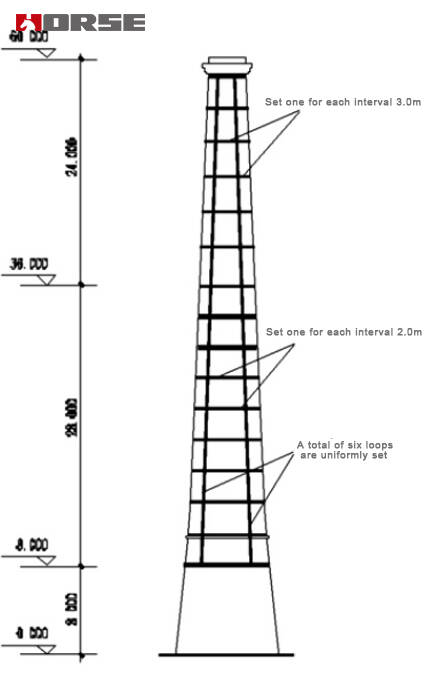

Mengingat panjang retak dari cerobong asap untuk 20m, retak dari cerobong mason struktur diperlakukan dengan lapisan epoxy mortar pertama, dan kemudian 250mm lebarstruktur serat karbondicantumkan vertikal sepanjang dasar beton atas ke bawah (tinggi 8m), dan total 6 lembaran serat karbon longitudinal dipisahkan menurut arah cincin.Dari bagian bawah retak dan ketinggian 12M, cincin lebar 250mm kain serat karbon ditempelkan setiap 2.0m (jarak pusat), menempel ke atas cerobong asap.

Hal-hal yang membutuhkan perhatian

1) Batuan batu bata menempel serat karbon kain yang berbeda dari bahan dasar beton.Mortir di abu harus dibawa keluar dan dibersihkan dengan udara dikompresi dan aseton, dan kemudian jahitan abu diisi dengan mortir mending.Setelah mortir dipadatkan, kain serat karbon dapat dibangun.

2) penggunaan kain serat karbon harus menghindari pengendalian, dan itu dilarang untuk merusak kain serat karbon.

3) mempertimbangkan kegagalan stripping dan efek penguatan yang sebenarnya dari permukaan kain serat karbon dan komponen yang diperkuat dan efek penguatan yang sebenarnya, jumlah lapisan ikatan dari kain serat karbon pada bagian yang sama seharusnya tidak melebihi 3 lapisan, dan panjang lap dari kain serat karbon sepanjang arah serat seharusnya tidak kurang dari 200mm.

4) bahan baku dari resin harus disegel dan disimpan jauh dari sumber air untuk menghindari paparan sinar matahari langsung.

5) kemudian lem didistribusikan, itu harus disebarkan di situs, dan harus ventilasi jauh dari sumber api.

6) di tempat personil konstruksi harus mengambil tindakan perlindungan tenaga kerja sesuai sesuai sesuai dengan penggunaan bahan resin.

Analisis efek

Dalam proyek ini, retakan pertama kali diperlakukan dengan pengelompokan dan menyegel, sehingga untuk mengembalikan integritas batu retak, dan kemudian memperkuat pengobatan dengan kain serat karbon.Setelah memperkuat, sudah digunakan lebih dari setahun, dan tidak ada retakan baru yang ditemukan, dan kontrol retakan telah memuaskan.Ini menunjukkan bahwa metode penguatan serat karbon layak.
