Jenis lingkaran U adalah komponen penting dalam mengurangi kerusakan yang disebabkan oleh kain serat karbon dan bahan dasar beton, memastikan gabungan dari kain serat karbon dan bahan dasar beton, dan merupakan bagian dari tubuh penguatanKain CFRP.

Bahkan, jangkar kain serat karbon dan mencegah pengupas kegagalan hanya salah satu dari tipe lingkaran U, dan lingkaran tipe U juga bertanggung jawab untuk penguatan bagian cenderung bantalan kapasitas anggota flexural.Dalam pandangan perbedaan antara bagian normal dan bagian diagonal, tata letak U hoop dalam balok berbeda.

Bagian penguatan normal

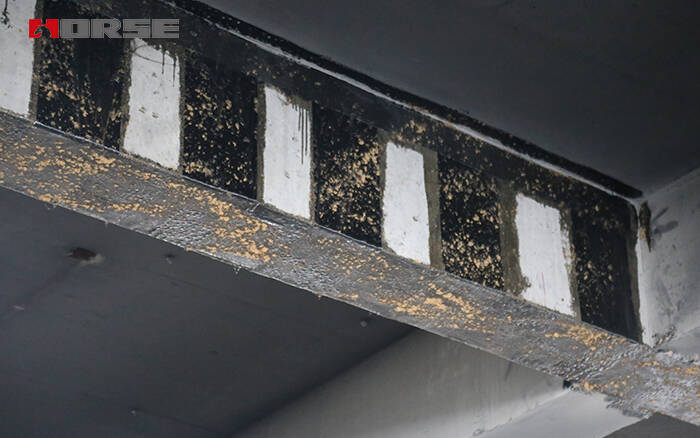

Ketika balok diperkuat dengan CFRP terikat dengan U hoops di kedua belah pihak, itu pada dasarnya menunjukkan bahwa balok diperkuat hanya untuk normal bagian bantalan kapasitas.Jenis lingkaran U dari bagian normal dapat dibagi menjadi dua jenis, yang terutama dipengaruhi oleh panjang ikatan CFRP lembar.Penting untuk dicatat bahwa panjang ekstensi hanya mempengaruhi tata letak ring tipe U.Tidak peduli apakah panjang ekstensi mencapai akhir, kain serat karbon melekat di bagian bawah balok diperlukan untuk memperpanjang sampai akhir dalam penguatan bagian dari anggota flekdural.

Ketika menghitung elongation dari CFRP tidak dapat memenuhi persyaratan, diperlukan untuk secara merata menginstal jangkar U hoop dalam jangkauan ekstensi dari tidak kurang dari tiga saluran.Dalam tiga lingkaran U, satu set disebut lingkaran akhir pada akhir balok, yang membutuhkan bahwa lebar dari lingkaran tipe U tidak kurang dari 2 / 3 lebar kain serat karbon di bagian bawah balok, dan tidak kurang dari 150mm.Selain lingkaran akhir, dua yang tersisa adalah stirrup tengah, dan lebar lingkaran tengah tidak kurang dari 1 / 2 dan 100mm serat karbon di bagian bawah balok.Selain itu, lingkaran dan lingkaran tengah perlu memastikan ketebalan tidak kurang dari setengah dari serat karbon di bagian bawah balok.

Ketika menghitung panjang ekstensi dari CFRP cukup, pengaturan U hoop relatif sederhana.Pada saat ini, pada kedua ujung kain serat karbon di bagian bawah balok dan pada kedua sisi beban terkonsentrasi, U tipe hoop dengan lebar sedang dapat diatur, dan lebar dari tipe U dapat dilakukan dengan referensi ke lebar di atas panjang diperpanjang.

Penguatan bagian silang Oblique

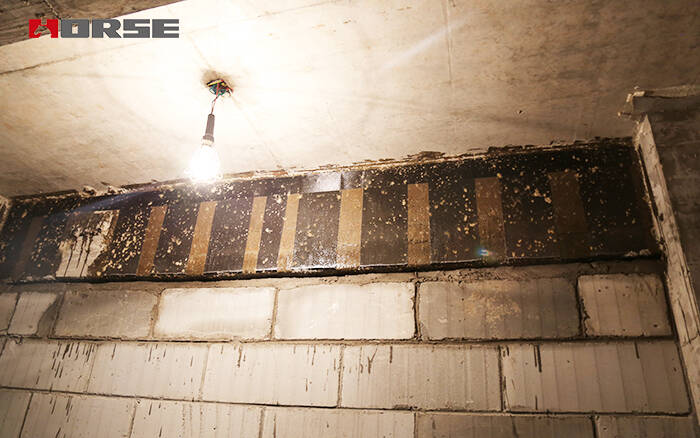

Ketika kain serat karbon diperkuat untuk bagian cenderung dari anggota flexural, akan ada perbedaan dalam pengaturan daerah terenkripsi sesuai dengan variasi komponen.Artikel ini berfokus pada penguatan bagian miring tanpa mempertimbangkan area enkripsi.Dalam penguatan bagian miring, U hoop harus ditempelkan vertikal ke arah sumbu konstruksi, dan pasting miring seharusnya tidak diadopsi.Untuk membedakan & nbsp; bagian normal dari penguatan, tata letak dari U hoop dalam penguatan bagian miring perlu ditentukan oleh perhitungan.

Dalam proses perhitungan ring tipe U, kapasitas bantalan dari bagian yang cenderung harus diperkuat terlebih dahulu, dan kemudian peningkatan nilai kapasitas bantalan dari bagian miring dihitung sesuai dengan kapasitas bantalan dari struktur yang ada.Akhirnya, lebar dan jarak dari lingkaran tipe U ditentukan dengan meningkatkan nilai dan koefisien korelasi.Sangat penting untuk dicatat bahwa kapasitas bantalan dari bagian cenderung setelah penguatan terkait dengan kekuatan kompresif dari anggota asli, dan tidak dapat dipertimbangkan untuk meningkatkan kapasitas bantalan dari bagian miring tanpa pembatasan dengan meningkatkan tata letak dari tipe hoop U.

Selain itu, harus dicatat bahwa jarak bersih antara dua lingkaran U yang berdekatan (jarak antara tepi lingkaran tipe U) seharusnya tidak lebih dari 0.7 kali jarak maksimum stirrup dalam GB 50010, dan seharusnya tidak lebih besar dari 0.25 kali dari ketinggian sinar untuk memastikan efek penguatan.Pada saat yang sama, ketika tinggi balok lebih besar dari 600mm, band tekanan pinggang longitudinal harus ditambahkan ke pinggang balok, dan diri-kunci perangkat juga dapat ditambahkan ketika diperlukan.
