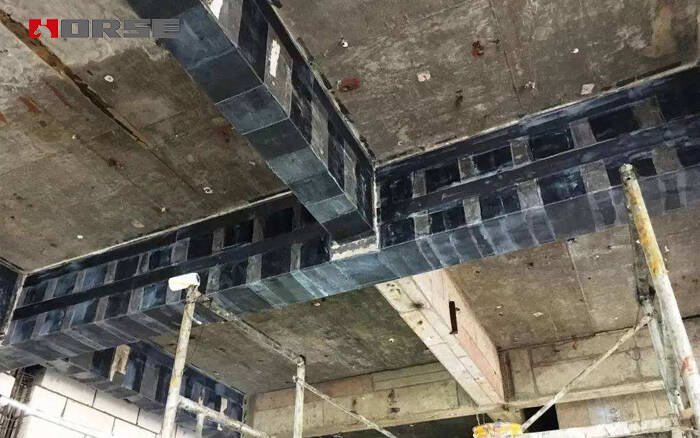

Thestruktur serat karbonmelengkung sekitar

Setelah penyelesaian konstruksi, struktur karbon sering memiliki tepi situasi, situasi ini akan menyebabkan serat karbon dan konkret daerah kontak lebih kecil.Alasan utama untuk situasi ini adalah tiga aspek berikut:

• lapisan film tidak di tempat;

• ketika menggores dan menekan dengan scrapers, mudah untuk meniup dan mengikis.

• sisi dasar pengobatan permukaan tidak di tempat.

Tindakan pencegahan: sebelum menempel kain karbon, kita harus posisi pertama baris, ketika memproses permukaan dasar, kita harus menaruh perhatian ke lokasi permukaan dasar sedikit lebih besar daripada daerah karbon, sekitar 2cm, termasuk lapisan lem, dan dalam proses menggores dan menggores, itu harus hati-hati curettage, tidak ada kebocoran dan menggores.

SolusiJika bagian kecil dari warping tidak dapat diobati, daerah besar warping harus direkatkan ke posisi warping untuk pasting.

Drum diproduksi setelah pembangunan struktur serat karbon

Siapapun yang telah membuat pasta kain karbon tahu bahwa hal yang paling merepotkan tentang konstruksi kain karbon adalah untuk berkemas.Ada banyak alasan untuk memulai tas, tetapi mereka terutama dalam aspek berikut:

• Lapisan perekat tidak pada tempatnya dan beberapa bagian tidak sesuai.Setelah gel dipadatkan, itu akan tampak kosong.

• Masalah bahan itu sendiri, beberapa resin epoksi kualitas buruk akan menghasilkan beberapa gelembung selama proses penyembuhan, yang menyebabkan munculnya drum, dan mungkin kain karbon itu sendiri tidak lurus, dan drum itu diproduksi dalam proses mencuat.

Tindakan pencegahan: pemeriksaan kualitas kain karbon.Selama proses konstruksi, perekat harus merata tanpa kebocoran.

Solusi: jika luas dari drum kosong tunggal tidak lebih dari 1000mm, isi injeksi digunakan untuk memperbaikinya.Jika luas dari drum kosong tunggal lebih besar atau sama dengan 1000mm, drum kosong harus dipotong dan terhubung kembali ke komposit serat karbon.Beberapa bagian kecil tidak dapat diproses, tetapi total efektif daerah kontak antara kain karbon dan komponen diperkuat harus lebih besar atau sama dengan 95%.

Colloid terlalu tebal selama konstruksi musim dingin, dan tidak mudah untuk membangun.

Selama konstruksi musim dingin, kolioid sering terlalu tebal dan pengalaman konstruksi adalah miskin.

Solusi"epoxy resin sendiri sangat sensitif terhadap suhu, dan koloid itu sendiri akan menjadi fenomena normal di musim dingin, yang dipanaskan oleh mandi air dalam proses konstruksi, dan alkohol dan pelarut organik lainnya dilarang di koloid.
