Serat karbon diperkuat polimer (CFRP) adalah semacam bahan penguatan bangunan bermutu tinggi.Dibandingkan dengan metode penguatan konvensional, CFRP tidak hanya memiliki kekuatan tinggi, berat ringan dan pekerjaan ruang kecil untuk struktur asli, tetapi juga dapat diterapkan untuk kompleks dan berubah permukaan seperti kain.Setelah bertahun-tahun pengembangan, teknologi penguatan CFRP telah menjadi salah satu metode penguatan yang paling banyak digunakan dalam industri penguatan.

Dalam struktur beton, CFRP terutama digunakan untuk memperkuat kapasitas bantalan anggota flexural, seperti penguatan dalam zona tensile struktur beton diperkuat.Kain serat karbon yang memenuhi penilaian keselamatan memiliki kekuatan 3400 MPA.Namun, dalam desain dan konstruksi yang sebenarnya, mengingat pengaruh kekuatan sekunder dan faktor-faktor lainnya, akan mustahil untuk memenuhi kebutuhan kekuatan dengan menggunakan hanya satu lapisan struktur serat karbon, sehingga diperlukan untuk mengadopsi struktur serat karbon multi- lapisan untuk memperkuat.

Pembangunan dari struktur serat karbon ganda lebih rumit daripada serat tunggal.Ketika lapisan ganda serat karbon kain disisipkan, lapisan berikutnya harus disisipkan segera sebelum lapisan pertama kain karbon menghamili perekat mencapai keadaan jari-kering.Jika penundaan waktu melebihi 1 jam, itu harus menunggu 12 jam untuk kembali menerapkan koloid pada lapisan pertama kain karbon untuk konstruksi.Pada saat yang sama, perlu memperhatikan debu dan kotoran lainnya mempengaruhi efek perekat sebelum menempel.

Double-layer CFRP tidak hanya memiliki persyaratan ketat dalam konstruksi, tetapi juga harus dibayar perhatian khusus untuk dalam ukuran struktural.Pertama-tama, ashrups U- berbentuk pada akhir struktur karbon memainkan peran penting dalam dua lapis kain serat karbon.Beton balok cacat di bawah pengendalian, dan deformasi balok dan serat struktur harus dikoordinasikan.Oleh karena itu, tekanan tarik akan terjadi antara bagian bawah balok beton dan lem, lem dan serat karbon, yang dengan mudah akan menyebabkan untuk mengakhiri kegagalan pengupas, terutama untuk lapisan kain karbon multi-.Penggunaan lingkaran U pada akhirnya akan menahan struktur karbon dan mengurangi kemungkinan mengupas.

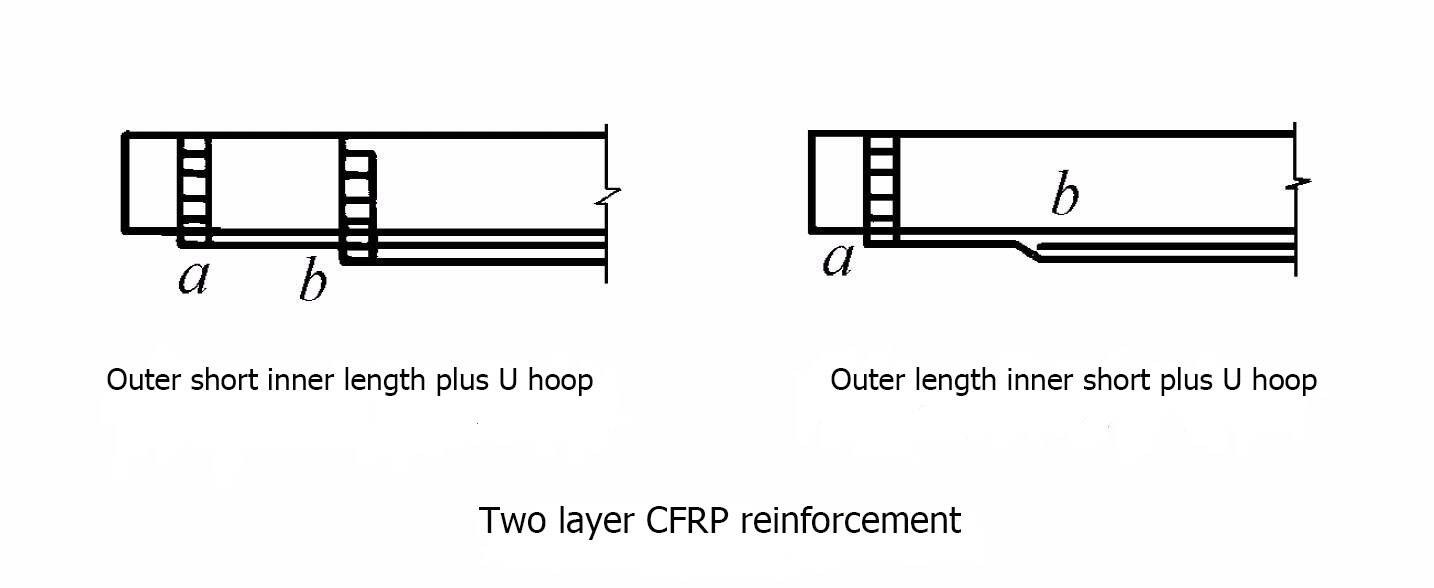

Selain itu, untuk memastikan kapasitas jangkar dari akhir dari lapisan ganda karbon kain, berlapis pemotongan dari struktur serat karbon adalah metode penguatan yang lebih wajar.Dalam penguatan kain karbon lapis dua lapis, ada dua jenis cara pemotongan berlapis, yaitu, bagian luar pendek dalam panjang dan dalam pendek luar panjang.Efek antara keduanya dapat dinilai dari aspek berikut:

Path transfer paksa: gaya serat karbon di ujung b-end dari tipe pendek dan dalam dapat ditularkan ke struktur beton hanya melalui lapisan kedua lem, lapisan pertama kain dan lapisan pertama lem.Jalur transmisi lebih panjang dan integritas sedikit lebih buruk.

Kebajikan: ada ikatan sekunder antara CFRP dan beton, kemungkinan kegagalan jangkar lebih tinggi, dan keandalan efek jangkar lebih rendah.

Gagal pengupas: untuk efek jangkar dari b-end saja, struktur pendek di dalam dan lama di luar membungkus b-end di dalamnya, yang membatasi b-end dan meningkatkan resistensi mengupas b-end.

Dua lapisan yang berdekatan dengan kain harus dipotong dalam lapisan sesuai dengan prinsip dalam pendek dan luar panjang ketika multi- lapisan kain terikat oleh konstruksi membungkuk diizinkan untuk dipotong.Titik potong dari struktur serat luar seharusnya lebih dari 200 mm di atas titik potong dari lapisan dalam, dan lingkaran berbentuk U- harus ditambahkan di titik potong-off.

Hal ini dapat dilihat bahwa efek jangkar dan penguatan pendek dari dalam dan jauh di luar dengan lingkaran berbentuk U- dalam dua struktur jelas lebih baik daripada yang pendek di luar dan panjang di dalam.Oleh karena itu, dalam peraturan GB 50367-2013, kami juga secara eksplisit merekomendasikan langkah-langkah konstruksi dari tipe panjang eksternal pendek internal.

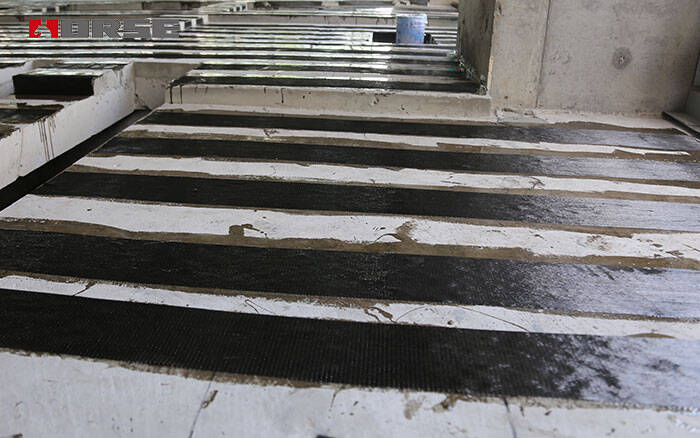

Kekuatan ikatan antara serat karbon lapis dua lapis yang dibuat dan antara serat karbon dan substrat beton yang ditularkan oleh kolaroid.Dibandingkan dengan CFRP, CFRP lapis ganda beruang tensile lebih tinggi stres, sehingga membutuhkan performa colloid yang lebih tinggi untuk memastikan keseluruhan gaya.Penilaian keselamatan jelas merupakan dukungan kuat dalam pembangunan kain serat karbon dek ganda.
