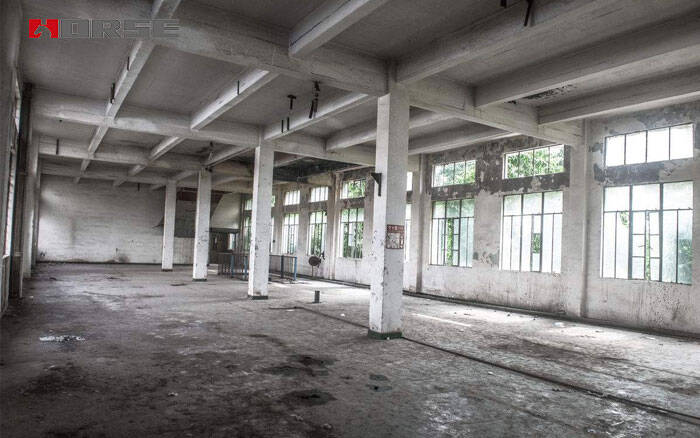

Sebagai infrastruktur produksi, sebagian besar bangunan pabrik dibangun pada hari-hari awal pendiri masyarakat & # 39; Republik Cina telah memasuki masa tua, serius menghalangi perkembangan produksi, membatasi pengembangan produksi, karena biaya tinggi pembongkaran pabrik dan konstruksi, bangunan-bangunan tua ini masih digunakan.Tapi kebanyakan lokakarya memiliki masalah keselamatan, seperti beton besar yang jatuh.Menurut statistik, rekonstruksi dapat menyimpan 40% dari bangunan baru, mempersingkat periode konstruksi sekitar 50%, dan memulihkan investasi 3- 4 kali lebih cepat daripada bangunan baru.Untuk mempertahankan produksi normal dan menghemat sumber daya, dan mempromosikan pengembangan cepat ekonomi nasional,penguatan strukturaldari pabrik industri lama telah semakin menjadi hotspot penelitian dalam masyarakat sipil.

1 masalah keselamatan utama yang ada di pabrik lama

Setelah penyelidikan dan konsultasi literatur yang relevan, ditemukan bahwa masalah keselamatan utama di gedung-gedung pabrik tua adalah:

(1) Dalam desain, perhatian harus dibayar untuk menyimpan, dengan kapasitas bantalan kurang dan faktor keselamatan struktural yang lebih kecil.

(2) Karena keterbatasan kondisi konstruksi pada saat itu, kekuatan beton dituangkan sering tidak dapat mencapai kekuatan desain, atau diskrit kekuatan yang besar, yang membuat struktur faktor keselamatan lebih lanjut mengurangi;

(3) Selama jangka panjang penggunaan anggota-anggota beton, karena serius penenun dan kerusakan, yang efektif antar-lintas daerah anggota menurun, bar dan penguatan korosi, dan akhirnya kapasitas bantalan anggota menurun.

(4) Korosi anggota struktur baja dan konektor serius mempengaruhi kapasitas bantalan struktur.

(5) Dalam perjalanan penggunaan, beban yang sebenarnya relatif terhadap perubahan beban desain (seperti derek angkat berat badan), menghasilkan struktur kapasitas bantalan tidak dapat memenuhi persyaratan;

(Dan apabila langit telah ditutup) telah dibongkar sehingga menjadi merah mawar; yang dimaksud adalah gunung-gunung dan tebing-tebingnya, atau semua gunung-gunung yang tinggi dan banyak lagi kokoh (maka mulailah orang-orang yang zalim itu) yakni orang-orang kafir itu, sebagaimana yang telah disebutkan tadi (di dalam tembok) pada zaman Nabi Nuh a.s. (dan atap-atapnya) atap-atap rumah itu terbuat dari batu bata yang bentur.

(7) Kapasitas bantalan yayasan tidak memenuhi persyaratan, menyebabkan dasar tenggelam dan bangunan untuk retak.

(8) Karena stres termal, dinding menahan retak.

(9) Karena bagian dari balok crane baja terlalu kecil, itu akan menyebabkan getaran berlebihan ketika derek berjalan, yang akan mempengaruhi penggunaan normal dari derek.

2.karakteristik lama industri transformasi tanaman

Setelah penyelidikan, ditemukan bahwa karakteristik bangunan industri tua adalah sebagai berikut:

2.1 periode konstruksi pendek.Durasi penguatan untuk bangunan pabrik tua sangat terbatas.Umumnya, lokakarya membutuhkan modifikasi besar adalah nilai keluaran tinggi dan banyak tugas produksi.Sebagian besar lokakarya tua tidak dapat dihentikan produksi, yang mengatakan, mereka perlu menjadi lebih kuat sementara memproduksi.Bahkan jika produksi dapat dihentikan, waktu sangat singkat, sehingga waktu yang singkat penguatan dan rekonstruksi adalah, semakin baik.

2.2 desain dan konstruksi sulit.Pabrik asli memiliki peralatan lama, pipa tua, derek dan fasilitas lain, penguatan dan transformasi, banyak peralatan tidak bisa bergerak, ruang kerja terbatas, kebanyakan kasus hanya dapat mengandalkan pada konstruksi mesin kecil.Kebutuhan keselamatan tinggi, banyak peralatan sangat berharga dan tepat, perhatian terhadap api dan benda jatuh.Oleh karena itu, sebelum desain dan konstruksi, perlu untuk pergi jauh ke situs berkali-kali untuk hati-hati mengamati catatan, dan merumuskan desain praktis dan program konstruksi.

2.3 periksa struktur aslinya sebelum memperkuat.Ketika bangunan pabrik digunakan untuk waktu yang lama, beton akan berkarbonisasi, atap baja truss dan penguatan akan rusak, dan tekanan beton prestain akan jatuh, yang dapat menyebabkan struktur asli dan komponen mungkin tidak aman.Oleh karena itu, perlu untuk menguji sebelum desain, dan data pengujian adalah informasi dasar untuk memperkuat dan transformasi.

2.4 penguatan dan renovasi menurut kode baru.Kode harus direvisi sekali beberapa tahun.Kode baru lebih ketat, lebih aman dan lebih komprehensif.Kode baru harus diterapkan ketika bangunan pabrik tua diperkuat dan direnovasi.

3 Projek & nbsp;

3.1 workshop kumparan dari Xlangtan Electric Machelity Factory dibangun pada tahun 1971 dengan rentang 18 meter, panjang 84 meter dan jarak 6 meter..Workshop crane asli adalah 15 ton, dan kapasitas angkat dari derek adalah 30 ton.Setelah pengujian struktural situs yayasan, kolom, sistem atap, dinding dan sebagainya, hasil penilaian menunjukkan bahwa proyek harus diperkuat.

3.2 Menurut hasil tes situs dan gambar konstruksi dari workshop asli, perangkat lunak desain struktural PKPM2010 digunakan untuk memeriksa struktur bengkel.Hasilnya adalah sebagai berikut:

(1) Perbaikan kolom atas dan bawah Bent kolom Beton tidak dapat memenuhi persyaratan kapasitas bantalan, dan pengaturan penguatan longitudinal dan stirrup tidak memenuhi persyaratan kode.

(2) Ukuran bagian dan penguatan kurung tidak dapat memenuhi persyaratan desain spesifikasi saat ini.

(3) Karena berat angkat derek meningkat dari 15 ton menjadi 30 ton, balok derek baja dan pondasi beton tidak dapat memenuhi persyaratan kapasitas bantalan.

3.3 Melihat hasil evaluasi uji dan keandalan di atas, Perkuatan dan skema rekonstruksi dari gedung pabrik diformulasikan sebagai berikut:

(1) penguatan pondasi.Ketika serangan dari derek meningkat dan beban meningkat, diperlukan untuk memperkuat pondasi beton.

(2) Kapasitas bantalan kolom bengkok tidak memenuhi persyaratan.Beberapa kolom muncul fenomena penguatan lokal yang terkena, dan kolom diperkuat oleh baja terbungkus.

(3) Skema reinforcing untuk crane girder baja.Di bagian atas balok crane asli, 8mm tebal pelat baja disisipkan dengan perekat struktural dan terhubung dengan baut kekuatan tinggi.Dalam rangka untuk meningkatkan kekuatan dan kekakuan dari balok derek, saya-berbentuk balok ditambahkan ke flange yang lebih rendah dari balok derek untuk memperbesar bagian dari balok derek.

(4) Roof penguatan skema.Atap baja terbentuk dari udara, korosi baja, menurut situasi korosi, pada akord dan web dengan hati-hati membersihkan debu dan karat mengambang, menyikat cat besi, dan kemudian sikat selesai.Untuk chord lebih rendah hati-hati membersihkan debu dan karat mengambang, basah dua baja sudut L80X5 untuk penguatan, sikat satu cat anti- karat, dan kemudian dua mantel atas, sambil meningkatkan atap vertikal dan dukungan horisontal;

(5) Roof penguatan skema.Bersihkan retakan dan menghapus beton dan sampah dari permukaan yang rusak.Perbaiki atap dengan mortar polimer.Atapnya diperkuat dengan dua jalan CFRP.Dua arah CFRP terbuat dari 200g / m2struktur serat karbon direksional.Plat tulang rusuk longitudinal dan tulang rusuk transverse diperkuat oleh 3mm tebal pelat baja.
