1.Reinforcement dari struktur beton diperkuat berkarat denganFRP

Dalam beberapa tahun terakhir, perlawanan korosi dari kolom beton diperkuat diperkuat dengan FRP dirangkum.Perlawanan korosi dari kolom RC diperkuat dengan FRP dipelajari dalam hal kepadatan korosi saat ini, potensi, isi klorida dan tingkat korosi.Dibandingkan dengan bahan perbaikan tradisional, bahan FHP memiliki keuntungan dari resistensi korosi yang baik, kinerja stabil dan dapat meningkatkan kapasitas bantalan, deformasi kapasitas dan kinerja seismik kolom.

2.Faktor mempengaruhi resistensi korosi struktur beton diperkuat diperkuat dengan FRP

Resistensi korosi yang baik dari sistem penguatan FHP dalam lingkungan korosif terkait dengan kinerja sendiri.Sistem penguatan FRP adalah semacam bahan antikorosif permukaan padat dengan kemampuan untuk mencegah kelembaban dan oksigen dari menembus menjadi beton.Air dan oksigen adalah dua kondisi yang diperlukan untuk korosi baja di beton.Dalam studi sebelumnya, beberapa sarjana percaya bahwa perlawanan korosi FHP sistem penguatan terutama karena resin, bukan FRP itu sendiri.Dalam rangka lebih lanjut memahami mekanisme resistensi korosi dari sistem penguatan FHP dan peran FHP dan resin dalam proses antikorosi, beberapa ulama telah secara sistematis mempelajari jenis FHP yang berbeda, lapisan FHP yang berbeda, serat FHP yang berbeda arah dan tipe resin yang berbeda.Studi faktor-faktor ini akan membantu kita memahami mekanisme perlawanan korosi dari kolom beton diperkuat diperkuat diperkuat dengan FHP.

2.1 Efek spesies FHP pada resistensi korosi

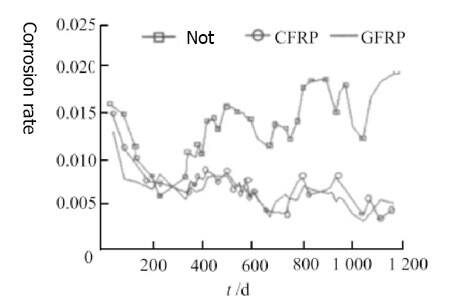

CFRP dan GFRP umumnya digunakan bahan FRP dalam teknik.Beberapa sarjana telah mempelajari perlawanan korosi kolom beton diperkuat diperkuat oleh CFRP dan GFRP, dan perbedaan antara mereka.Resistensi korosi dari dua bahan FRP dievaluasi oleh potensi, tingkat korosi dan tingkat korosi berat baja.Rata-rata tingkat korosi diukur di luar ruangan simulasi tes korosi alami ditampilkan di Fig.1.Hasilnya menunjukkan kepadatan korosi saat ini dari spesimen yang dilindungi oleh CFRP dan GFRP lebih rendah daripada spesimen yang tidak terlindungi, dan perbedaan di antara mereka tidak terlalu besar.Tingkat korosi terakhir dari keduanya adalah dibandingkan, perbedaan antara penguatan longitudinal hanya 0.1%, dan stirrup adalah 0.3%.

Hasilnya menunjukkan bahwa kepadatan korosi saat ini dari spesimen CFRP dan GFRP terlindung lebih rendah daripada spesimen yang tidak terlindungi selama seluruh proses tes, dan perbedaan antara mereka tidak besar.Studi Sastra menunjukkan bahwa tidak ada perbedaan yang signifikan dalam perlawanan korosi antara CFRP dan GFRP spesimen yang kuat.Saat ini, tidak ada lagi hasil percobaan komparatif tentang efek FRP pada resistensi korosi, sehingga pengaruh FRP pada resistensi korosi perlu lebih lanjut dipelajari.

2.2 Efek dari lapisan FHP pada resistensi korosi

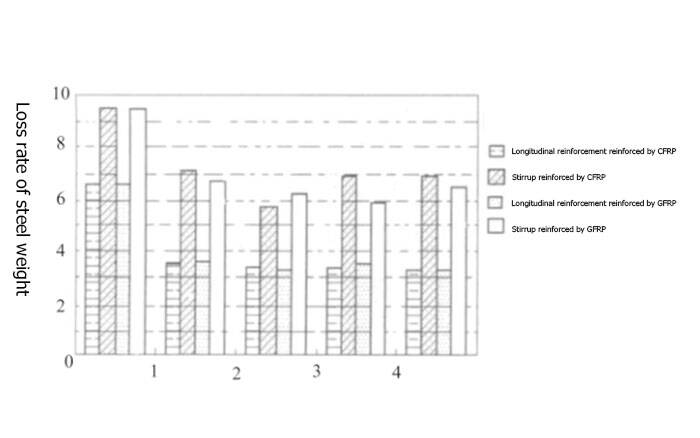

Jumlah lapisan penguatan FHP secara signifikan mempengaruhi kapasitas bantalan, deformasi dan kapasitas seismik struktur.Hal ini juga merupakan faktor penting dalam studi perlawanan korosi dari kolom RC berkarat diperkuat oleh CFRP.Banyak sarjana telah mempelajari efek lapisan yang berbeda tentang perlawanan korosi.Perlawanan korosi dari kolom berkarat diperkuat dengan lembaran 1 dan 2 CFRP dipelajari.Hasilnya menunjukkan bahwa efek meningkatkan jumlah CFRP pada resistensi korosi dari kolom yang diperkuat tidak signifikan.Perlawanan korosi dari kolom CFRP dan GFRP dengan 1 sampai 4 cerita dibandingkan dalam literatur.Fig.2 menunjukkan tingkat korosi akhir kolom FHP dengan cerita yang berbeda dalam literatur.Dari hasil literatur, dapat dilihat bahwa perlawanan korosi dari kolom yang diperkuat dengan FRP lebih jauh ditingkatkan ketika FRP meningkat dari satu lapisan menjadi dua lapisan.Perlawanan korosi pada kolom-kolom yang diperkuat dengan FHP tidak dapat ditingkatkan lebih jauh dengan meningkatkan jumlah lapisan FHP.Resistensi korosi dari kolom beton diperkuat Diperkuat dengan 1-3 lapisan CFRP dipelajari dalam literatur.Hasil eksperimental menunjukkan bahwa rata-rata tingkat korosi harian dari batang baja menurun hingga 29.07% ketika CFRP meningkat dari 1 sampai 2 lapisan.Tingkat korosi rata-rata harian meningkat 1.46% ketika tingkat korosi meningkat dari 2 sampai 3 lapisan.Jika kesalahan dimasukkan ke dalam account, efek antikorosi dari CFRP hampir tidak berubah ketika tingkat korosi meningkat dari 2 sampai 3 lapisan.

2.3 Efek dari orientasi serat FHP pada resistensi korosi

Di bidang penguatan FHP, arah serat dan penguatan longitudinal berbeda untuk anggota yang berbeda dan tujuan penguatan yang berbeda.Beberapa sarjana telah mempelajari efek dari arah serat pada perlawanan korosi.Resistensi korosi dari kolom CFRP diperkuat dengan paralel, vertikal dan 45 derajat batang baja longitudinal dipelajari dalam kertas ini.Hasilnya menunjukkan bahwa untuk kolom beton diperkuat diperkuat dengan FHP, efek anti- korosi lebih baik dalam arah keliling ketika jenis FRP, ketebalan lapisan yang diperkuat dan resin adalah sama, diikuti oleh 45 derajat arah aksial, dan yang terburuk sepanjang arah aksial.

2.Efek 4 tipe resin pada resistensi korosi

Resin yang digunakan untuk penguatan FRP memiliki kemampuan anti- remepage dan pemblokiran udara, dan efek korosi anti- dari sistem penguatan FHP dibentuk oleh berbagai jenis adhesif dan komposisi kimia yang berbeda.Resistensi korosi dari CFRP menguatkan kolom dengan dua adhesives resin berbeda dipelajari.Pada saat yang sama, untuk memahami peran lem resin dalam sistem penguatan antikorosi FRP, hambatan korosi dari kolom yang dibungkus hanya dengan lem resin dipelajari, dan hambatan korosi kolom diperkuat dengan FRP dibandingkan dengan kolom yang diperkuat dengan lem resin.Meja 2 adalah hasil dari literatur.Hasilnya menunjukkan bahwa resistensi korosi dari resin yang berbeda sangat berbeda.Nilai korosi rata-rata harian E1 resin adalah 1.65 kali E2, hanya 3.99% lebih sedikit dari spesimen standar, dan 41.90% lebih rendah dari spesimen standar.Resistensi korosi dari FHP dalam sistem E1 + FRP lebih besar dari itu dalam sistem E2 + FRP.Resistensi korosi dari FHP di sistem E1 + FRP adalah 39.48% lebih rendah dari itu dalam sistem E1 + FRP, sedangkan dari E2 + FRP hanya 13.3% lebih rendah dari itu di E2.

3.Diskusi pada mekanisme resistensi korosi dari sistem penguatan FHP

Dengan menganalisis faktor-faktor yang mempengaruhi resistensi korosi dari sistem penguatan FHP, kami berpikir bahwa pengaruh dari tipe FHP pada resistensi korosi FRP sistem penguatan kebutuhan penelitian lebih lanjut.Ketika jumlah lapisan FRP lebih dari 3, peningkatan jumlah lapisan memiliki efek kecil pada resistensi korosi dari sistem penguatan FHP.Arah serat juga mempengaruhi hambatan korosi dari sistem penguatan FHP.Di sini, mekanisme resistensi korosi Sistem penguatan FHP dibagi menjadi tingkat materi dan FHP efek kurungan.

3.Tingkat 1 material

Mekanisme anti karat dari lapisan permukaan atau bahan lapisan adalah penetrasi tahan air dan mencegah transportasi oksigen, keduanya yang diperlukan kondisi untuk korosi baja.Sebagai semacam permukaan meliputi bahan, FHP & # 39; s mekanisme korosi anti- terutama diwujudkan dalam aspek ini.Anti- permeabilitas dan daya tahan gas FHP sistem penguatan disediakan oleh kedua resin dan FHP itu sendiri.Dalam kondisi antipermeabilitas dan daya tahan gas dari perekat resin, efek antipermeabilitas dan gas-resistensi serat tidak jelas.

3.2 FRP efek kurungan

Dalam proses korosi baja, lapisan korosi semakin kental terus menerus.Di bawah kondisi tidak ada pengendalian eksternal, korosi dapat meluap dari retak korosi, dan korosi di sekitar batang baja sangat longgar.Setelah memperkuat dengan FHP, penkapsul FHP mencegah karat dari overflow, dan karat di sekitar batang baja mencegah kontak lebih lanjut antara air dan oksigen dan batang baja, sehingga memperlambat korosi batang baja untuk tingkat tertentu.Selain itu, efek menahan diri dari FHP membatasi perluasan korosi batang baja, mengurangi retak lapisan pelindung beton, mencegah air dari masuk, dan menunda korosi batang baja.

Untuk dua mekanisme dari sistem penguatan FHP, peran utama adalah anti- permeabilitas dan daya tahan gas dari sistem penguatan FHP, yang merupakan kinerja umum dari resin dan FHP itu sendiri.Dalam kasus impermeabilitas dan daya tahan gas yang baik, resin saja bisa memainkan efek antikorosi yang baik.Dalam kasus kekurangan bahan bakar dan daya tahan gas resin, FRP dapat memperbaiki kekurangan resin, dan akhirnya mencapai efek antikorosi yang baik.Batas FRP secara tidak langsung mengurangi transportasi oksigen dan air, dan mekanisme ini memainkan peran terbatas, hanya peran tambahan.

Kesimpulan 4

Berdasarkan penelitian faktor-faktor utama yang mempengaruhi perlawanan korosi struktur yang diperkuat FRP, kesimpulan berikut diambil:

4.1 korosi dari kolom rusak yang rusak diperkuat dengan FRP dapat sangat berkurang oleh korosi, tetapi korosi penguatan beton tidak dapat sepenuhnya dicegah.

4.2 Resistensi korosi dari kolom RC yang rusak diperkuat dengan CFRP dan GFRP tidak memiliki perbedaan yang signifikan, tetapi perbedaan resistensi korosi FHP lainnya membutuhkan penelitian lebih lanjut.

Efek antikorosi dari CFRP hampir sama ketika serat kain meningkat dari 2 sampai 3 lapisan.Antikorosi kinerja kolom RC berkarat terpengaruh ketika lapisan FRP meningkat dari 1 sampai 2 lapisan.Arah serat juga mempengaruhi hambatan korosi dari kolom RC berkarat.Ketika FRP digunakan untuk memperkuat kolom RC berkarat, efek anti- korosi dari arah serat lebih baik, diikuti oleh 45 derajat, dan arah aksial adalah yang terburuk.

4.4 jenis resin secara serius mempengaruhi resistensi korosi dari beton yang berkarat diperkuat dengan FHP.Dalam kasus impermebility baik dan udara resistensi dari resin, resin saja dapat memainkan peran yang baik dalam perlindungan korosi.Dalam kasus kekurangan bahan bakar dan hambatan udara dari resin, FRP dapat menebus kekurangan ini.

4.5 mekanisme korosi anti- dari sistem penguatan FHP terutama merupakan refleksi dari antipermeabilitas dan kemampuan gas anti- resin dan FRP itu sendiri.Efek menahan diri dari FHP memainkan peran tertentu dalam kinerja antikorosi dari FHP sistem penguatan.
