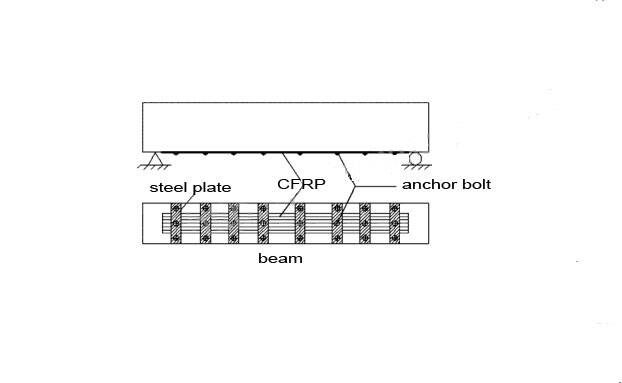

1.Perbandingan antara jangkar U hoop dan jangkar tambahan jangkar jangkar di bawah balok

Dalam penguatan flexuralLembar CFRP, U tipe hoop jangkar atau jangkar tambahan baut di bagian bawah balok dapat diadopsi.

Menurut percobaan sebelumnya, dapat diketahui bahwa ketika kain serat karbon mulai mengelupas dan memenuhi baut jangkar ketika mengupas, baut jangkar cepat menyeberang dan efek menahan baut jangkar hampir tidak dirasakan.Hal ini karena ada perbedaan diameter tertentu antara baut ekspansi dan lubang berlubang.Ketika kain serat karbon dikupas, kain serat karbon akan menarik baut jangkar untuk menghasilkan deformasi lateral.Ketika deformasi lateral tertentu dicapai, resistensi shear dari baut jangkar dapat dibawa ke dalam bermain.Hal ini dapat dikatakan bahwa efek dari baut jangkar pada penahanan strip dari CFRP tidak jelas, dan ketika penebangan untuk tingkat tertentu, baut jangkar dapat menahan slip secara keseluruhan dari CFRP.Oleh karena itu, dibandingkan dengan lingkaran U, efek jangkar dari baut jangkar tambahan di bagian bawah balok lebih lemah.

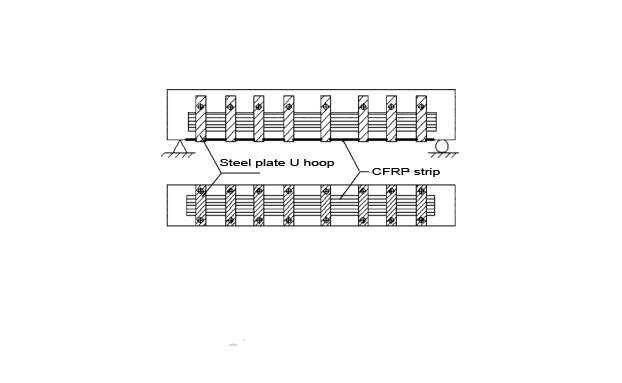

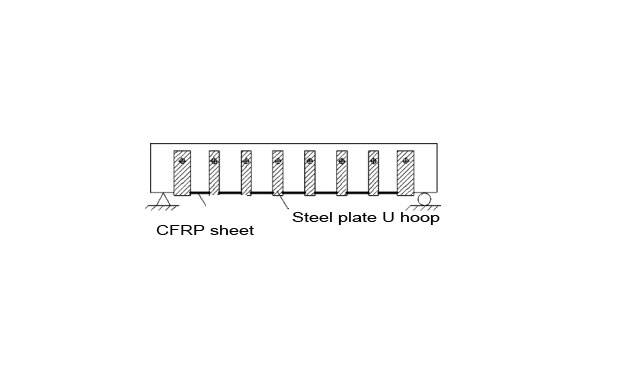

2.Perbandingan antara lempeng baja, jangkar berhop dan karbon serat U hoop anchor

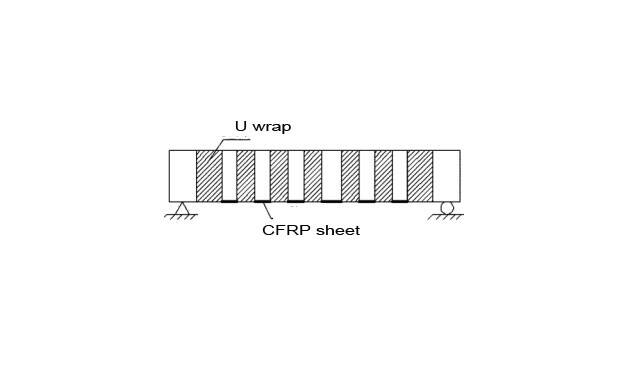

Plat baja jangkar U- hoop adalah skema jangkar kaku, sementara serat karbon U- hoop jangkar atau bentuk lain dari karbon fiber anchorage adalah skema anchorage fleksibel.Untuk skema jangkar fleksibel menggunakan CFPR lembar, stres CFPR lembar dekat celah-celah berbahaya meningkat cepat, menghasilkan stres terkonsentrasi tinggi.Stres dari serat lembar dekat bagian berbahaya juga meningkat.Dengan peningkatan beban (lebar retak meningkat), serat lembar di jangkar secara bertahap menunjukkan merobek strip.Akhirnya, serat lembaran melekat ke sisi balok dan sisa kain jangkar di zona jangkar semua dikupas secara instan, dan komponen penguatan rusak.Skema jangkar yang kaku jelas lebih unggul dari yang fleksibel.Karena karakteristik material, air mata strip pelat baja U-hoop tidak akan terjadi seperti karbon serat U-hoop, sehingga metode jangkar kaku lebih baik dapat memecahkan masalah jangkar CFPR lembar di sendi.

Selain itu, dentang jangkar kaku dari lingkaran berbentuk baja sering digunakan untuk memperkuat rendah anggota beton dengan serat karbon, yang akan mendapatkan efek jangkar yang lebih baik.Karena dalam berbagai kekuatan beton, kekuatan ikatan dikendalikan oleh kekuatan beton.Semakin rendah kekuatan beton, semakin rendah kekuatan ikatan antara mereka, dan semakin mudah mengupas terjadi.Tes ini membuktikan bahwa metode penguatan CFRP dapat digunakan untuk memperkuat balok beton yang rendah ketika lingkaran baja berbentuk U- digunakan sebagai tambahan ukuran jangkar, dan kapasitas bantalan balok yang diperkuat sangat ditingkatkan.

Dalam penguatan lembaran serat karbon ikatan, karena lapisan serat karbon jauh lebih tebal dari lembaran serat karbon, jika kita menggunakan karbon serat U- hoop ancorage, satu lapisan seringkali tidak cukup, jadi kita perlu mengikat multi- lapisan untuk memiliki efek jangkar yang lebih baik.Lingkaran berbentuk U- terikat dengan multi- lapisan serat karbon memiliki beberapa masalah, seperti lapisan perekat hamil tidak mudah untuk menembus dan konstruksi yang nyaman, sehingga penggunaan kait baja U- berbentuk dapat mencapai efek jangkar yang lebih baik, yang sering pilihan yang lebih baik.Dan jelas, karena gaya unidirectional kinerja bahan serat karbon, kekuatan kinerja pelat baja U- berbentuk lingkaran jelas lebih baik daripada yang karbon serat U- berbentuk lingkaran di sudut U- berbentuk hoop.

Namun, lingkaran baja berbentuk U- yang digunakan untuk jangkar umumnya tipis, mudah untuk korosi, mempengaruhi kehidupan layanan, sehingga harus dilindungi, yang meningkatkan kompleksitas konstruksi.Selain itu, berat pelat baja lebih besar daripada bahan serat karbon, membentuk lebih sulit daripada hoop serat karbon, persyaratan untuk ikatan permukaan lebih tinggi, konstruksi tidak nyaman, sulit untuk memastikan bahwa tiga sisi bertepatan dengan komponen diperkuat secara akurat, dan sulit untuk memastikan kualitas ikatan, yang lebih rendah ke karbon serat U- berbentuk.

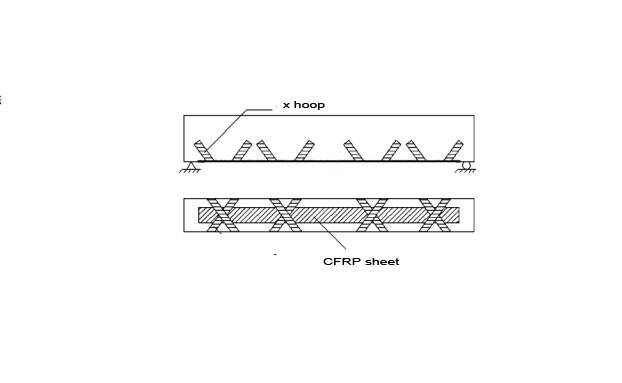

3 perbandingan antara karbon serat X hoop jangkar dan karbon serat U hoop anchor

Dibandingkan dengan metode jangkar lainnya, serat karbon U- berbentuk hoop ancorage memiliki banyak fitur inheren yang berbeda dari metode jangkar lain, tetapi aplikasi dalam teknik saat ini lebih umum daripada metode jangkar lainnya.Karena lingkaran berbentuk karbon jauh lebih nyaman daripada metode jangkar lainnya dalam konstruksi, ringan berat badan, kurang korosif dan lebih luas dalam jangkauan Anchorage.Dalam pandangan kelemahan dari sifat mekanis unidirectional bahan serat karbon, metode dua arah atau multi- arah ikatan serat karbon kain dapat digunakan untuk memecahkan masalah ini.

Kesimpulan 4

(1) efek kait jangkar tidak sebagus lingkaran bentuk U.Plat berbentuk U adalah skema jangkar kaku untuk skema fleksibel dibandingkan dengan berbagai bentuk jangkar serat karbon, efek jangkar dapat bermain lebih baik, terutama efek penguatan komponen beton kekuatan rendah lebih jelas, tetapi pada pelindung pelat baja, dan dalam konstruksi daripada masalah karbon serat U hoop.Mekanisme stres dari serat karbon X ferrule kekuatan tensile yang lebih baik serat karbon, dan efek jangkar U stirrup terutama dicapai oleh sifat ikatan dan koliid untuk resistensi stres yang lebih kecil.Sebagai perbandingan, efek jangkar dari lingkaran X jelas lebih kuat daripada lingkaran U.Namun, kemungkinan persimpangan X hoop dan retakan miring lebih kecil daripada U hoop.

(2) yang serat karbon U stirrup dalam konstruksi daripada metode jangkar lainnya jauh lebih nyaman, berat ringan, hambatan korosi, jangkauan jangkar, lingkup aplikasi lebar, metode jangkar paling umum digunakan serat karbon U berbentuk serat karbon masih masukSerat karbon tunggal arah stres kinerja kelemahan ini, dapat mengadopsi bidirectional atau multidirectional CFRP metode ini untuk memecahkan.

(3) batasan sisi balok dapat membatasi retak diagonal untuk pengembangan, meningkatkan kapasitas bantalan balok, memperbesar daerah kompresi dari zona kompresi beton.Balok memiliki keunikan yang lebih baik dan integritas dari lingkaran U juga dapat diperkuat.Oleh karena itu, ada balok tambahan di samping balok, dan efek jangkar akan lebih baik.
