Faktor utama mempengaruhi kinerja obligasi antara batang baja berkarat dan beton

1.Jenis penguatan

Di bawah kondisi yang sama (ketebalan lapisan pelindung, tingkat korosi, batasan FHP), kekuatan puncak dari spesimen batang benang secara signifikan lebih tinggi daripada spesimen bulat halus, yang sekitar dua kali lebih tinggi dari puncak kekuatan ikatan bulat spesimen.Selain itu, slip dari batang diperkuat lebih besar dari batang bundar ketika puncak pull-out beban dicapai untuk spesimen batang threaded.

2.Ketebalan lapisan pelindung

(1) Di bawah kondisi yang sama (jenis batang baja, tingkat korosi, pengekangan kain serat), ketika ketebalan lapisan pelindung meningkat dari 40 mm sampai 60 mm, puncak kekuatan obligasi dari batang baja yang paling berkarat meningkat dengan 7.0% -51.2%.

(2) Untuk spesimen batang diperkuat berkarat, slip diperkuat dan spesimen tak diperkuat meningkat dengan peningkatan ketebalan lapisan pelindung di bawah puncak pull-out beban.Untuk spesimen baja bulat berkarat, slip di bawah puncak pull-out beban pada dasarnya sama ketika ketebalan lapisan pelindung berubah.Namun, setelah puncak tarik-out beban, bagian menurun dari curve tunggakan dari spesimen dengan ketebalan besar lapisan pelindung jelas-jelas melambat, sedangkan bagian menurun dari kurva obligasi-slip spesimen diperkuat perubahan sedikit dengan ketebalan lapisan pelindung.

3.Tingkat korosi penguatan

(1) Ketika tingkat korosi kurang dari 5%, kekuatan ikatan spesimen korosi tak diperkuat meningkat sekitar 7% dibandingkan dengan puncak kekuatan ikatan.Kekuatan ikatan spesimen korosi diperkuat meningkat sekitar 5% dibandingkan dengan kekuatan puncak ikatan.Hal ini karena lapisan pelindung beton tidak memiliki efek yang jelas ketika tingkat korosi batang baja kecil, dan ikatan antara batang baja dan beton lebih kuat karena perluasan karat batang baja, yang menyebabkan sedikit peningkatan dalam kekuatan puncak ikatan.

(2) Ketika tingkat korosi lebih dari 5%, puncak kekuatan obligasi dari spesimen berkarat menurun secara bertahap dengan peningkatan tingkat korosi.Hal ini karena gaya menggigit mekanis antara batang baja dan beton menurun karena korosi tulang rusuk transverse ketika tingkat korosi batang baja besar.Selain itu, perluasan karat batang baja memiliki efek kerusakan tertentu pada lapisan pelindung beton, sehingga puncak kekuatan ikatan menurun.Berdasarkan hasil tes dari sarjana lain, hubungan antara puncak kekuatan ikatan tertentu dan tingkat korosi memperkuat batang untuk spesimen yang tingkat korosi lebih dari 5% dilengkapi sebagai berikut:

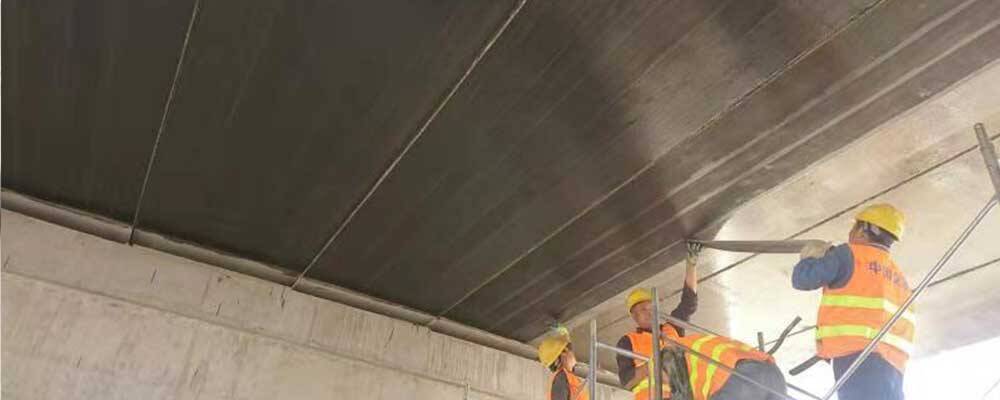

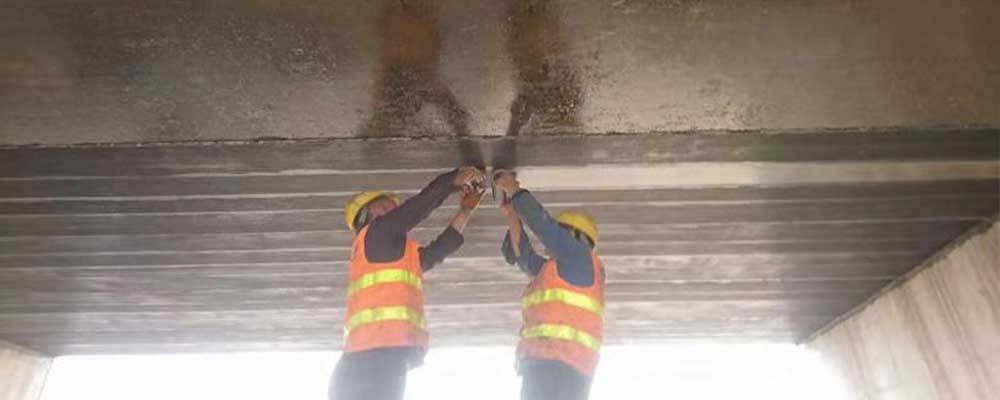

4.Dikurung dengan CFRP

(1) Di bawah kondisi yang sama, puncak kekuatan obligasi CFRP spesimen diperkuat lebih tinggi daripada spesimen standar mereka.Namun, ketika tingkat korosi dari batang baja kecil, efek CFRP menahan diri pada puncak kekuatan ikatan spesimen kecil.Sebelum mencapai puncak beban gambar, deformasi ekspansi transverse dari spesimen kecil, dan efek penahanan dari CFRP tidak signifikan.Ketika tingkat korosi tinggi, kekuatan menahan diri dari CFRP ditingkatkan oleh korosi baja.

(2) Spesimen yang tak didukung memasuki bagian menurun atau kegagalan pemisahan segera setelah mencapai puncak pull-out beban.Sebelum mencapai puncak tarik-out beban, pull-out beban spesimen diperkuat terus pada tingkat yang lebih tinggi, dan akhirnya mencapai puncak pull-out beban perlahan-lahan.Karena stres CFRP meningkat setelah retak pemisahan longitudinal muncul, perkembangan retak dikendalikan, dan beban dapat terus tumbuh perlahan.

(3) Dibandingkan dengan spesimen yang tidak diperkuat, bagian bawah spesimen yang kuat memiliki lereng lembut, dan kekuatan ikatan akhir yang sesuai juga lebih besar daripada spesimen yang tidak diperkuat, yang menunjukkan bahwa penguatan CFRP lebih efektif untuk memperlambat tingkat penurunan stres dan mempertahankan stres ikatan.

Kesimpulan

1) Pemisahan lapisan pelindung beton dikendalikan dalam proses menggambar, dan mode kegagalan berubah dari kegagalan pemisahan untuk mengeluarkan kegagalan, dan kurva slip obligasi muncul bagian menurun setelah penguatan.

2) Jenis batang penguatan secara signifikan mempengaruhi puncak kekuatan obligasi berkarat dari spesimen batang baja berkarat.Di bawah kondisi yang sama (ketebalan lapisan pelindung, tingkat korosi, pengekangan serat karbon), kekuatan puncak dari spesimen batang baja benang adalah sekitar dua kali dari spesimen batang baja halus.

3) Ketebalan lapisan pelindung adalah salah satu faktor utama yang mempengaruhi puncak kekuatan obligasi berkarat batang baja spesimen.Dalam kondisi yang sama (jenis batang baja, tingkat korosi, pengekangan serat karbon), ketika ketebalan lapisan pelindung meningkat dari 40 mm sampai 60 mm, puncak kekuatan ikatan dari spesimen batang baja paling berkarat meningkat 7.0% -51.2%.

4) Dalam kondisi yang sama (tipe penguatan, lapisan pelindung ketebalan, kain serat karbon), ketika tingkat korosi penguatan adalah kurang dari 5%, puncak kekuatan ikatan spesifik dari spesimen korosi yang tidak diperkuat meningkat sekitar 7%, dan bahwa spesimen korosi diperkuat meningkat sekitar 5%.Ketika tingkat korosi dari batang baja sedikit lebih tinggi dari 5%, puncak kekuatan obligasi berkarat batang baja menurun sedikit.

5) Ketika tingkat korosi dari batang baja kurang dari 5%, CFRP menahan diri memiliki efek kecil pada puncak kekuatan ikatan spesimen, tetapi CFRP menahan diri memperlambat penurunan perintah-perintah kurva-slip dari spesimen, dan meningkatkan kekuatan obligasi akhir, yang menunjukkan bahwa CFRP menahan diri lebih efektif dalam memperlambat penurunan tingkat obligasi stres dan mempertahankan ikatan stres.
